Артикул: MBD-A2SDV-8C-TLN5F
В наличии

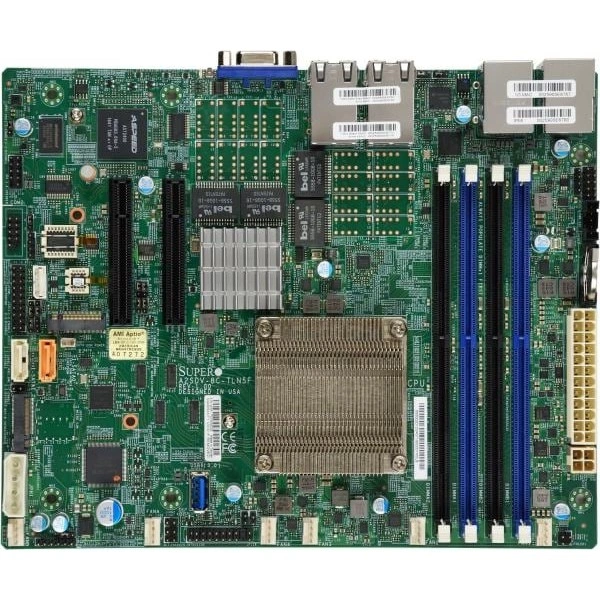

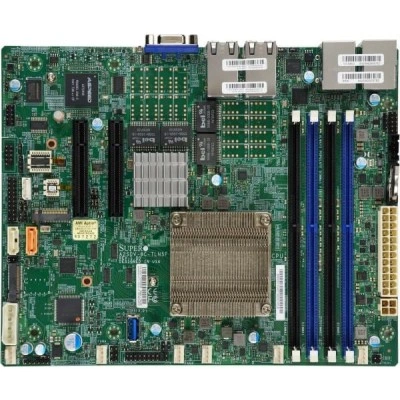

Материнская плата Supermicro A2SDV-8C-TLN5F (MBD-A2SDV-8C-TLN5F) Flex ATX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDV-8C-TLN5F
Supermicro A2SDV-8C-TLN5F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Atom® процессор C3708; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 17W TDP.
Количество ядер - до 8 ядра, 8 потоки / 16MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
При подборе фиксируют точное исполнение MBD-A2SDV-8C-TLN5F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Atom® процессор C3708; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 17W TDP
- Количество ядер: до 8 ядра, 8 потоки / 16MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s
- Контроль температуры: CPU тепловой защита поддержка
- Напряжение памяти: 1.2V
- Тип BIOS: AMI UEFI
- Поддержка TPM: 1 TPM Разъём
- Контроль напряжений: VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 6 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Артикул: MBD-A2SDV-8C-TLN5F
- Бренд: Supermicro
- Индикаторы: UID/remote UID LED
- Тип памяти: ECC/non-ECC DDR4 RDIMM Небуферизованная (Рабочий скорость до 2133)2400/2133/1866/1600 (Рабочий скорость до 2133)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDV-8C-TLN5F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SDi-8C-HLN4F. Этот вариант рассматривают для проекта со следующими требованиями: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SDi-8C+-HLN4F. В спецификации альтернативного проекта ориентиром служат параметры: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Комплектация
При подборе MBD-A2SDV-8C-TLN5F согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-260-00084-0N, CBL-0044L, MCP-260-00085-0B, MCP-260-00079-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDV-8C-TLN5F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- SoC контроллер для 2 SATA3 (6 Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 4 USB 3.2 Gen1 порты (4 задний)
- Последовательный порт
- 1 COM
- Сетевые контроллеры
- Четыре LAN с 10GBase-T с Intel® X557; Один LAN с Intel® i210 Gigabit Ethernet Контроллер
- Сетевые порты LAN
- 4 RJ45 10GBase-T порты; 1 RJ45
- Слоты PCIe
- 1 PCIe 3.0 x8; Опция для Слот 6 или Слот 7
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDV-8C-TLN5F
- Бренд
- Supermicro
- Габариты
- 9" x 7.25" (22.86cm x 18.42cm)
- Модель
- A2SDV-8C-TLN5F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB
- Тип памяти
- ECC/non-ECC DDR4 RDIMM Небуферизованная (Рабочий скорость до 2133)2400/2133/1866/1600 (Рабочий скорость до 2133)
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, 12V DC или ATX Питание Source, SDDC, Intel® QuickAssist Technology, Innovation Engine, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, Скорость вентилятора управление, Две зоны охлаждения, 6 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 6 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 8 ядра, 8 потоки / 16MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3708; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 17W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
