Артикул: MBD-A2SDV-4C-LN8F
В наличии

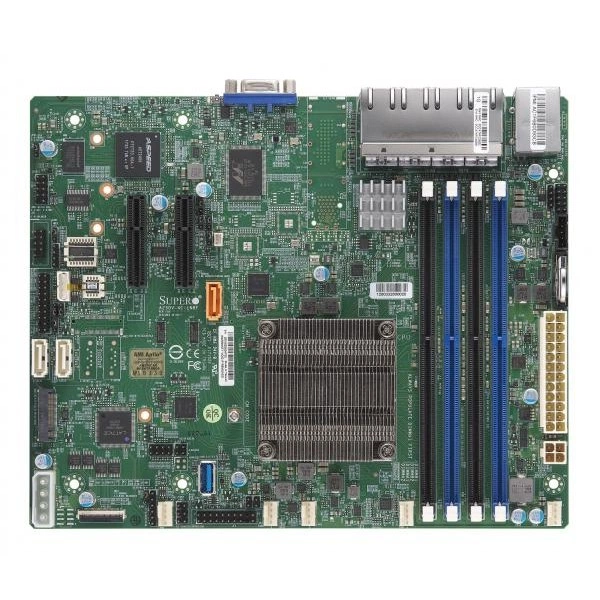

Материнская плата Supermicro A2SDV-4C-LN8F (MBD-A2SDV-4C-LN8F) Flex ATX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDV-4C-LN8F
Supermicro A2SDV-4C-LN8F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Atom® процессор C3558; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 16W TDP.
Количество ядер - до 4 ядра, 4 потоки / 8MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение MBD-A2SDV-4C-LN8F. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Atom® процессор C3558; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 16W TDP
- Количество ядер: до 4 ядра, 4 потоки / 8MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Индикаторы: UID/remote UID LED
- Удалённое управление IPMI: ASPEED AST2400 BMC
- Интерфейсы SATA: SoC контроллер для 3 SATA3 (6 Gbps) порты
- Напряжение памяти: 1.2V
- Модель: A2SDV-4C-LN8F
- Функции BIOS: UEFI 2.4; SMBIOS 2.7.1
- Графическая подсистема: 1 ASPEED AST2400 BMC порты
- Скорость памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная (Рабочий скорость до 2133MHz)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDV-4C-LN8F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-E300-9A-4CN8. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SDi-4C-HLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SDi-8C-HLN4F. При подборе для другой конфигурации полезно проверить такое исполнение: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Комплектация
В заявке на MBD-A2SDV-4C-LN8F укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-260-00133-0N, CBL-0044L, MCP-260-00135-0B, MCP-260-00134-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDV-4C-LN8F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- SoC контроллер для 3 SATA3 (6 Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280, 3042; Ключ: B-key
- Сетевые контроллеры
- Четыре LAN с Intel® Ethernet Контроллер I350-AM4; Четыре LAN с Intel® C3000 SoC
- Сетевые порты LAN
- 1 RJ45; 8 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x2 (в x4 слот); Опция для Слот 6 или Слот 7
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDV-4C-LN8F
- Бренд
- Supermicro
- Габариты
- 9" x 7.25" (22.86cm x 18.42cm)
- Модель
- A2SDV-4C-LN8F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная (Рабочий скорость до 2133MHz)
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, M.2 NGFF разъём, Два охлаждение zones, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, Intel® QuickAssist Technology, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; Две зоны охлаждения; 5 вентиляторы с тахометр состояние мониторинг
- Контроль напряжений
- VBAT, Корпус вскрытие разъём, 5 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 4 потоки / 8MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3558; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 16W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
