Артикул: MBD-A2SDV-4C-LN10PF
В наличии

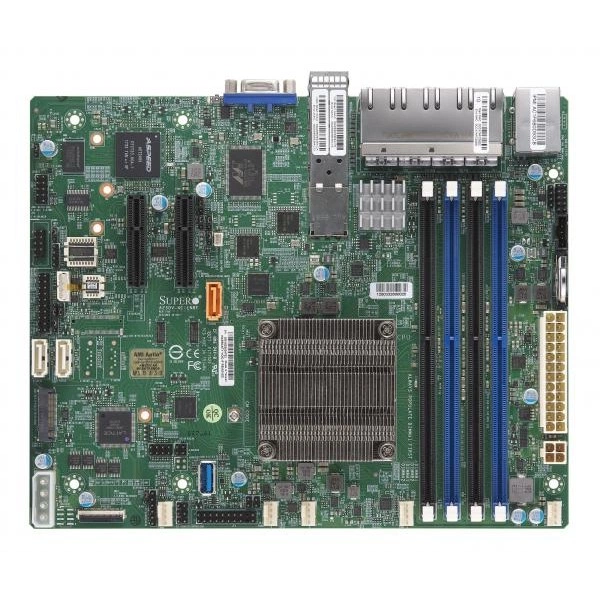

Материнская плата Supermicro A2SDV-4C-LN10PF (MBD-A2SDV-4C-LN10PF) Flex ATX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDV-4C-LN10PF
Supermicro A2SDV-4C-LN10PF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Atom® процессор C3558; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 16W TDP.
Количество ядер - до 4 ядра, 4 потоки / 8MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При подборе фиксируют точное исполнение MBD-A2SDV-4C-LN10PF. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Atom® процессор C3558; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 16W TDP
- Количество ядер: до 4 ядра, 4 потоки / 8MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s
- Разъёмы M.2: M.2 Интерфейс: 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280, 3042; Ключ: B-key
- Контроль напряжений: VBAT, Корпус вскрытие разъём, 5 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Программные средства управления: Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS: AMI UEFI
- Графическая подсистема: 1 ASPEED AST2400 BMC порты
- Чипсет: Система on Микросхема
- Сетевые порты LAN: 1 RJ45; 8 RJ45 Gigabit Ethernet LAN порты; 2 1G SFP LAN порты
- Управление электропитанием: Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Артикул: MBD-A2SDV-4C-LN10PF
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDV-4C-LN10PF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-E300-9A-4CN10P. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SDi-4C-HLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SDi-8C-HLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Комплектация
В спецификации поставки для MBD-A2SDV-4C-LN10PF зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-260-00133-0N, CBL-0044L, MCP-260-00135-0B, MCP-260-00134-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDV-4C-LN10PF
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280, 3042; Ключ: B-key
- Сетевые контроллеры
- Четыре LAN с Intel® Ethernet Контроллер I350-AM4; Четыре LAN с Intel® C3000 SoC; Два LAN с Intel® I210-IS 1G SFP
- Сетевые порты LAN
- 1 RJ45; 8 RJ45 Gigabit Ethernet LAN порты; 2 1G SFP LAN порты
- Слоты PCIe
- 1 PCIe 3.0 до x2 (в x4 слот); *Количество PCIe линия (option для Слот 6 или Слот 7) is configurable в BIOS: 0 или 2. PCIe расширение слот is отключено when number из SATA порты is набор до 3.
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDV-4C-LN10PF
- Бренд
- Supermicro
- Габариты
- 9" x 7.25" (22.86cm x 18.42cm)
- Модель
- A2SDV-4C-LN10PF
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 256GB ECC RDIMM, DDR4-2133MT/s; до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM Небуферизованная (Рабочий скорость до 2133MHz)
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, M.2 NGFF разъём, Два охлаждение zones, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, Intel® QuickAssist Technology, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; Две зоны охлаждения; 5 вентиляторы с тахометр состояние мониторинг
- Контроль напряжений
- VBAT, Корпус вскрытие разъём, 5 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 4 потоки / 8MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3558; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 16W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
