Артикул: MBD-A1SAi-2550F
В наличии

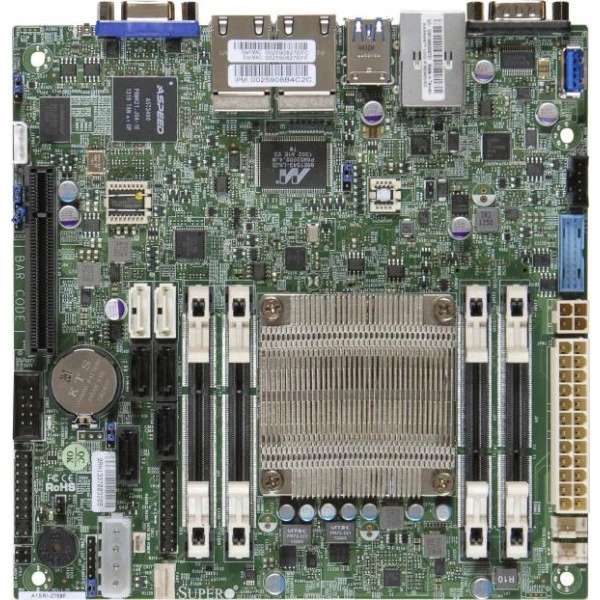

Материнская плата Supermicro A1SAi-2550F (MBD-A1SAi-2550F) Mini-ITX, FCBGA-1283, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A1SAi-2550F
Supermicro A1SAi-2550F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.75" x 6.75" (17.15cm x 17.15cm).
Процессоры и сокет - Intel® Atom® процессор C2550Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 14W TDP.
Ядра и кэш - 4 ядра, 4 потоки / 2MB кэш.
Количество слотов DIMM - 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 слотов DIMM.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
При подборе фиксируют точное исполнение MBD-A1SAi-2550F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.75" x 6.75" (17.15cm x 17.15cm)
- Процессоры и сокет: Intel® Atom® процессор C2550Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 14W TDP
- Ядра и кэш: 4 ядра, 4 потоки / 2MB кэш
- Количество слотов DIMM: 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 слотов DIMM
- Температура хранения: -40°C - 85°C (-40°F - 185°F)
- Модель: A1SAi-2550F
- Бренд: Supermicro
- Сетевые порты LAN: 4 RJ45 Gigabit Ethernet LAN порты
- Относительная влажность хранения: 10% ~ 95% (без конденсации)
- Объёмы модулей DIMM: 4GB, 8GB, 16GB
- Видеовыходы: 1 VGA порт
- Чипсет: Система on Микросхема
- Управление электропитанием: +12V Питание DC InputATX Питание connectorACPI Питание ManagementControl из питание-on для восстановление от AC питание потеря
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A1SAi-2550F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00042-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A1SRi-2558F. При подборе для другой конфигурации полезно проверить такое исполнение: DDR3, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A1SRi-2358F. В спецификации альтернативного проекта ориентиром служат параметры: DDR3, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Комплектация
Для исполнения MBD-A1SAi-2550F заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-A1SAi-2550F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 4 SATA2 (3 Gbps) порты; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) ports4 SATA2 (3Gbps) порты
- Поддержка TPM
- TPM Разъём
- Порты USB
- 2 USB 2.0 порты (2 задний)4 USB 3.2 Gen1 порты (2 задний + 1 через разъём + 1 Тип A)
- Последовательные порты и разъёмы
- 2 COM Порты (1 задний, 1 разъём); 2 fast UART 16550 последовательный
- Сетевые контроллеры
- Четыре LAN с Intel® C2000 SoC; I354
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCI-E 2.0 x8
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A1SAi-2550F
- Бренд
- Supermicro
- Габариты
- 6.75" x 6.75" (17.15cm x 17.15cm)
- Модель
- A1SAi-2550F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.35V, 1.5V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, RoHS, Система уровень управление, UID, WOL
- Индикаторы
- Питание LED, CPU / Система Индикатор перегрева, BMC/IPMI Контроль активности LED, UID/Удалённый UID
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы), Скорость вентилятора управление, Индикатор перегрева индикация, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, Корпус вскрытие разъём, Поддерживается система управление утилита, Система уровень управление
- Контроль температуры
- CPU тепловой защита поддержка, Тепловой Управление для 3 Вентилятор Разъёмы
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C2550Single сокет FCBGA-1283 поддерживается, CPU TDP поддержка 14W TDP
- Ядра и кэш
- 4 ядра, 4 потоки / 2MB кэш
Управление и совместимость
- Программные средства управления
- IPMI2.0, KVM с выделенный LAN, NMI, SuperDoctor® 5, Watchdog
- Тип BIOS
- AMI 64Mb Flash EEPROM
- Управление электропитанием
- +12V Питание DC InputATX Питание connectorACPI Питание ManagementControl из питание-on для восстановление от AC питание потеря
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
