Артикул: CSE-LB13AC2-R860AW
В наличии

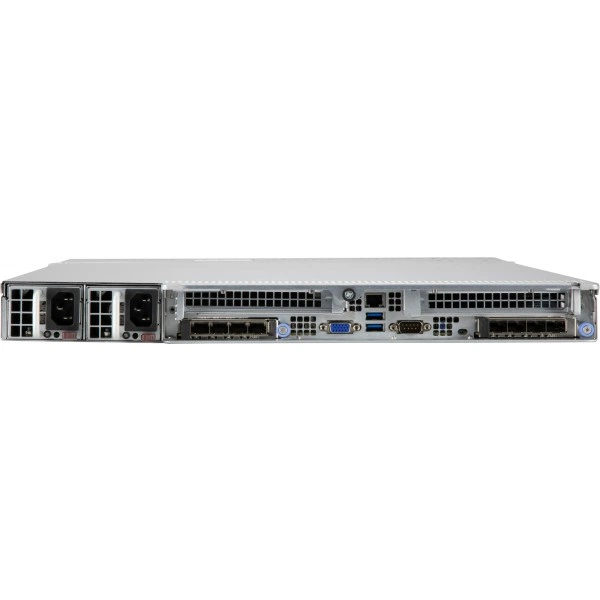

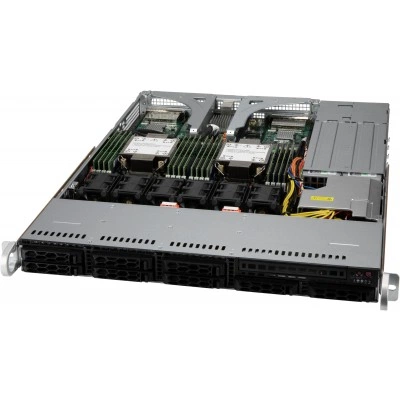

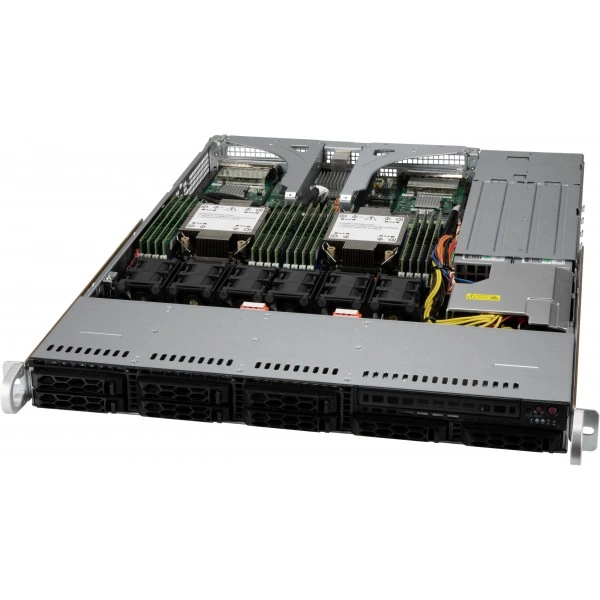

Серверный корпус Supermicro CSE-LB13AC2-R860AW 1U, до 860W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-LB13AC2-R860AW
Supermicro CSE-LB13AC2-R860AW - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 23.5" (597 mm).
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При подборе фиксируют точное исполнение CSE-LB13AC2-R860AW. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Технические особенности
- Форм-фактор: 1U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 23.5" (597 mm)
- Бренд: Supermicro
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Блок питания: Линия +12V: Максимум: 71.6A / Минимум: 0A (200Vac - 240Vac); Максимум: 66.6A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Эффективность питания: 94+%
- Блок питания: Распределитель питания: PDB-PT116-SL8824; O/P: 12V/80; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- дисковых отсеков: 8x 2.5" горячая замена SAS3/SATA отсек для накопителя
- Блок питания: Габариты (L x W x H): 322 x 54.5 x 40.25 mm
- Кнопки: Питание On/Off кнопка; Единица Идентификация (UID) кнопка
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-LB13AC2-R860AW подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c493658, Supermicro c709231. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-LB16AC10-R860AW. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-LA15TQC-R860AW. При подборе для другой конфигурации полезно проверить такое исполнение: глубина: 25.6" (650 mm), 1U Оптимизированный для CloudDC материнская плата с S-AIOM поддержка. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Комплектация
При подборе CSE-LB13AC2-R860AW согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-0179L, MCP-290-00088-0N, SC119, MCP-220-00087-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-LB13AC2-R860AW
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2x Полная высота расширение слот; 2x S-AIOM расширение слот
Конструкция и монтаж
- Артикул
- CSE-LB13AC2-R860AW
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.7" (602 mm) x 7.7" (196 mm) x 31.8" (808 mm)
- Глубина
- 23.5" (597 mm)
- Дисковая объединительная плата
- 8-Порт 1U SAS3 12Gbps Hybrid объединительная плата, поддержка до 8x 2.5-inch SAS3/SATA3 HDD/SSD Storage Устройства
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 40 lbs (18.14 kg)
- Модель
- CSE-LB13AC2-R860AW
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U Оптимизированный для CloudDC материнская плата с S-AIOM поддержка, поддержка MB размер до 12.3" x 13.4"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 860W с Вход 200 - 240Vac; 800W с Вход 100 - 127Vac; 860W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 322 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 71.6A / Минимум: 0A (200Vac - 240Vac); Максимум: 66.6A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT116-SL8824; O/P: 12V/80; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94+%
- Вентиляторы
- 4x 40x56mm счётчик-rotation PWM вентиляторы
Подсистема хранения
- дисковых отсеков
- 8x 2.5" горячая замена SAS3/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-LB13AC2-R860AW)
- Материнская плата Name; X12DDW-A6
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
