Артикул: CSE-111LT-330UB
В наличии

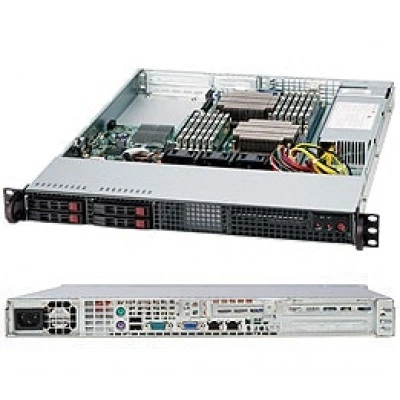

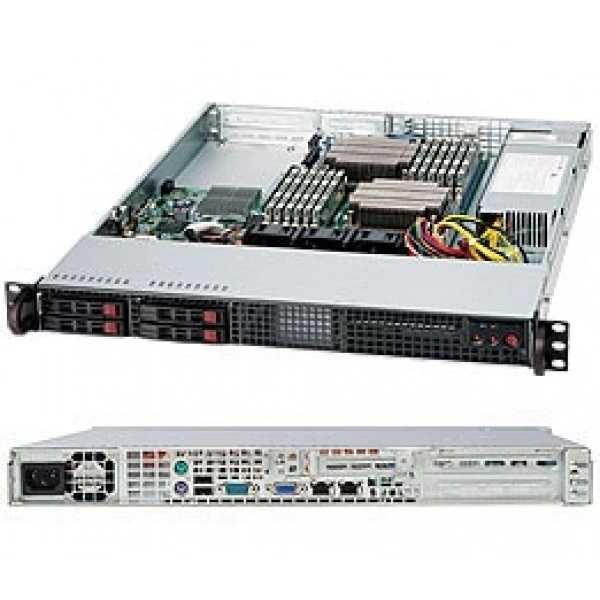

Серверный корпус Supermicro CSE-111LT-330UB 1U, до 330W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-111LT-330UB
Supermicro CSE-111LT-330UB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U.
процессор Поддержка - Два, один Intel® / AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 16.8" (426 mm).
Глубина - 21.95" (558 mm).
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При подборе фиксируют точное исполнение CSE-111LT-330UB. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Технические особенности
- Форм-фактор: 1U
- процессор Поддержка: Два, один Intel® / AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 16.8" (426 mm)
- Глубина: 21.95" (558 mm)
- Блок питания: Тип выходного подключения: 20pin ATX
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Peripheral накопители: Опционально 1 x Slim DVD-ROM накопитель
- Дисковая объединительная плата: 4-порт 1U SC809/SC111 объединительная плата (W/O enclosure управление), поддержка до 4x 2.5-inch SAS/SATA HDD
- Кнопки: Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Блок питания: Блоки питания: 1U 330W Многоканальный выход блок питания, 20pin разъём, gold уровень
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Блок питания: Эффективность питания: 91%
- Бренд: Supermicro
- Модель: CSE-111LT-330UB
- Артикул: CSE-111LT-330UB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-111LT-330UB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro FAN-0065L4, Supermicro FAN-0100L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-111LT-360UB. Этот вариант рассматривают для проекта со следующими требованиями: 1U Корпус - поддерживается UIO форм-фактор материнская плата, до 360W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-111LT-360CB. Этот вариант рассматривают для проекта со следующими требованиями: 1U/E-ATX/ATX/Micro-ATX, глубина: 21.95" (558 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Комплектация
Комплектование позиции CSE-111LT-330UB удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-290-00056-0N, MCP-310-11102-0B, SC111, MCP-310-11105-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-111LT-330UB
Идентификация
- Артикул
- CSE-111LT-330UB
- Бренд
- Supermicro
- Модель
- CSE-111LT-330UB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2 полная высота расширение слот; 1 низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 24" (610 mm) x 8.3" (211 mm) x 30" (762 mm)
- Глубина
- 21.95" (558 mm)
- Дисковая объединительная плата
- 4-порт 1U SC809/SC111 объединительная плата (W/O enclosure управление), поддержка до 4x 2.5-inch SAS/SATA HDD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Единица Идентификация (UID) LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 29 lbs (13.15 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U Стоечный Корпус, поддерживается UIO для максимум материнская плата sizes из 12" x 13"
- Цвет
- Чёрный
- Ширина
- 16.8" (426 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 330W Многоканальный выход блок питания, 20pin разъём, gold уровень
- Блок питания: Выходная мощность и входное питание
- 330W с Вход 100 - 180Vac380W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 279.4 x 76 x 40.4 mm
- Блок питания: Линия +12V
- Максимум: 27A / Минимум: 0.7A (100Vac - 180Vac) Максимум: 31A / Минимум: 0.7A (180Vac - 240Vac)
- Блок питания: Линия +3.3V
- Максимум: 15A / Минимум: 0.5A
- Блок питания: Линия +5V
- Максимум: 18A / Минимум: 0.5A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- 20pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 91%
- Вентиляторы
- 3 x 40x28mm PWM вентиляторы Опционально 2 x вентилятор для PCI плата охлаждение
Подсистема хранения
- Peripheral накопители
- Опционально 1 x Slim DVD-ROM накопитель
- дисковых отсеков
- 4 x 2.5" горячая замена SAS/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два, один Intel® / AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
