Артикул: CSE-LA26AC12-R1K23AW
В наличии

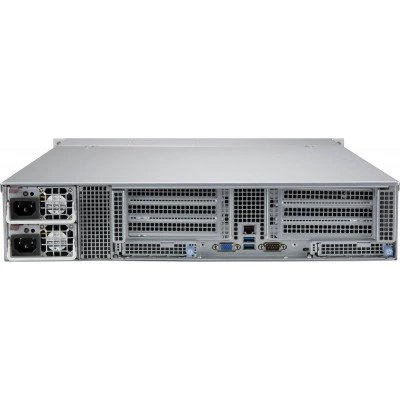

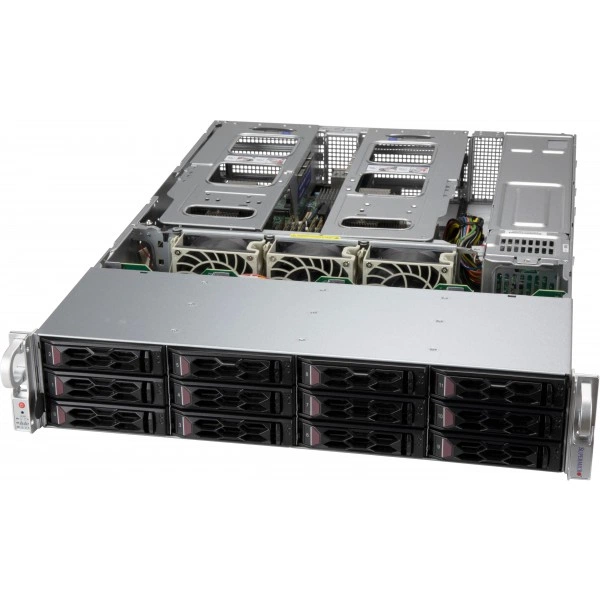

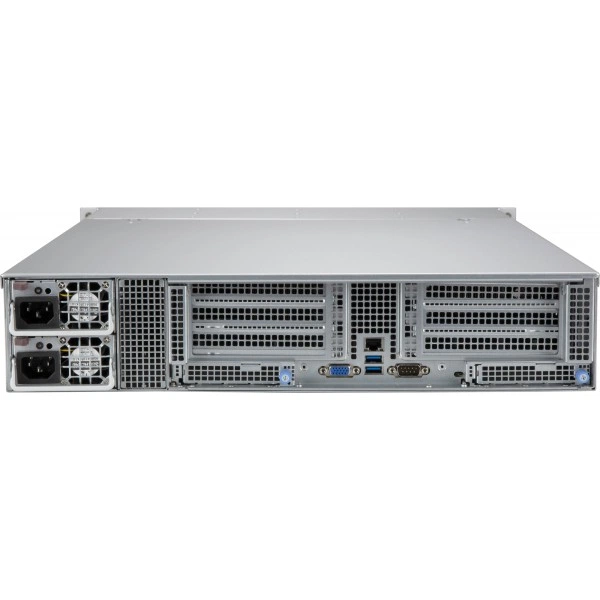

Серверный корпус Supermicro CSE-LA26AC12-R1K23AW 2U, до 1200W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-LA26AC12-R1K23AW
Supermicro CSE-LA26AC12-R1K23AW - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При подборе фиксируют точное исполнение CSE-LA26AC12-R1K23AW. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Расширение слоты: 6x Полная высота расширение слот; 2x SIOM расширение слот
- Система Мониторинг: Опционально Корпус вскрытие коммутатор
- Блок питания: Сертификация: Titanium Сертифицированный
- Артикул: CSE-LA26AC12-R1K23AW
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Масса брутто: 69 lbs (31.3 kg)
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-LA26AC12-R1K23AW подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro MCP-220-82616-0N, Supermicro MCP-290-00053-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-826BAC4-R1K23LPB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 2U/ATX/E-ATX, 2U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-826BE1C4-R1K23WB. В спецификации альтернативного проекта ориентиром служат параметры: 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл, 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Комплектация
В спецификации поставки для CSE-LA26AC12-R1K23AW зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-310-82606-0B, MCP-220-82616-0N, MCP-290-00058-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-LA26AC12-R1K23AW
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 6x Полная высота расширение слот; 2x SIOM расширение слот
Конструкция и монтаж
- Артикул
- CSE-LA26AC12-R1K23AW
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 26.4" (671 mm) x 11.4" (290 mm) x 34.3" (871 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 12-Порт 2U LFF Объединительная плата Поддерживается 12 x SAS3/SATA3/NVMe4 Storage Устройства с 1x(2x4) + 4x(1x4) питание разъёмы, co-lay с BPN-SAS3-LA26A-N12,HF,RoHS
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 69 lbs (31.3 kg)
- Масса нетто
- 35.3 lbs (16 kg)
- Модель
- CSE-LA26AC12-R1K23AW
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Опционально Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддержка Специальный форм-фактор материнская плата - X12DDW
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT826-S4824; O/P: 12V/168; +5V Максимум: 40A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 3x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- дисковых отсеков
- Опционально 2x 2.5" горячая замена отсек для накопителя; 12x 3.5" (tool-less) или 2.5" (винт) горячая замена SAS3/SATA отсек для накопителя с SES3
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-LA26AC12-R1K23AW)
- Материнская плата Name; X12DDW-A6
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
