Артикул: CSE-LA26AC12-R1K03LP1
В наличии

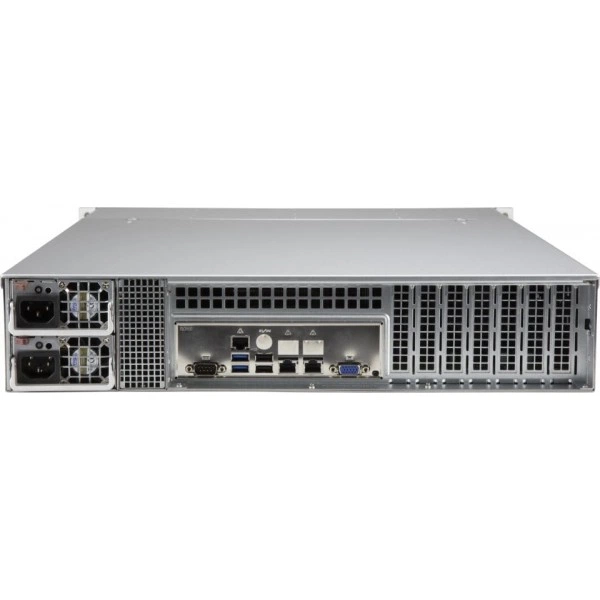

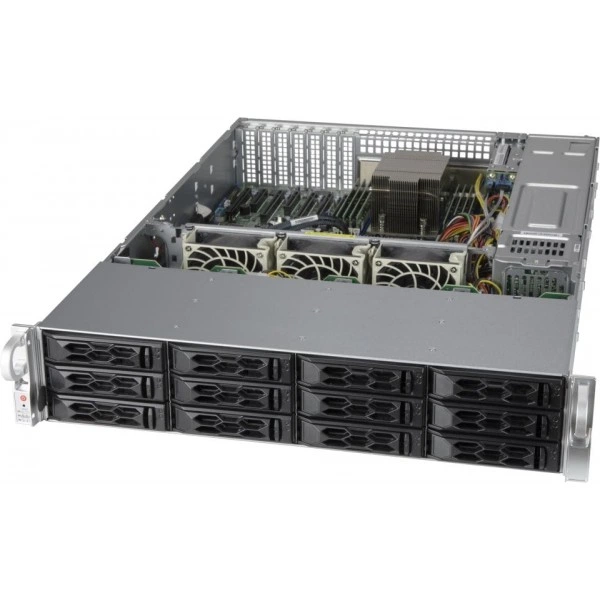

Серверный корпус Supermicro CSE-LA26AC12-R1K03LP1 2U/ATX/E-ATX, до 1000W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-LA26AC12-R1K03LP1
Supermicro CSE-LA26AC12-R1K03LP1 - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U/ATX/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При подборе фиксируют точное исполнение CSE-LA26AC12-R1K03LP1. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Технические особенности
- Форм-фактор: 2U/ATX/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Модель: CSE-LA26AC12-R1K03LP1
- Блок питания: Эффективность питания: 96%
- Цвет: Чёрный
- Индикаторы: Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Материнская плата (для CSE-LA26AC12-R1K03LP1): Материнская плата Name; H12SSL-NTH12SSL-iH12SSL-CTH12SSL-CH12DSi-NT6H12DSi-N6X12DPL-NT6X12DPL-i6
- Масса нетто: 35.3 lbs (16 kg)
- Блок питания: Тип выходного подключения: Gold Контактная площадка (19 Pair Разъём)
- дисковых отсеков: Опционально 2x 2.5" горячая замена отсек для накопителя; 12x 3.5" (tool-less) или 2.5" (винт) горячая замена SAS3/SATA отсек для накопителя с SES3
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-LA26AC12-R1K03LP1 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
При обновлении дисковой подсистемы проверяют совместимость существующих узлов. Состав новых подключений фиксируют до начала сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro MCP-220-82616-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-826BAC12-R802LPB. При подборе для другой конфигурации полезно проверить такое исполнение: до 800W, 2U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-826BAC4-R1K23LPB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 1200W, 2U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Комплектация
В заявке на CSE-LA26AC12-R1K03LP1 укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-310-29001-0N, SC825, MCP-310-82603-0B, CBL-PWCD-0160-IS. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-LA26AC12-R1K03LP1
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-LA26AC12-R1K03LP1
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 26.4" (671 mm) x 11.4" (290 mm) x 34.3" (871 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 12-Порт 2U 12-Порт 2U LFF Объединительная плата Поддерживается 12 x SAS3/SATA3/NVMe4 Storage Устройства с 1x(2x4) + 4x(1x4) питание разъёмы, co-lay с BPN-SAS3-LA26A-N12,HF,RoHS
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 69 lbs (31.3 kg)
- Масса нетто
- 35.3 lbs (16 kg)
- Модель
- CSE-LA26AC12-R1K03LP1
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Опционально Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддержка максимум. материнская плата размер - ATX 12" x 10", E-ATX 12" x 13", EE-ATX 13" x 13.68".; Поддержка до ATX 12"x13" MB с задний 2.5" HDD option установлен
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; UL/CB
- Блок питания: Выходная мощность и входное питание
- 800W с Вход 100 - 127Vac; 1000W с Вход 200 - 240Vac; 1000W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 66.7A / Минимум: 0A (100Vac - 127Vac); Максимум: 83A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (200Vdc - 240Vdc)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT826-L8824; O/P: 12V/75; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Gold Контактная площадка (19 Pair Разъём)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 3x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- дисковых отсеков
- Опционально 2x 2.5" горячая замена отсек для накопителя; 12x 3.5" (tool-less) или 2.5" (винт) горячая замена SAS3/SATA отсек для накопителя с SES3
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-LA26AC12-R1K03LP1)
- Материнская плата Name; H12SSL-NTH12SSL-iH12SSL-CTH12SSL-CH12DSi-NT6H12DSi-N6X12DPL-NT6X12DPL-i6
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
