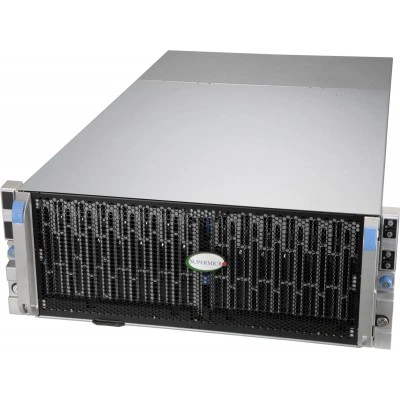

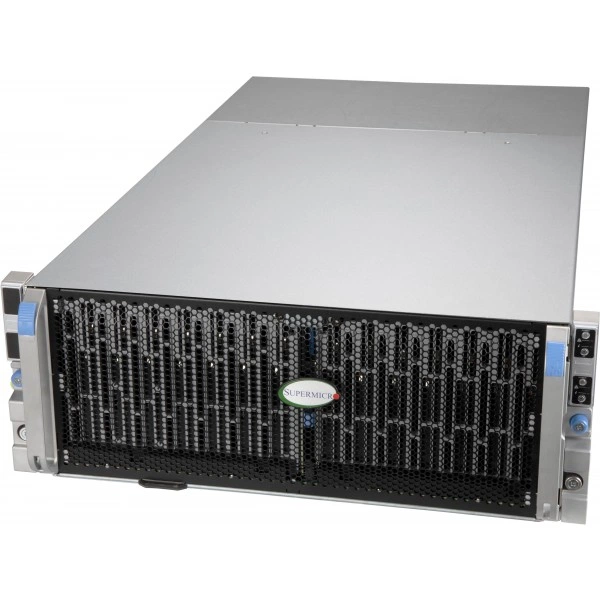

Серверный корпус Supermicro CSE-947SE2C-R1K63JBOD 4U, до 1600W, высота: 6.96" (177 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-947SE2C-R1K63JBOD
Supermicro CSE-947SE2C-R1K63JBOD - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U.
Высота - 6.96" (177 mm).
Ширина - 17.6" (447 mm).
Глубина - 32" (813 mm).
Масса брутто - 173 lbs (78.47 kg).
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При подборе фиксируют точное исполнение CSE-947SE2C-R1K63JBOD. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Технические особенности
- Форм-фактор: 4U
- Высота: 6.96" (177 mm)
- Ширина: 17.6" (447 mm)
- Глубина: 32" (813 mm)
- Масса брутто: 173 lbs (78.47 kg)
- Блок питания: Линия +12V: Максимум: 82A / Минимум: 0.1A (100Vac - 120Vac); Максимум: 132A / Минимум: 0.1A (200Vac - 240Vac)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Совместимые контроллеры SAS: AOC-SAS3-9500-8E: SAS 12Gb/s PCIe 4.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-16E: SAS 12Gb/s PCIe 4.0 16-Порт Узел Bus Адаптер; AOC-SAS3-9580-8I8E: SAS 12Gb/s PCIe 4.0 8-Порт MegaRAID Контроллер
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Частота входного питания AC: 50-60Hz
- дисковых отсеков: 60x 3.5"/2.5" горячая замена SAS отсек для накопителя с SES4
- Блок питания: Габариты (L x W x H): 265 x 73.5 x 40 mm
- Блок питания: Сертификация: Titanium Сертифицированный
- Блок питания: Эффективность питания: 96%
- Бренд: Supermicro
- Модель: CSE-947SE2C-R1K63JBOD
- Артикул: CSE-947SE2C-R1K63JBOD
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-947SE2C-R1K63JBOD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-SAST-0677, Supermicro PWS-1K63A-1R. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-946SE1C-R1K63JBOD. В спецификации альтернативного проекта ориентиром служат параметры: высота: 7" (178 mm), ширина: 17.2" (437 mm). Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro CSE-947HE2C-R2K05JBOD. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 4U, до 2000W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Комплектация
Комплектование позиции CSE-947SE2C-R1K63JBOD удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-SAST-0690-1, CBL-SAST-0677, CBL-SAST-0573-01. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-947SE2C-R1K63JBOD
Идентификация
- Артикул
- CSE-947SE2C-R1K63JBOD
- Бренд
- Supermicro
- Модель
- CSE-947SE2C-R1K63JBOD
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты

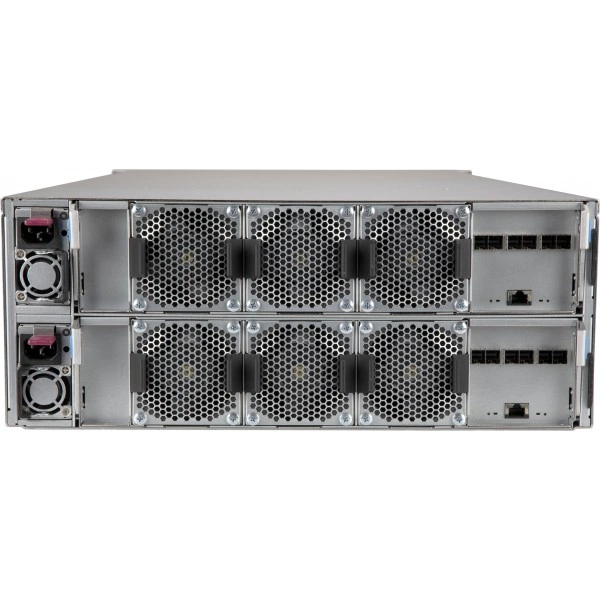

- 12x SFF-8644 Mini SAS HD; 2x IPMI LAN
Конструкция и монтаж
- Высота
- 6.96" (177 mm)
- Габариты палетированной упаковки (W x H x L)
- 35.82" (805 mm) x 29.92" (755 mm) x 53.15" (1135 mm)
- Глубина
- 32" (813 mm)
- Дисковая объединительная плата
- Midplane для topload CSE-947 60/90-отсек SBB/Twin/один-узел система,RoHS; Адаптер плата между Expander и HDD BPN для CSE-947H,RoHS; IPMI управление плата для CSE-947H top-load 60/90-отсек JBOD; 15-Порт HDD Объединительная плата для CSE-947H 60/90-отсек top load корпус/сервер.,RoHS; JBOD I/O плата для CSE-947H top-load 60/90-отсек JBOD единица; SAS3 expander модуль для top-load 60/90-отсек один/twin/SBB CSE-947 project,RoHS
- Индикаторы
- HDD активность LED; 1 Сеть активность Индикаторы; Система Информация LED; Единица Идентификация (UID) LED; Питание LED
- Кнопки
- Питание On/Off кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 173 lbs (78.47 kg)
- Масса нетто
- 110 lbs (49.9 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- IPMI
- Совместимые контроллеры SAS
- AOC-SAS3-9500-8E: SAS 12Gb/s PCIe 4.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-16E: SAS 12Gb/s PCIe 4.0 16-Порт Узел Bus Адаптер; AOC-SAS3-9580-8I8E: SAS 12Gb/s PCIe 4.0 8-Порт MegaRAID Контроллер
- Форм-фактор
- 4U
- Цвет
- Чёрный
- Ширина
- 17.6" (447 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1000W с Вход 100 - 127Vac; 1600W с Вход 200 - 240Vac
- Блок питания: Габариты (L x W x H)
- 265 x 73.5 x 40 mm
- Блок питания: Линия +12V
- Максимум: 82A / Минимум: 0.1A (100Vac - 120Vac); Максимум: 132A / Минимум: 0.1A (200Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: 2A / Минимум: 0.2A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 6x 8cm горячая замена резервируемое PWM охлаждение вентиляторы
Подсистема хранения
- дисковых отсеков
- 60x 3.5"/2.5" горячая замена SAS отсек для накопителя с SES4
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
