Артикул: CSE-847E2C-R1K23JBOD
В наличии

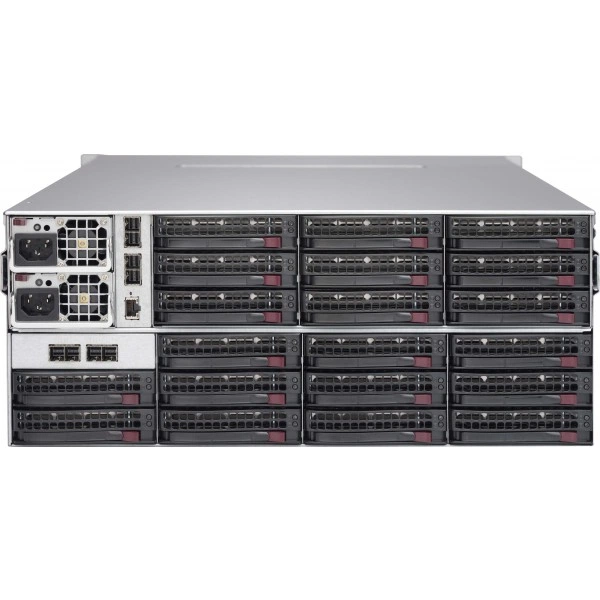

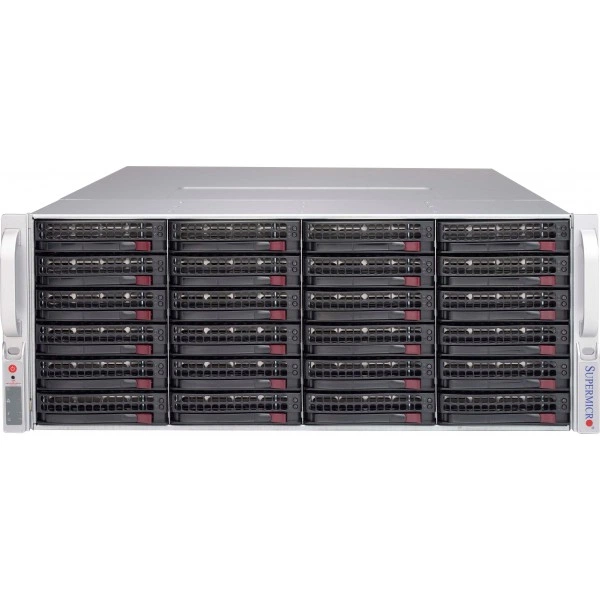

Серверный корпус Supermicro CSE-847E2C-R1K23JBOD 4U, до 1200W, высота: 7" (178 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-847E2C-R1K23JBOD
Supermicro CSE-847E2C-R1K23JBOD - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 27.5" (699 mm).
Масса брутто - 118 lbs (53.52 kg).
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе фиксируют точное исполнение CSE-847E2C-R1K23JBOD. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Технические особенности
- Форм-фактор: 4U
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 27.5" (699 mm)
- Масса брутто: 118 lbs (53.52 kg)
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Блок питания: Эффективность питания: 96%
- Безопасность и электромагнитная совместимость БП: BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Совместимые контроллеры SAS: AOC-SAS3-9380-8E: SAS 12Gb/s PCIe 3.0 8-Порт MegaRAID Контроллер; AOC-SAS3-9300-8E: SAS 12Gb/s PCIe 3.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-8E: SAS 12Gb/s PCIe 4.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-16E: SAS 12Gb/s PCIe 4.0 16-Порт Узел Bus Адаптер; AOC-SAS3-9580-8I8E: SAS 12Gb/s PCIe 4.0 8-Порт MegaRAID Контроллер
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- дисковых отсеков: 44x 3.5" горячая замена HDD отсек для JBOD solution
- Вентиляторы: 7x 8cm горячая замена резервируемое PWM охлаждение вентиляторы
- Бренд: Supermicro
- Модель: CSE-847E2C-R1K23JBOD
- Артикул: CSE-847E2C-R1K23JBOD
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-847E2C-R1K23JBOD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c504436, Supermicro CBL-CDAT-0601. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-417BE1C-R1K23JBOD. При подборе для другой конфигурации полезно проверить такое исполнение: 4U, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-847BE2C-R1K23WB. Этот вариант рассматривают для проекта со следующими требованиями: 4U корпус поддержка для SMCI специальный форм-фактор WIO материнские п, 4U корпус поддержка для SMCI специальный форм-фактор WIO материнские п. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Комплектация
При подборе CSE-847E2C-R1K23JBOD согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-SAST-0690-1, CBL-SAST-0573, CBL-SAST-0677, MCP-220-00118-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-847E2C-R1K23JBOD
Идентификация
- Артикул
- CSE-847E2C-R1K23JBOD
- Бренд
- Supermicro
- Модель
- CSE-847E2C-R1K23JBOD
- Тип оборудования
- Корпуса
Конструкция и монтаж
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 27.2" (691 mm) x 17.4" (442 mm) x 39.6" (1006 mm)
- Глубина
- 27.5" (699 mm)
- Дисковая объединительная плата
- 24-Порт 4U SAS3 12Gbps два-expander объединительная плата, поддержка до 24x 3.5-inch SAS3/SATA3 HDD/SSD (secondary expander порт только connects до два-порт SAS устройства, один-порт SATA will not have this redundancy функция); 20-Порт 4U (SC847E2C JBOD) SAS3 12Gbps два-expander объединительная плата (задний), поддержка до 20x 3.5-inch SAS3/SATA3 HDD/SSD (secondary expander порт только connects до два-порт SAS устройства, один-порт SATA will not have this redundancy функция)
- Индикаторы
- Питание состояние LED; 1 Сеть активность Индикаторы; Отказ питания LED; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 118 lbs (53.52 kg)
- Масса нетто
- 86 lbs (39 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- IPMI
- Совместимые контроллеры SAS
- AOC-SAS3-9380-8E: SAS 12Gb/s PCIe 3.0 8-Порт MegaRAID Контроллер; AOC-SAS3-9300-8E: SAS 12Gb/s PCIe 3.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-8E: SAS 12Gb/s PCIe 4.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-16E: SAS 12Gb/s PCIe 4.0 16-Порт Узел Bus Адаптер; AOC-SAS3-9580-8I8E: SAS 12Gb/s PCIe 4.0 8-Порт MegaRAID Контроллер
- Форм-фактор
- 4U SAS3 JBOD хранение данных корпус
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT847-8824; O/P: 12V/135; +5V Максимум: 100A; +3.3V Максимум: 30A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 7x 8cm горячая замена резервируемое PWM охлаждение вентиляторы
Подсистема хранения
- дисковых отсеков
- 44x 3.5" горячая замена HDD отсек для JBOD solution
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
