Артикул: CSE-847E1C-R1K23JBOD
В наличии

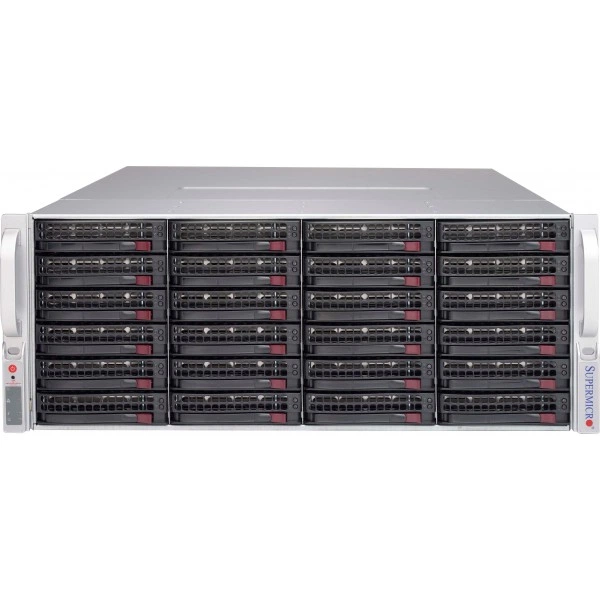

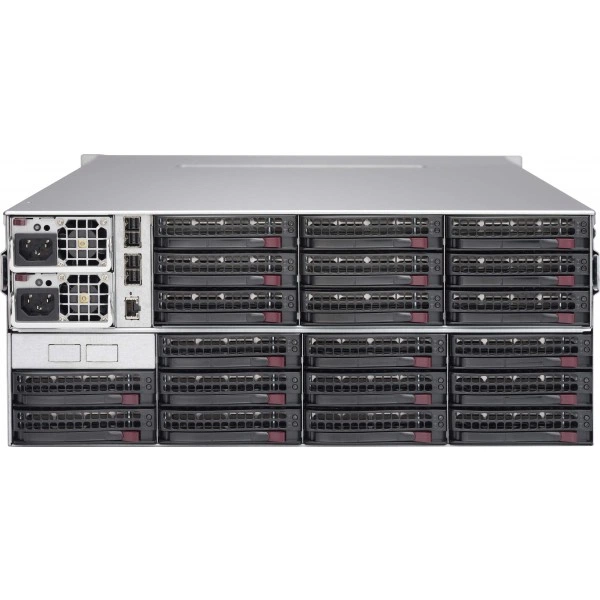

Серверный корпус Supermicro CSE-847E1C-R1K23JBOD 4U, до 1200W, высота: 7" (178 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-847E1C-R1K23JBOD
Supermicro CSE-847E1C-R1K23JBOD - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 27.5" (699 mm).
Масса брутто - 118 lbs (53.52 kg).
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение CSE-847E1C-R1K23JBOD. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Технические особенности
- Форм-фактор: 4U
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 27.5" (699 mm)
- Масса брутто: 118 lbs (53.52 kg)
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Цвет: Чёрный
- Блок питания: Распределитель питания: PDB-PT847-8824; O/P: 12V/135; +5V Максимум: 100A; +3.3V Максимум: 30A; -12V Максимум: 0.6A
- Блок питания: Тип выходного подключения: Объединительные платы (контактная гребёнка)
- Безопасность и электромагнитная совместимость БП: BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Частота входного питания AC: 50-60Hz
- Блок питания: Габариты (L x W x H): 336 x 76 x 40 mm
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Бренд: Supermicro
- Модель: CSE-847E1C-R1K23JBOD
- Артикул: CSE-847E1C-R1K23JBOD
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-847E1C-R1K23JBOD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c504436, Supermicro CBL-CDAT-0601. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-417BE1C-R1K23JBOD. При подборе для другой конфигурации полезно проверить такое исполнение: 4U, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-847BE1C-R1K23WB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 4U корпус поддержка для SMCI специальный форм-фактор WIO материнские п, 4U корпус поддержка для SMCI специальный форм-фактор WIO материнские п. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Комплектация
В спецификации поставки для CSE-847E1C-R1K23JBOD зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-SAST-0690-1, CBL-SAST-0573, CBL-SAST-0677, MCP-220-00118-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-847E1C-R1K23JBOD
Идентификация
- Артикул
- CSE-847E1C-R1K23JBOD
- Бренд
- Supermicro
- Модель
- CSE-847E1C-R1K23JBOD
- Тип оборудования
- Корпуса
Конструкция и монтаж
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 27.2" (691 mm) x 17.4" (442 mm) x 39.6" (1006 mm)
- Глубина
- 27.5" (699 mm)
- Дисковая объединительная плата
- 24-Порт 4U SAS3 12Gbps один-expander объединительная плата, поддержка до 24x 3.5-inch SAS3/SATA3 HDD/SSD; 20-Порт 4U (SC847E1C JBOD) SAS3 12Gbps один-expander объединительная плата (задний), поддержка до 20x 3.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; 1 Сеть активность Индикаторы; Отказ питания LED; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 118 lbs (53.52 kg)
- Масса нетто
- 86 lbs (39 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- IPMI
- Совместимые контроллеры SAS
- AOC-SAS3-9380-8E: SAS 12Gb/s PCIe 3.0 8-Порт MegaRAID Контроллер; AOC-SAS3-9300-8E: SAS 12Gb/s PCIe 3.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-8E: SAS 12Gb/s PCIe 4.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-16E: SAS 12Gb/s PCIe 4.0 16-Порт Узел Bus Адаптер; AOC-SAS3-9580-8I8E: SAS 12Gb/s PCIe 4.0 8-Порт MegaRAID Контроллер
- Форм-фактор
- 4U SAS3 JBOD хранение данных корпус
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT847-8824; O/P: 12V/135; +5V Максимум: 100A; +3.3V Максимум: 30A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 7x 8cm горячая замена резервируемое PWM охлаждение вентиляторы
Подсистема хранения
- дисковых отсеков
- 44x 3.5" горячая замена HDD отсек для JBOD solution
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
