Артикул: CSE-847BA-R1K23LPB
В наличии

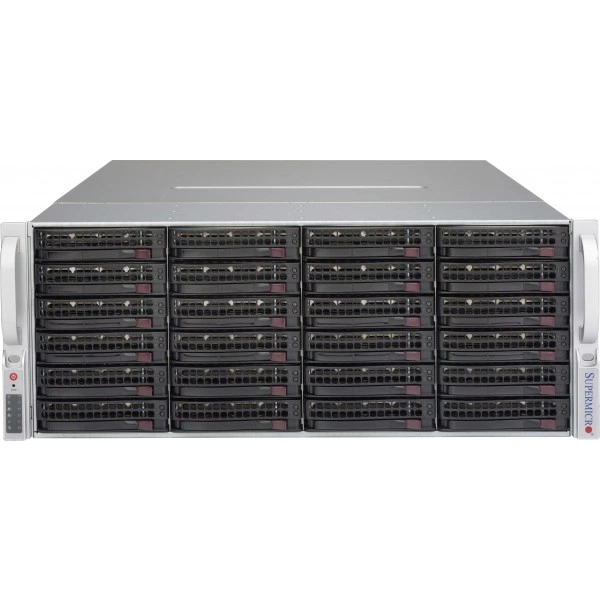

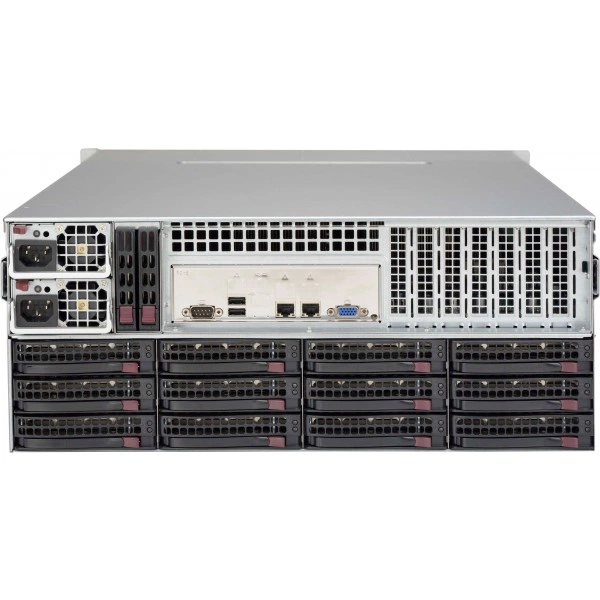

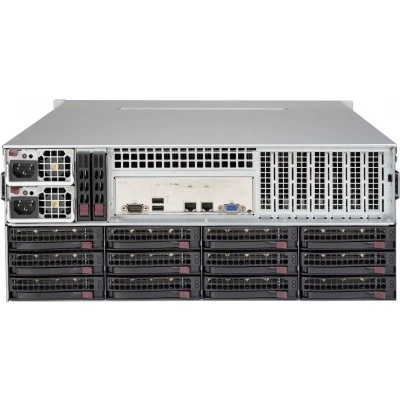

Серверный корпус Supermicro CSE-847BA-R1K23LPB 4U/E-ATX/ATX, до 1200W, высота: 7" (178 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-847BA-R1K23LPB
Supermicro CSE-847BA-R1K23LPB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 27.5" (699 mm).
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
При подборе фиксируют точное исполнение CSE-847BA-R1K23LPB. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 27.5" (699 mm)
- Блок питания: Эффективность питания: 96%
- Блок питания: Габариты (L x W x H): 336 x 76 x 40 mm
- Дисковая объединительная плата: 12-Порт 2U SAS 6Gbps direct-attached объединительная плата, поддержка до 12x 3.5-inch SAS2/SATA3 HDD/SSD; 24-Порт 4U SAS 6Gbps direct-attached объединительная плата, поддержка до 24x 3.5-inch SAS2/SATA3 HDD/SSD
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
- Масса нетто: 86 lbs (39 kg)
- Peripheral накопители: Опционально 2x 2.5" горячая замена отсек для накопителя
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Бренд: Supermicro
- Модель: CSE-847BA-R1K23LPB
- Артикул: CSE-847BA-R1K23LPB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-847BA-R1K23LPB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0108L-02, Supermicro CBL-0166L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-847BE2C-R1K23LPB. В спецификации альтернативного проекта ориентиром служат параметры: 4U, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-847BE1C12-R1K23LPB5. В спецификации альтернативного проекта ориентиром служат параметры: 4U корпус поддержка для материнская плата размер ATX 12" x 10", Micro, 4U корпус поддержка для материнская плата размер ATX 12" x 10", Micro. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Комплектация
В заявке на CSE-847BA-R1K23LPB укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-0281L, CBL-0108L-02, CBL-0352L-LP, CBL-0351L-LP. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-847BA-R1K23LPB
Идентификация
- Артикул
- CSE-847BA-R1K23LPB
- Бренд
- Supermicro
- Модель
- CSE-847BA-R1K23LPB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 27.2" (691 mm) x 21" (533 mm) x 39.6" (1006 mm)
- Глубина
- 27.5" (699 mm)
- Дисковая объединительная плата
- 12-Порт 2U SAS 6Gbps direct-attached объединительная плата, поддержка до 12x 3.5-inch SAS2/SATA3 HDD/SSD; 24-Порт 4U SAS 6Gbps direct-attached объединительная плата, поддержка до 24x 3.5-inch SAS2/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 118 lbs (53.52 kg)
- Масса нетто
- 86 lbs (39 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U корпус - поддерживается для максимум материнская плата sizes: 13.68" x 13", E-ATX, ATX материнские платы
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT847-8824; O/P: 12V/135; +5V Максимум: 100A; +3.3V Максимум: 30A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 7x 8cm горячая замена резервируемое PWM охлаждение вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 2x 2.5" горячая замена отсек для накопителя
- дисковых отсеков
- 36x 3.5" горячая замена отсек для накопителя для сервер корпус
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
