Артикул: CSE-846XE1C-R1K23B
В наличии

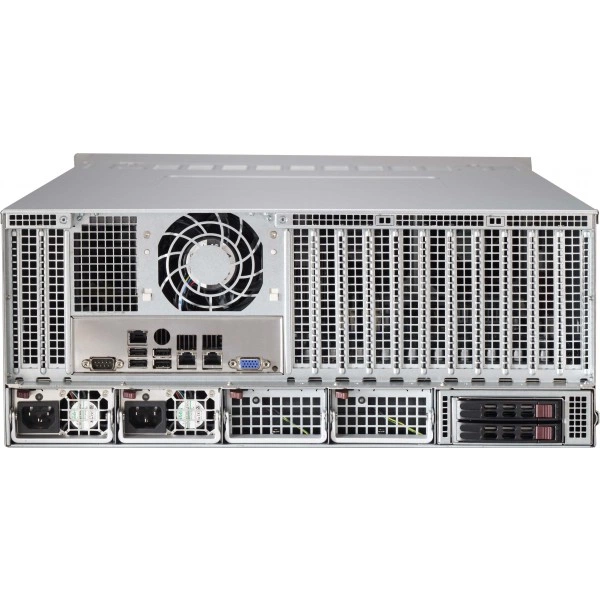

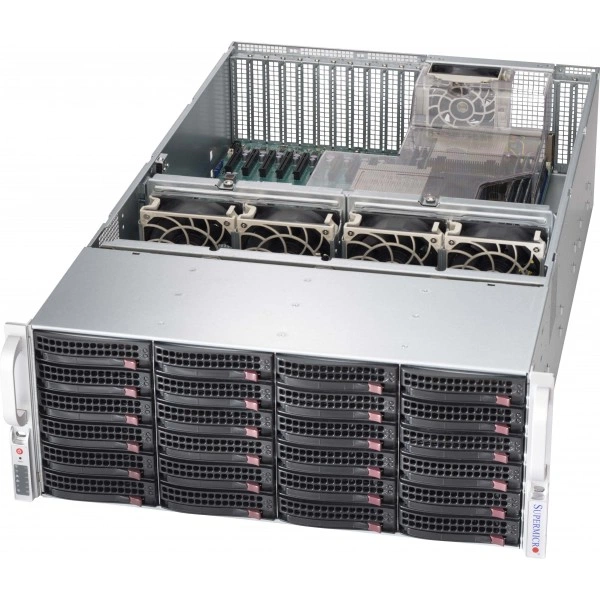

Серверный корпус Supermicro CSE-846XE1C-R1K23B 4U/E-ATX/ATX, до 1200W, высота: 7" (178 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-846XE1C-R1K23B
Supermicro CSE-846XE1C-R1K23B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 29" (736 mm).
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При подборе фиксируют точное исполнение CSE-846XE1C-R1K23B. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Технические особенности
- Форм-фактор: 4U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 29" (736 mm)
- Габариты упаковки (W x H x L): 28" (711 mm) x 18" (457 mm) x 42" (1067 mm)
- Масса нетто: 86 lbs (39 kg)
- Блок питания: Эффективность питания: 96%
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Блок питания: Частота входного питания AC: 50-60Hz
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- Блок питания: Габариты (L x W x H): 336 x 76 x 40 mm
- Цвет: Чёрный
- Блок питания: Сертификация: Titanium Сертифицированный
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-846XE1C-R1K23B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При обновлении дисковой подсистемы проверяют совместимость существующих узлов. Состав новых подключений фиксируют до начала сборки.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0088L, Supermicro FAN-0115L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-846BA-R1K23B. В спецификации альтернативного проекта ориентиром служат параметры: глубина: 26.5" (673 mm), 4U корпус поддержка для максимум. материнская плата размер - 13.68" x. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-846BE1C8-R1K23B4. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 4U/ATX/E-ATX, глубина: 26" (660 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Комплектация
В спецификации поставки для CSE-846XE1C-R1K23B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-PWEX-0581, MCP-320-00046-0N-KIT, SC747B, MCP-220-00044-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-846XE1C-R1K23B
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Полная высота, Полный-length расширение слот; 4x Полная высота, Half-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-846XE1C-R1K23B
- Бренд
- Supermicro
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 28" (711 mm) x 18" (457 mm) x 42" (1067 mm)
- Глубина
- 29" (736 mm)
- Дисковая объединительная плата
- 24-Порт 4U SAS3 12Gbps один-expander объединительная плата, поддержка до 24x 3.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Отказ питания LED; 2 Сеть Активность Индикаторы; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 118 lbs (53.52 kg)
- Масса нетто
- 86 lbs (39 kg)
- Модель
- CSE-846XE1C-R1K23B
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U корпус поддержка для максимум. материнская плата размер - 13.68" x 13" E-ATX, 12" x 10" ATX и и 15.2" x 13.2"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT418-B6824; O/P: 12V/256; +5V Максимум: 50A; +3.3V Максимум: 30A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 1x 8cm горячая замена вытяжной вентиляторы & воздух кожух; 4x 92x38mm горячая замена Охлаждение Вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 4x 2.5" внутренние стационарные отсек для накопителя; Опционально 2x 3.5" внутренние стационарные отсек для накопителя; 2x 2.5" горячая замена отсек для накопителя
- дисковых отсеков
- 24x 3.5" горячая замена отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-846XE1C-R1K23B)
- Материнская плата Name; X9DRX+-FX11DPX-TX10DRX
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
