Артикул: CSE-846BE1C8-R1K23B5
В наличии

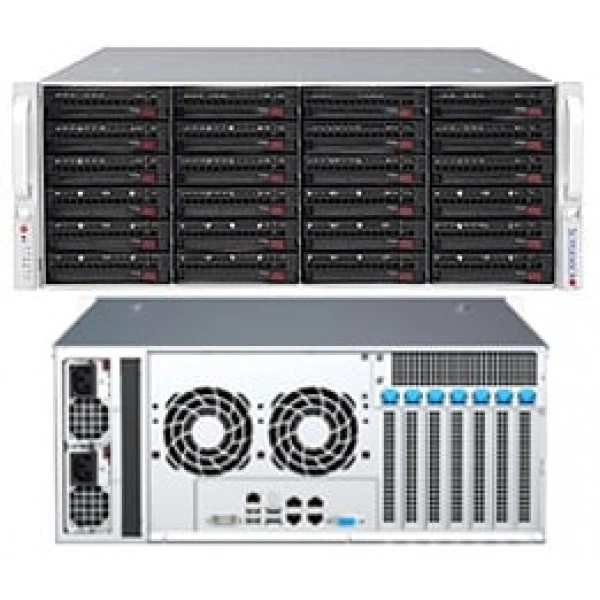

Серверный корпус Supermicro CSE-846BE1C8-R1K23B5 4U/ATX, до 1200W, высота: 7" (178 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-846BE1C8-R1K23B5
Supermicro CSE-846BE1C8-R1K23B5 - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 26" (660 mm).
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При подборе фиксируют точное исполнение CSE-846BE1C8-R1K23B5. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Форм-фактор: 4U/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 26" (660 mm)
- Дисковая объединительная плата: 24-Порт 4U Объединительная плата с Expander Поддержка up-до 16x 3.5" SAS3/SATA3 HDD/SSD и 8 x SAS3/SATA3/NVMe Storage Устройства
- Габариты упаковки (W x H x L): 34.3" (871 mm) x 26.5" (673 mm) x 13.5" (343 mm)
- Масса нетто: 86 lbs (39 kg)
- Модель: CSE-846BE1C8-R1K23B5
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Блок питания: Габариты (L x W x H): 336 x 76 x 40 mm
- Блок питания: Выходная мощность и входное питание: 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Сертификация: Titanium Сертифицированный
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-846BE1C8-R1K23B5 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro MCP-220-00075-0B, Supermicro MCP-220-00118-0B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-846BE1C8-R1K23B4. В спецификации альтернативного проекта ориентиром служат параметры: 4U/ATX/E-ATX, 4U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-846BE2C-R1K23B. Этот вариант рассматривают для проекта со следующими требованиями: 4U/ATX/E-ATX, 4U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Комплектация
Для исполнения CSE-846BE1C8-R1K23B5 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-220-84601-0N, MCP-220-84607-0N, SC846B, MCP-220-84610-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-846BE1C8-R1K23B5
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Полная высота, Полный-length расширение слот
Конструкция и монтаж
- Артикул
- CSE-846BE1C8-R1K23B5
- Бренд
- Supermicro
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 34.3" (871 mm) x 26.5" (673 mm) x 13.5" (343 mm)
- Глубина
- 26" (660 mm)
- Дисковая объединительная плата
- 24-Порт 4U Объединительная плата с Expander Поддержка up-до 16x 3.5" SAS3/SATA3 HDD/SSD и 8 x SAS3/SATA3/NVMe Storage Устройства
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 118 lbs (53.52 kg)
- Масса нетто
- 86 lbs (39 kg)
- Модель
- CSE-846BE1C8-R1K23B5
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U корпус поддержка для материнская плата размер ATX 12" x 10", E. ATX 12" x 13", E.E. ATX 13.68" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT846-H2824; O/P: 12V/135; +5V Максимум: 50A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 2x 8cm горячая замена вытяжной PWM вентиляторы (Задний, 9.7K RPM); 3x 8cm горячая замена резервируемое PWM охлаждение вентиляторы (13.5K RPM)
Подсистема хранения
- Peripheral накопители
- Опционально 2x 2.5" горячая замена отсек для накопителя; Опционально 2x 2.5" внутренние стационарные отсек для накопителя; Опционально 1x 3.5" внутренние стационарные отсек для накопителя
- дисковых отсеков
- 24x 3.5" горячая замена отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-846BE1C8-R1K23B5)
- Материнская плата Name; X13DEI-T
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
