Артикул: CSE-836BHA-R1K28B
В наличии

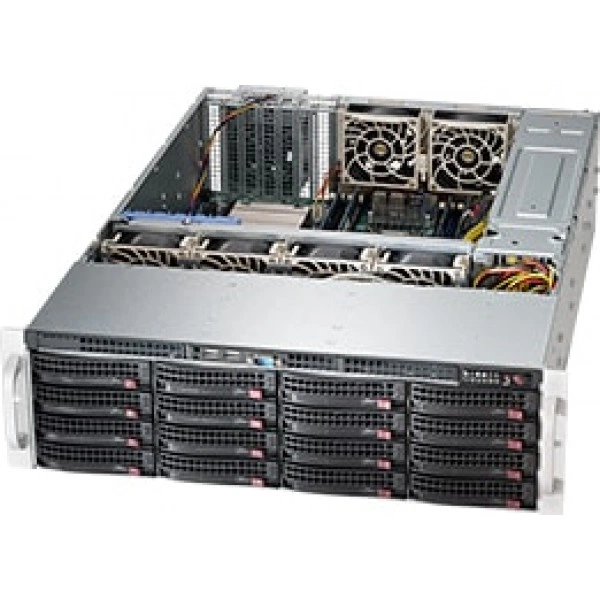

Серверный корпус Supermicro CSE-836BHA-R1K28B 3U/E-ATX/ATX, до 1280W, до 1000W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-836BHA-R1K28B
Supermicro CSE-836BHA-R1K28B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 3U/E-ATX/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 5.2" (132 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
При подборе фиксируют точное исполнение CSE-836BHA-R1K28B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Технические особенности
- Форм-фактор: 3U/E-ATX/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 5.2" (132 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Блок питания: Распределитель питания: PDB-PT836-B4824 O/P: 12V/135A +5V Максимум: 45A +3.3V Максимум: 24A -12V Максимум: 0.6A
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Блок питания: Линия -12V: Максимум: NAA
- Система Мониторинг: Корпус вскрытие коммутатор
- Кнопки: Питание On/Off кнопка Система Кнопка сброса
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Дисковая объединительная плата: 16-порт 3U SAS 6Gbps direct-attached объединительная плата, поддержка до 16x 3.5-inch SAS/SATA HDD/SSD
- Бренд: Supermicro
- Модель: CSE-836BHA-R1K28B
- Артикул: CSE-836BHA-R1K28B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-836BHA-R1K28B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 1280W PWS-1K28P-SQ, Supermicro BPN-SAS-825TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-936E16-R1200B. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 1200W, 3U/E-ATX/ATX. При выборе ориентируются на электрическую нагрузку и схему питания системы.
В качестве аналога рассмотрите Supermicro CSE-936E26-R1200B. Этот вариант рассматривают для проекта со следующими требованиями: до 1200W, 3U/E-ATX/ATX. При выборе ориентируются на электрическую нагрузку и схему питания системы.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Комплектация
При заказе согласуйте состав позиции CSE-836BHA-R1K28B вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-220-81504-0N, MCP-220-81506-0N, MCP-220-83605-0N, MCP-220-83608-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-836BHA-R1K28B
Идентификация
- Артикул
- CSE-836BHA-R1K28B
- Бренд
- Supermicro
- Модель
- CSE-836BHA-R1K28B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7 полная высота & полная длина расширение слот
Конструкция и монтаж
- Высота
- 5.2" (132 mm)
- Габариты упаковки (W x H x L)
- 26.6" (676 mm) x 13" (330 mm) x 39.9" (1013 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 16-порт 3U SAS 6Gbps direct-attached объединительная плата, поддержка до 16x 3.5-inch SAS/SATA HDD/SSD
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание LED Отказ питания LED Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 52 lbs (23.59 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB & DB9 COM порт tray
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 3U корпус - поддерживается для максимум материнская плата sizes: 13.68" x 13" E-ATX и ATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 1280W Резервируемое Platinum 95%+ Super Quiet Блок питания с PMbus
- Блок питания: Выходная мощность и входное питание
- 1000W с Вход 100 - 140Vac1280W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 83A / Минимум: 0.5A (100Vac - 140Vac) Максимум: 106.7A / Минимум: 0.5A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT836-B4824 O/P: 12V/135A +5V Максимум: 45A +3.3V Максимум: 24A -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 95%
- Вентиляторы
- 4 x 80mm горячая замена PWM Вентиляторы 2 x 80mm задние с горячей заменой вытяжной PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1 x Slim DVD-ROM накопитель; Опционально 1 x slim 1.44MB Дисковод накопитель
- дисковых отсеков
- 16 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
