Артикул: CSE-826BE1C4-R1K23WB1
В наличии

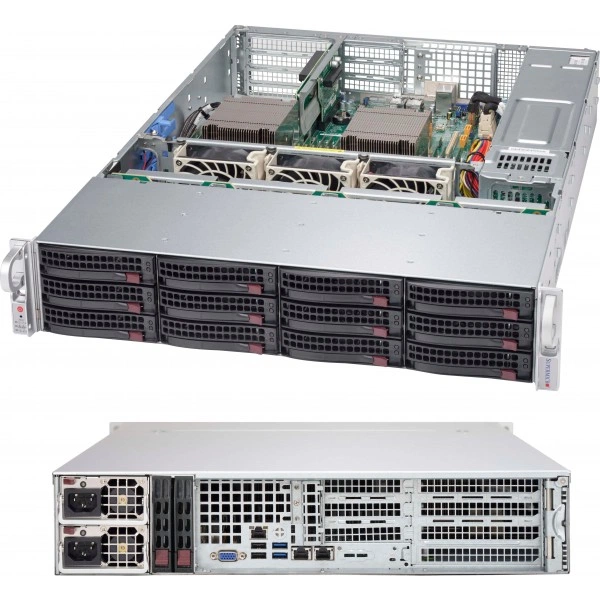

Серверный корпус Supermicro CSE-826BE1C4-R1K23WB1 2U/ATX/E-ATX, до 1200W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-826BE1C4-R1K23WB1
Supermicro CSE-826BE1C4-R1K23WB1 - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U/ATX/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
При подборе фиксируют точное исполнение CSE-826BE1C4-R1K23WB1. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Форм-фактор: 2U/ATX/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Система Мониторинг: Корпус вскрытие коммутатор
- Дисковая объединительная плата: 12-Порт 2U Объединительная плата с Expander поддержка до 8 x 3.5" SAS3/SATA3 HDD/SDD и 4 x SAS3/SATA3/NVMe Storage Устройства,HF,RoHS/REACH
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Безопасность и электромагнитная совместимость БП: BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Габариты упаковки (W x H x L): 26.7" (678 mm) x 11.4" (290 mm) x 34.5" (876 mm)
- Блок питания: Распределитель питания: PDB-PT826-S8824; O/P: 12V/135; +5V Максимум: 40A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Масса нетто: 40 lbs (18.14 kg)
- Масса брутто: 55 lbs (24.95 kg)
- Бренд: Supermicro
- Модель: CSE-826BE1C4-R1K23WB1
- Артикул: CSE-826BE1C4-R1K23WB1
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-826BE1C4-R1K23WB1 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro MCP-220-00075-0B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-826BE1C4-R1K23WB. Этот вариант рассматривают для проекта со следующими требованиями: 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл, 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-216BAC4-R1K23LPB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: глубина: 24.8" (630 mm), 2U/ATX/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Комплектация
Для исполнения CSE-826BE1C4-R1K23WB1 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-210-82601-0B, MCP-220-82609-0N, MCP-220-82616-0N, MCP-290-00058-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-826BE1C4-R1K23WB1
Идентификация
- Артикул
- CSE-826BE1C4-R1K23WB1
- Бренд
- Supermicro
- Модель
- CSE-826BE1C4-R1K23WB1
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- WIO слоты 4x Полная высота, Half-length расширение слот; WIO слоты 3x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 26.7" (678 mm) x 11.4" (290 mm) x 34.5" (876 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 12-Порт 2U Объединительная плата с Expander поддержка до 8 x 3.5" SAS3/SATA3 HDD/SDD и 4 x SAS3/SATA3/NVMe Storage Устройства,HF,RoHS/REACH
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Единица Идентификация (UID) LED; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 55 lbs (24.95 kg)
- Масса нетто
- 40 lbs (18.14 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддержка максимум. материнская плата размер - ATX 12" x 10", E-ATX 12" x 13", EE-ATX 13" x 13.68".; Поддержка до ATX 12"x13" MB с задний 2.5" HDD option установлен
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 1200W с Вход 200 - 240Vac; 1000W с Вход 100 - 127Vac; 1200W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 100A / Минимум: 0A (200Vdc - 240Vdc); Максимум: 100A / Минимум: 0A (200Vac - 240Vac); Максимум: 83A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT826-S8824; O/P: 12V/135; +5V Максимум: 40A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- Опционально 5x 6cm 4pin высокая производительность вентиляторы; 3x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- дисковых отсеков
- Опционально 2x 2.5" горячая замена отсек для накопителя; 12x 3.5" горячая замена отсек для накопителя; 8x SAS3 12Gbps и 4x Hybrid (NVMe/SAS3) 3.5" HDD
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
