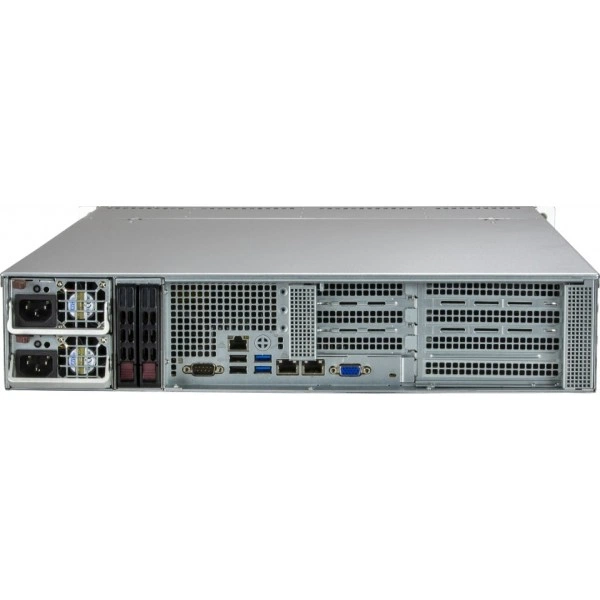

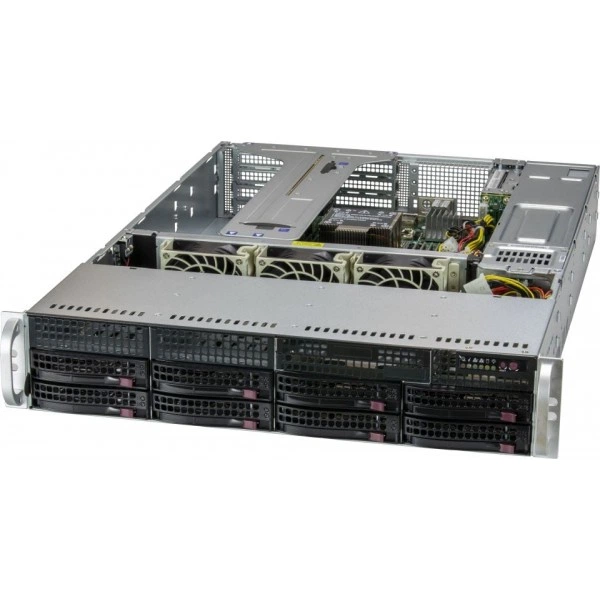

Серверный корпус Supermicro CSE-825B2TQC-R920W 2U, до 920W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-825B2TQC-R920W
Supermicro CSE-825B2TQC-R920W - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.5" (647 mm).
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При подборе фиксируют точное исполнение CSE-825B2TQC-R920W. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.5" (647 mm)
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Блок питания: Сертификация: Platinum Сертифицированный
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Блок питания: Распределитель питания: PDB-PT825-8824; O/P: 12V/75; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Масса нетто: 37 lbs (16.78 kg)
- Блок питания: Частота входного питания AC: 50-60Hz
- Расширение слоты: 3x Низкопрофильное исполнение расширение слот (Райзер Плата Required); 4x Полная высота, Полный-length расширение слот (Райзер Плата Required)
- дисковых отсеков: Опционально 2x 3.5" стационарный отсек для накопителя; 8x 3.5" горячая замена SAS3/SATA отсек для накопителя; Or опционально 2x 2.5" горячая замена отсек для накопителя для сервер корпус
- Блок питания: Выходная мощность и входное питание: 920W с Вход 200 - 240Vac; 920W с Вход 100 - 127Vac; 920W с Вход 200 - 240Vdc
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-825B2TQC-R920W подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro c531114. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-825BTQC-R609WB. Этот вариант рассматривают для проекта со следующими требованиями: до 650W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-826BE2C-R920WB. При подборе для другой конфигурации полезно проверить такое исполнение: 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл, 2U корпус поддержка для SMC специальный форм-фактор WIO материнские пл. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Комплектация
При подборе CSE-825B2TQC-R920W согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-0424L, MCP-120-82503-0N, SC825LP, MCP-290-00073-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-825B2TQC-R920W
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 3x Низкопрофильное исполнение расширение слот (Райзер Плата Required); 4x Полная высота, Полный-length расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Артикул
- CSE-825B2TQC-R920W
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 26.7" (678 mm) x 11.4" (290 mm) x 34.5" (876 mm)
- Глубина
- 25.5" (647 mm)
- Дисковая объединительная плата
- 8-Порт 2U SAS3 12Gbps TQ объединительная плата, поддержка до 8x 3.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 52 lbs (23.59 kg)
- Масса нетто
- 37 lbs (16.78 kg)
- Модель
- CSE-825B2TQC-R920W
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 2U корпус поддерживается специальный форм-фактор WIO материнские платы
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; UL/CB
- Блок питания: Выходная мощность и входное питание
- 920W с Вход 200 - 240Vac; 920W с Вход 100 - 127Vac; 920W с Вход 200 - 240Vdc
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 75A / Минимум: 0A (200Vac - 240Vac); Максимум: 75A / Минимум: 0A (100Vac - 127Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A
- Блок питания: Распределитель питания
- PDB-PT825-8824; O/P: 12V/75; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94+%
- Вентиляторы
- 3x 80mm для высокой нагрузки вентиляторы с PWM вентиляторы скорость управление
Подсистема хранения
- Peripheral накопители
- Опционально 1x Slim DVD-ROM накопитель; Опционально 1x COM порт tray; Опционально 2x USB 2.0 порты; Опционально 2x USB 3.0 порты
- дисковых отсеков
- Опционально 2x 3.5" стационарный отсек для накопителя; 8x 3.5" горячая замена SAS3/SATA отсек для накопителя; Or опционально 2x 2.5" горячая замена отсек для накопителя для сервер корпус
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-825B2TQC-R920W)
- Материнская плата Name; X13SEW-TFX13SEW-F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
