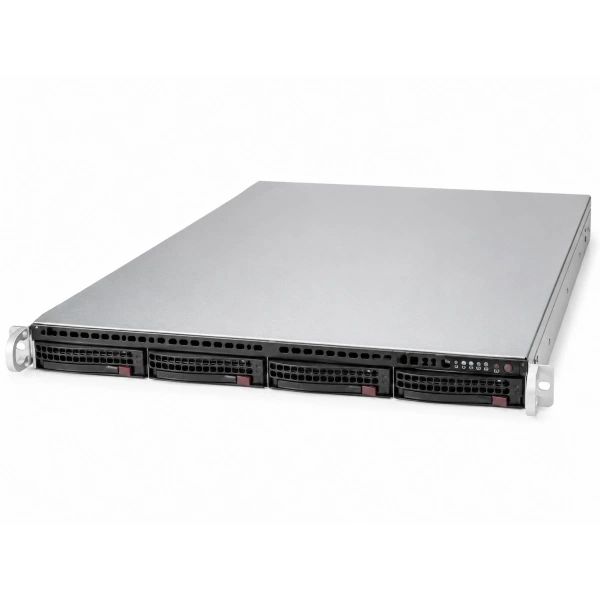

Корпус для сервера Supermicro SC815TQC-R504WB2 (CSE-815TQC-R504WB2), 1U, 4 отсека, 500W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание корпуса Supermicro SC815TQC-R504WB2
Supermicro SC815TQC-R504WB2 - стоечный корпус 1U для сборки серверов с платами WIO. Артикул изделия - CSE-815TQC-R504WB2. Корпус создаёт основу для размещения процессорной платы, накопителей, охлаждения и питания. Он рассчитан на четыре фронтальных накопителя 3.5" SAS или SATA с горячей заменой. Объединительная плата BPN-SAS3-815TQ обеспечивает подключение дисков к выбранному контроллеру. Для SAS3 требуется соответствующий HBA или RAID-контроллер и кабели. Два блока питания PWS-504P-1R работают в резервируемой схеме с мощностью 500W. Каждый блок соответствует классу Platinum и поддерживает PMBus. Воздушный поток формируют три высокооборотных вентилятора 40mm с PWM. На задней панели предусмотрены места для двух полноразмерных и одной низкопрофильной платы расширения. Глубина корпуса составляет 650mm. Исполнение оптимизировано для плат X11 серии WIO с подбором совместимых райзеров и задних элементов.
Функциональные возможности
Передние дисковые лотки позволяют обслуживать накопители без снятия крышки корпуса. Возможность замены диска при работающей системе зависит от контроллера, RAID и режима накопителей. Резервирование питания помогает сохранить работу конфигурации при отказе одного силового модуля в пределах допустимой нагрузки. PMBus используется для мониторинга совместимых блоков питания. Кнопка UID помогает найти нужную систему в стойке. Индикаторы передней панели показывают активность питания, дисков, сетевых подключений и неисправности охлаждения.
Технические особенности
- Форм-фактор 1U, габариты 437 x 43 x 650mm.
- WIO, оптимизация для X11 WIO; допустимые платы до 12.3" x 13.4".
- 4 x 3.5" SAS/SATA, фронтальные лотки с горячей заменой.
- Объединительная плата BPN-SAS3-815TQ, 4 порта, SAS3 12Gbps.
- Два PWS-504P-1R по 500W; резервируемая доступная мощность 500W.
- Питание 100-240Vac, 50-60Hz; эффективность блока до 94%, Platinum.
- Плата распределения питания PDB-PT112-S2424.
- 3 x FAN-0156L4, 40 x 40 x 56mm, PWM, встречное вращение.
- Два места FHFL и одно LP; платы устанавливаются с подходящими райзерами.
- Кнопки питания, сброса и UID.
- Индикаторы питания, HDD, двух сетевых портов, UID и отказа вентилятора/перегрева.
- Чёрный цвет, масса с упаковкой 16.33kg.
- Рабочая температура 5-35°C, влажность 8-90% без конденсации.
- Адаптеры накопителей 2.5" и передняя защитная панель доступны опционально.
Применение
Этот корпус используют для сборки однопроцессорных стоечных серверов на совместимых платах WIO. Четырёх дисковых отсеков достаточно для небольшого зеркального массива или пары зеркал с разделением данных. Резервные блоки питания полезны в конфигурациях, которые должны продолжать работу при обслуживании одного силового модуля. Супермикро SC815TQC-R504WB2 подходит для инфраструктуры, где важны плотность размещения и доступ к дискам с передней стороны. При большем количестве дисков следует выбирать корпус с расширенной дисковой корзиной. Для стандартной платы другой компоновки нужно отдельно проверить крепления, заднюю панель и систему расширения. Мощные ускорители требуют предварительного расчёта питания, размеров и охлаждения.
Совместимость
Совместимая процессорная плата Supermicro X11SCW-F входит в оптимизированное семейство WIO для этого шасси. В системе SYS-5019P-WTR этот корпус используется совместно с Supermicro X11SPW-TF. Для замены штатного силового модуля предусмотрен Supermicro PWS-504P-1R. Накопители 2.5" можно устанавливать с подходящим опциональным адаптером Supermicro MCP-220-00043-0N. Райзеры, радиатор процессора и сигнальные кабели подбирают по конкретной плате и конфигурации сервера.
Конструкция
Корпус размещает четыре дисковых лотка в одной горизонтальной линии. Горячая замена выполняется с фронтальной стороны стойки. Кассеты силовых модулей находятся сзади и поддерживают резервирование питания. Три вентилятора со встречным вращением создают направленный поток для узкого корпуса 1U. Заглушки незанятых мест вентиляторов помогают сохранить рассчитанное направление воздуха. Кронштейн WIO и задняя панель предназначены для соответствующего расположения плат расширения. Полноразмерные и низкопрофильные места дают варианты компоновки при использовании совместимых райзеров.
Монтаж и эксплуатация
Перед монтажом проверьте длину направляющих, тип отверстий стойки и пространство за корпусом глубиной 650mm. Сборку выполняют с отключёнными кабелями питания. Установите плату на соответствующие стойки и проверьте совпадение задних интерфейсов. Подключите объединительную плату накопителей к подходящему контроллеру и проложите кабели вне основного воздушного потока. Выберите радиатор и воздушный кожух под процессорную плату и тепловую нагрузку. Подключите оба блока питания и проверьте режим резервирования. После включения проконтролируйте обороты вентиляторов и показания температуры. Допустимая рабочая температура корпуса составляет 5-35°C при влажности без конденсации.
Сравнение с близкими моделями
Supermicro CSE-815TQC-R706WB2 относится к тому же классу стоечных корпусов 1U с четырьмя фронтальными накопителями. Его силовая подсистема рассчитана на более высокий класс мощности, поэтому такой вариант рассматривают при другом бюджете потребления. SC815TQC-R504WB2 выбирают для конфигурации с резервируемым питанием 500W. Supermicro CSE-825TQ-R500WB имеет высоту 2U и восемь фронтальных отсеков 3.5". Он подходит, когда дисковая ёмкость и количество накопителей важнее минимальной высоты. При сравнении проверяют совместимость платы WIO, райзеров и охлаждения, а затем рассчитывают питание собранной системы.
Комплектация
В состав шасси входят объединительная плата BPN-SAS3-815TQ, четыре лотка MCP-220-00075-0B, три вентилятора FAN-0156L4, два блока питания PWS-504P-1R и плата распределения PDB-PT112-S2424. Также предусмотрены кабель CBL-0335L, два кабеля питания CBL-PWCD-0160-IS, передняя панель FPB-FP815-U и элементы крепления WIO. Процессорная плата, CPU, память, накопители, контроллер SAS и нужные райзеры выбираются для проекта. Набор направляющих MCP-290-00054-0N, переходники накопителей и защитную панель согласуйте с требуемым вариантом поставки.
Технические характеристики CSE-815TQC-R504WB2
Питание
- Входное напряжение
- 100-240Vac
- Количество блоков питания
- 2
- Эффективность блока питания
- 94%
- Выходы распределительной платы
- +5V 25A; +3.3V 25A; -12V 0.6A
- Габариты блока питания
- 320 x 54.5 x 40.25mm
- Класс эффективности
- 80 PLUS Platinum
- Модель блока питания
- PWS-504P-1R
- Мониторинг блока питания
- PMBus
- Мощность одного блока питания
- 500W
- Мощность при резервировании
- 500W, схема 1+1
- Плата распределения питания
- PDB-PT112-S2424
- Разъём блока питания
- Gold Finger
- Ток по линии +12V
- 42A максимум, 0.5A минимум
- Ток по линии +5V Standby
- 4A максимум, 0A минимум
- Частота питающей сети
- 50-60Hz
- Ширина блока питания
- 54.5mm
Размеры и физические параметры
- Высота
- 43mm
- Глубина
- 650mm
- Размеры упаковки
- 597 x 216 x 856mm
- Ширина
- 437mm
- Габариты в дюймах
- 17.2" x 1.7" x 25.6"
- Масса с упаковкой
- 16.33kg (36lbs)
- Цвет
- Чёрный
Эксплуатация и условия использования
- Влажность хранения
- 5-95%, без конденсации
- Рабочая влажность
- 8-90%, без конденсации
- Рабочая температура
- 5-35°C
- Температура хранения
- -40-70°C
Комплектация и совместимость
- Заглушка Low-profile
- 1 x MCP-120-00030-0N
- Заглушка привода
- 1 x CSE-PT93L-B
- Заглушки Full-height
- 2 x MCP-120-00053-0N
- Задняя панель
- 1 x MCP-240-00098-0N
- Кабели питания
- 2 x CBL-PWCD-0160-IS
- Компоненты конфигурации
- Материнская плата, CPU, память, накопители, SAS-контроллер, райзеры подбираются отдельно
- Крепление для открытой стойки
- 1 x MCP-290-00016-0N
- Кронштейн WIO
- 1 x MCP-240-00099-0N
- Крышка корпуса
- 1 x MCP-230-00036-0N
- Крышка распределительной платы
- 1 x MCP-250-81502-0N
- Направляющие
- MCP-290-00054-0N, состав поставки согласуется
- Основание корпуса
- 1 x MCP-270-81505-0N
- Передняя защитная панель
- CSE-PTFB-813L-B, опционально
- Передняя панель
- 1 x FPB-FP815-U
- Плата системной конфигурации SYS-5019P-WTR
- X11SPW-TF
- Сигнальный кабель
- 1 x CBL-0335L
- Совместимая плата WIO
- X11SCW-F
Конструкция и монтаж
- Датчик вскрытия
- MCP-290-00173-0N
- Индикаторы передней панели
- Power; HDD; 2 x LAN; UID; Fan Fail/Overheat
- Кнопки передней панели
- Питание; сброс; UID
- Максимальный размер платы
- 12.3" x 13.4"
- Места плат расширения
- 2 x Full-height Full-length; 1 x Low-profile
- Райзеры
- Подбираются по материнской плате, опционально
- Тип совместимых плат
- WIO; оптимизация для X11 серии W
- Форм-фактор
- 1U
Накопители
- Адаптер накопителя 2.5"
- MCP-220-00043-0N, опционально
- Дисковые лотки
- 4 x MCP-220-00075-0B
- Интерфейсы накопителей
- SAS/SATA
- Количество портов объединительной платы
- 4
- Максимальная скорость SAS
- SAS3, 12Gbps
- Объединительная плата
- BPN-SAS3-815TQ
- Условия подключения SAS
- Требуются совместимые контроллер и кабели
- Фронтальные дисковые отсеки
- 4 x 3.5", горячая замена
Охлаждение
- Габариты вентиляторов
- 40 x 40 x 56mm
- Заглушки мест вентиляторов
- 3 x MCP-340-00035-0B
- Количество основных вентиляторов
- 3
- Конструкция вентиляторов
- Встречное вращение
- Модель вентиляторов
- FAN-0156L4
- Рамка вентиляторов
- CSE-PT0135
- Регулирование вентиляторов
- PWM
- Скорость вентиляторов
- 13K-11K RPM
