Артикул: CSE-813MFTQ-R606CB
В наличии

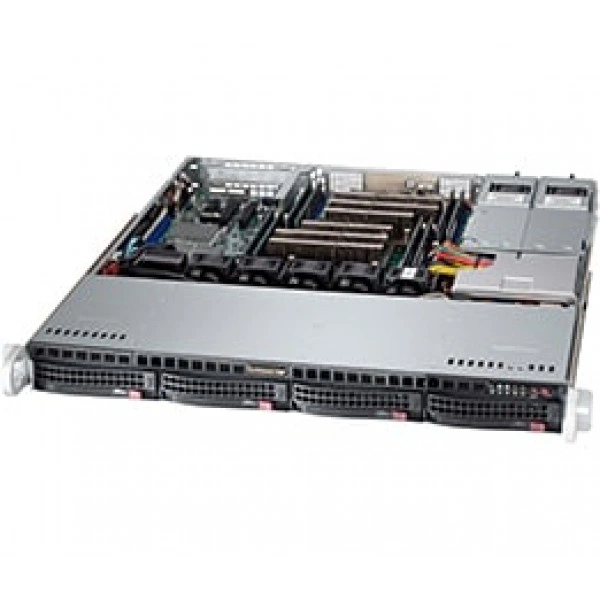

Серверный корпус Supermicro CSE-813MFTQ-R606CB 1U/ATX/Micro ATX, до 600W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-813MFTQ-R606CB
Supermicro CSE-813MFTQ-R606CB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/ATX/Micro ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 19.85" (503 mm).
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При подборе фиксируют точное исполнение CSE-813MFTQ-R606CB. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Технические особенности
- Форм-фактор: 1U/ATX/Micro ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 19.85" (503 mm)
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Материнская плата (для CSE-813MFTQ-R606CB): Материнская плата Name; X9DRL-EFX9DRL-7FX9DBL-iFX9DBL-iX9DBL-3FX9DBL-3X10DRL-iTX10DRL-CTX10DRL-CX10SRL-FX10SRI-FX10SRH-CLN4FX10SRH-CFX10DRL-I
- Блок питания: Габариты (L x W x H): 220 x 54.5 x 40.25 mm
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Блок питания: Линия +12V: Максимум: 50A / Минимум: 0.5A (100Vac - 240Vac)
- Габариты упаковки (W x H x L): 23.4" (594 mm) x 8.5" (216 mm) x 29.7" (754 mm)
- дисковых отсеков: 4x 3.5" горячая замена SAS/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-813MFTQ-R606CB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для прикладного массива учитывают требования приложения и порядок резервного копирования. Аппаратную конфигурацию оценивают вместе с этими процедурами.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 600W PWS-606P-1R, Supermicro BPN-SAS-815TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-813MF2TQC4-R407CB. При подборе для другой конфигурации полезно проверить такое исполнение: до 400W, глубина: 19.98" (507 mm). При выборе ориентируются на электрическую нагрузку и схему питания системы.
В качестве аналога рассмотрите Supermicro CSE-813T-600CB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U/E-ATX, до 680W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
Для исполнения CSE-813MFTQ-R606CB заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-220-00043-0N, MCP-310-19009-0N, SC811, SC111. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-813MFTQ-R606CB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1x Полная высота расширение слот
Конструкция и монтаж
- Артикул
- CSE-813MFTQ-R606CB
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 23.4" (594 mm) x 8.5" (216 mm) x 29.7" (754 mm)
- Глубина
- 19.85" (503 mm)
- Дисковая объединительная плата
- 4-Порт 1U TQ объединительная плата (W/ enclosure управление), поддержка до 4x 3.5-inch SAS/SATA HDD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 33.5 lbs (15.2 kg)
- Модель
- CSE-813MFTQ-R606CB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 1U корпус, поддержка материнская плата sizes: ATX 12" x 10" и Micro ATX 9.6" x 9.6"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; TUV/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 600W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 220 x 54.5 x 40.25 mm
- Блок питания: Линия +12V
- Максимум: 50A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT813M-2424; O/P: 120/62; +5V Максимум: 25A; +3.3V Максимум: 25A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 94%
- Вентиляторы
- Опционально 2x вентиляторы для AOC охлаждение; 4x 40x28mm PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- 1x slim DVD-ROM отсек для накопителя; Опционально 1x USB + COM порт tray
- дисковых отсеков
- 4x 3.5" горячая замена SAS/SATA отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-813MFTQ-R606CB)
- Материнская плата Name; X9DRL-EFX9DRL-7FX9DBL-iFX9DBL-iX9DBL-3FX9DBL-3X10DRL-iTX10DRL-CTX10DRL-CX10SRL-FX10SRI-FX10SRH-CLN4FX10SRH-CFX10DRL-I
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
