Артикул: CSE-811TQ-600B
В наличии

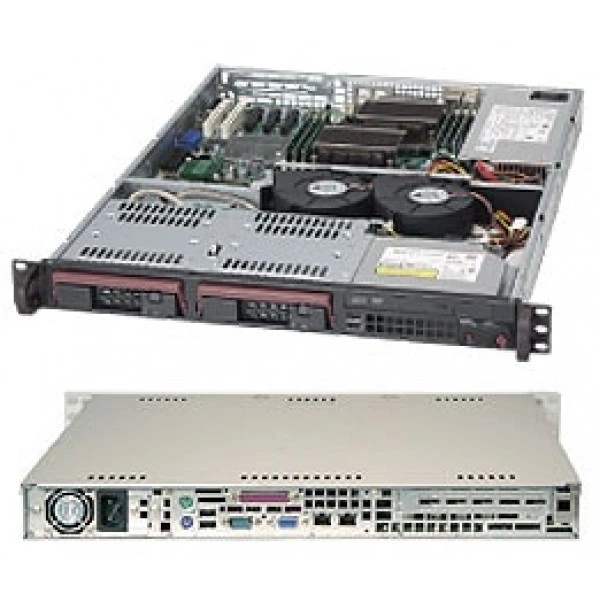

Серверный корпус Supermicro CSE-811TQ-600B 1U/Micro-ATX, до 680W, до 600W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-811TQ-600B
Supermicro CSE-811TQ-600B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 1U/Micro-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 16.8" (426 mm).
Глубина - 22.6" (574 mm).
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При подборе фиксируют точное исполнение CSE-811TQ-600B. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Технические особенности
- Форм-фактор: 1U/Micro-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 16.8" (426 mm)
- Глубина: 22.6" (574 mm)
- Блок питания: Линия +3.3V: Максимум: 16A / Минимум: 0.8A
- Блок питания: Блоки питания: 1U 600/680W Многоканальный выход 80PLUS gold блок питания, 24pin выход
- Peripheral накопители: Опционально 1 x CD-ROM накопитель
- Безопасность и электромагнитная совместимость БП: BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Габариты (L x W x H): 220 x 100 x 40 mm
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Блок питания: Выходная мощность и входное питание: 600W с Вход 100 - 140Vac680W с Вход 180 - 240Vac
- Блок питания: Линия -12V: Максимум: 0.5A / Минимум: 0A
- дисковых отсеков: 2 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2; SAS или enterprise SATA HDD только рекомендуется
- Бренд: Supermicro
- Модель: CSE-811TQ-600B
- Артикул: CSE-811TQ-600B
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-811TQ-600B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0061L, Supermicro CBL-0157L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-812L-600UB. Этот вариант рассматривают для проекта со следующими требованиями: 1U/E-ATX, 1U/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-111TQ-600CB. В спецификации альтернативного проекта ориентиром служат параметры: 1U/E-ATX/ATX/Micro-ATX, глубина: 21.95" (558 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Комплектация
В спецификации поставки для CSE-811TQ-600B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-290-82307-0B, SC811, MCP-290-82309-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-811TQ-600B
Идентификация
- Артикул
- CSE-811TQ-600B
- Бренд
- Supermicro
- Модель
- CSE-811TQ-600B
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1 полная высота & полная длина расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 24.4" (620 mm) x 7.7" (178 mm) x 27.4" (686 mm)
- Глубина
- 22.6" (574 mm)
- Дисковая объединительная плата
- 811 SAS BACKPLANE W SES2
- Индикаторы
- 2 Сеть Активность Индикаторы HDD активность LED Питание Состояние LED Система Индикатор перегрева
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса
- Масса брутто
- 27 lbs (12.25 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 2x USB Порт
- Форм-фактор
- 1U стоечный Корпус - поддерживается для максимум материнская плата sizes из 12" x 10" и Micro-ATX 9.6" x 9.6"
- Цвет
- Чёрный
- Ширина
- 16.8" (426 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 600/680W Многоканальный выход 80PLUS gold блок питания, 24pin выход
- Блок питания: Выходная мощность и входное питание
- 600W с Вход 100 - 140Vac680W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 220 x 100 x 40 mm
- Блок питания: Линия +12V
- Максимум: 49A / Минимум: 1A (100Vac - 140Vac) Максимум: 56A / Минимум: 1A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +3.3V
- Максимум: 16A / Минимум: 0.8A
- Блок питания: Линия +5V
- Максимум: 20A / Минимум: 1A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- Gold Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 92%
- Вентиляторы
- 2 x 10cm blower
Подсистема хранения
- Peripheral накопители
- Опционально 1 x CD-ROM накопитель
- дисковых отсеков
- 2 x 3.5" горячая замена SAS/SATA отсек для накопителя с SES2; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
