Артикул: CSE-523L-505B
В наличии

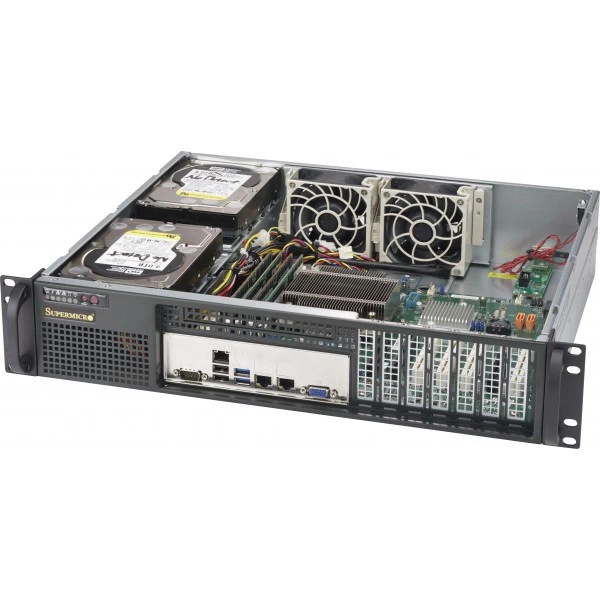

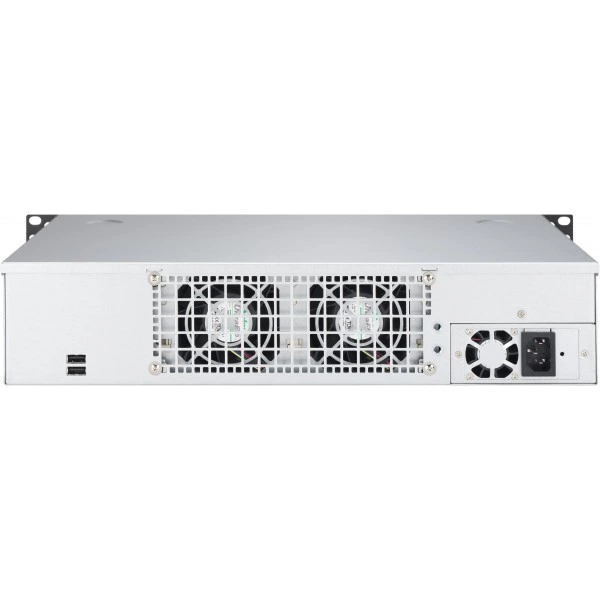

Серверный корпус Supermicro CSE-523L-505B 2U/ATX, до 500W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-523L-505B
Supermicro CSE-523L-505B - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 16.8" (426 mm).
Глубина - 14.5" (368 mm).
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
При подборе фиксируют точное исполнение CSE-523L-505B. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Технические особенности
- Форм-фактор: 2U/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 16.8" (426 mm)
- Глубина: 14.5" (368 mm)
- Peripheral накопители: Опционально 1x slim DVD-ROM отсек для накопителя
- Цвет: Чёрный
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Габариты упаковки (W x H x L): 23" (584 mm) x 10" (254 mm) x 20" (508 mm)
- дисковых отсеков: 2x 3.5" стационарный отсек для накопителя; Опционально до 4x 2.5" стационарный отсек для накопителя
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- Расширение слоты: 7x Низкопрофильное исполнение расширение слот
- Модель: CSE-523L-505B
- Блок питания: Эффективность питания: 93%
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-523L-505B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 500W PWS-505P-1H, Supermicro CSE-PT8L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-826TQ-R500LPB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 2U/E-ATX/ATX, ширина: 17.2" (437 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-822i-333LPB. В спецификации альтернативного проекта ориентиром служат параметры: 2U Корпус для материнская плата поддержка размер: (ATX 12" x 10") (E, до 380W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Комплектация
В спецификации поставки для CSE-523L-505B зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-0289L, CBL-0488L, MCP-220-00048-0N, SC515U. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-523L-505B
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-523L-505B
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 23" (584 mm) x 10" (254 mm) x 20" (508 mm)
- Глубина
- 14.5" (368 mm)
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 28 lbs (12.7 kg)
- Модель
- CSE-523L-505B
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 2U Корпус - поддерживается для максимум материнская плата sizes из 12" x 10" ATX
- Цвет
- Чёрный
- Ширина
- 16.8" (426 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 500W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 180 x 100 x 40 mm
- Блок питания: Линия +12V
- Максимум: 41A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +3.3V
- Максимум: 12A / Минимум: 0.2A
- Блок питания: Линия +5V
- Максимум: 15A / Минимум: 0.2A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.2A / Минимум: 0A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 93%
- Вентиляторы
- 2x 8cm горячая замена вытяжной вентиляторы & воздух кожух
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 2x 3.5" стационарный отсек для накопителя; Опционально до 4x 2.5" стационарный отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-523L-505B)
- Материнская плата Name; X11SSA-F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
