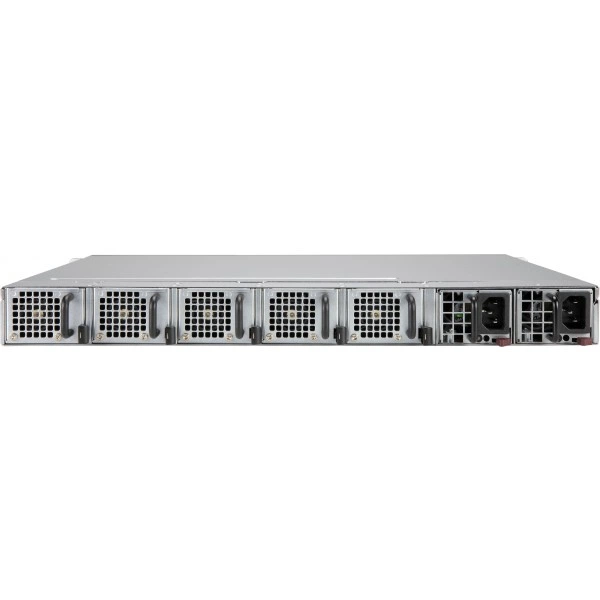

Серверный корпус Supermicro CSE-515M-R804 специальный форм-фактор, до 800W, высота: 1.7" (43 mm)

Основное описание серверного корпуса Supermicro CSE-515M-R804

Supermicro CSE-515M-R804 - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.

Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.

Форм-фактор - специальный форм-фактор.

процессор Поддержка - Один Intel® и AMD процессоры.

Высота - 1.7" (43 mm).

Ширина - 17.2" (437 mm).

Глубина - 15.7" (399 mm).

Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

При подборе фиксируют точное исполнение CSE-515M-R804. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Технические особенности

• Форм-фактор: специальный форм-фактор
• процессор Поддержка: Один Intel® и AMD процессоры
• Высота: 1.7" (43 mm)
• Ширина: 17.2" (437 mm)
• Глубина: 15.7" (399 mm)
• Вентиляторы: 3x 40x56mm счётчик-rotation PWM вентиляторы, с горячей заменой
• Индикаторы: Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Вентилятор Отказ/Система Over Тепло LED
• Блок питания: Тип выходного подключения: Объединительные платы (контактная гребёнка)
• Блок питания: Выходная мощность и входное питание: 800W с Вход 230 - 240Vdc; 800W с Вход 200 - 240Vac; 750W с Вход 100 - 127Vac
• Блок питания: Распределитель питания: PDB-PT515M-2424; O/P: 12V/65; +5V Максимум: 17A; +3.3V Максимум: 13A; -12V Максимум: 0A
• Блок питания: Линия +12V: Максимум: 62.5A / Минимум: 0.5A (100Vac - 127Vac); Максимум: 66.6A / Минимум: 0.5A (230Vdc - 240Vdc); Максимум: 66.6A / Минимум: 0.5A (200Vac - 240Vac)
• Масса брутто: 18 lbs (8.16 kg)
• Относительная влажность хранения: 5% - 95% (без конденсации)
• Безопасность и электромагнитная совместимость БП: BSMI; CCC; CE/EMC; UL/CB
• Тип оборудования: Корпуса
• Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации

Применение

Супермикро CSE-515M-R804 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для прикладного массива учитывают требования приложения и порядок резервного копирования. Аппаратную конфигурацию оценивают вместе с этими процедурами.

В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro c709231, Supermicro CBL-0191L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Конструкция

Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.

Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Монтаж и эксплуатация

Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro CSE-515M-R601. При подборе для другой конфигурации полезно проверить такое исполнение: до 600W, Поддержка специальный форм-фактор WIO MB размер до 8"x10". При выборе ориентируются на электрическую нагрузку и схему питания системы.

В качестве аналога рассмотрите Supermicro CSE-515-280UB. В спецификации альтернативного проекта ориентиром служат параметры: 1U Корпус поддерживается для максимум материнская плата размер из 12", до 280W. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Комплектация

В заявке на CSE-515M-R804 укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-310-51504-0B, SC515M, MCP-290-00064-0N, MCP-290-00016-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
