Артикул: CSE-513BTQC-350WB
В наличии

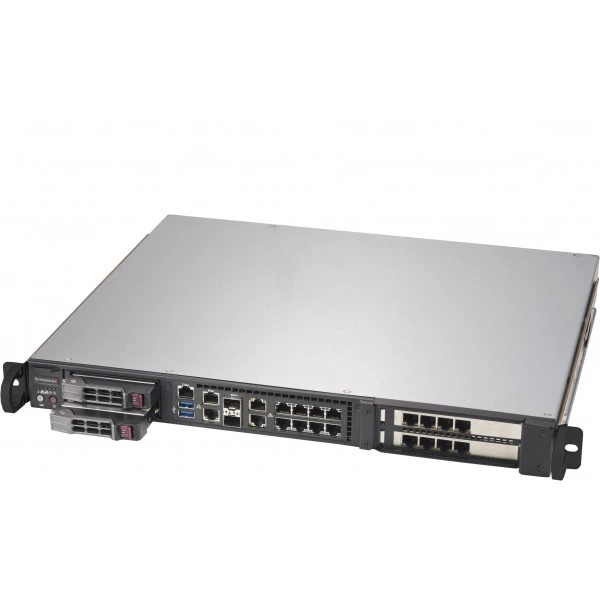

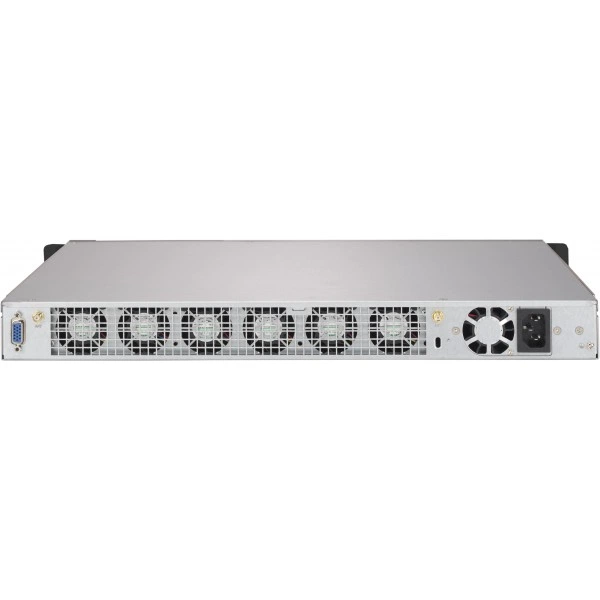

Серверный корпус Supermicro CSE-513BTQC-350WB до 350W, высота: 1.7" (43 mm), ширина: 17.2" (437 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-513BTQC-350WB
Supermicro CSE-513BTQC-350WB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - Оптимизированный для WIO (W серия) материнские платы, поддержка MB размер до 12" x 13".
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 15" (381 mm).
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При подборе фиксируют точное исполнение CSE-513BTQC-350WB. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Технические особенности
- Форм-фактор: Оптимизированный для WIO (W серия) материнские платы, поддержка MB размер до 12" x 13"
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 15" (381 mm)
- Индикаторы: Питание состояние LED; HDD активность LED; Система Информация LED; 2 Сеть Активность Индикаторы
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Блок питания: Частота входного питания AC: 50-60Hz
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Порты: 4x LAN Порт; 1x VGA; 4x USB Порт; 1x IPMI; 1x Com Порт
- Блок питания: Линия +5V: Максимум: 15A / Минимум: 0.2A
- Артикул: CSE-513BTQC-350WB
- Блок питания: Габариты (L x W x H): 180 x 100 x 40 mm
- Цвет: Чёрный
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-513BTQC-350WB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c709231, Supermicro CBL-0234L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-513BTQC-350B. В спецификации альтернативного проекта ориентиром служат параметры: Mini 1U/E-ATX, Mini 1U/E-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-813MF2TQC-350RCB. Этот вариант рассматривают для проекта со следующими требованиями: 1U корпус, поддержка материнская плата sizes: специальный форм-фактор, глубина: 19.98" (507 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Комплектация
В заявке на CSE-513BTQC-350WB укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-220-00137-0N, CBL-0206L, CBL-CDAT-0662, CBL-0481L. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-513BTQC-350WB
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 2x Полная высота, Half-length расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Артикул
- CSE-513BTQC-350WB
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 19.5" (495 mm) x 6.9" (175 mm) x 22.4" (569 mm)
- Глубина
- 15" (381 mm)
- Дисковая объединительная плата
- 2-Порт 2U SAS3 12Gbps объединительная плата, поддержка до 2x 2.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Единица Идентификация (UID) кнопка
- Масса брутто
- 14.5 lbs (6.58 kg)
- Модель
- CSE-513BTQC-350WB
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Порты
- 4x LAN Порт; 1x VGA; 4x USB Порт; 1x IPMI; 1x Com Порт
- Форм-фактор
- Оптимизированный для WIO (W серия) материнские платы, поддержка MB размер до 12" x 13"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class B; TUV/CB
- Блок питания: Выходная мощность и входное питание
- 350W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 180 x 100 x 40 mm
- Блок питания: Линия +12V
- Максимум: 29A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +3.3V
- Максимум: 12A / Минимум: 0.2A
- Блок питания: Линия +5V
- Максимум: 15A / Минимум: 0.2A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.2A / Минимум: 0A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 93%
- Вентиляторы
- 4x 40x28mm PWM вентиляторы; Опционально 2x 40x28mm PWM вентиляторы
Подсистема хранения
- дисковых отсеков
- Опционально 4x 2.5" стационарный отсек для накопителя с монтажной планкой; до 2x 2.5" горячая замена отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-513BTQC-350WB)
- Материнская плата Name; X11SDW-8C-TP13FX11SDW-4C-TP13F+X11SDW-4C-TP13FX11SDW-16C-TP13F+X11SDW-16C-TP13FX11SDW-14C-TP13FX11SDW-14CNT-TP13FX11SDW-14CN-TP13F+X11SDW-12C-TP13F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
