Артикул: CSE-512F-350B1
В наличии

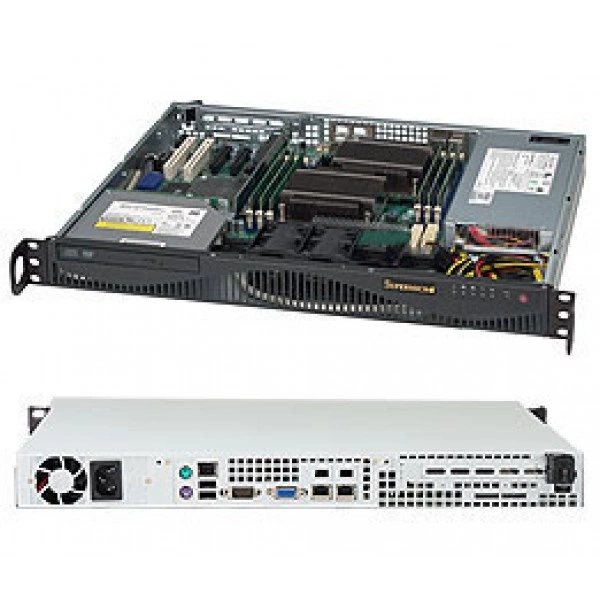

Серверный корпус Supermicro CSE-512F-350B1 Mini 1U/ATX, до 350W, высота: 1.7" (43 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-512F-350B1
Supermicro CSE-512F-350B1 - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - Mini 1U/ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 14.5" (368 mm).
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
При подборе фиксируют точное исполнение CSE-512F-350B1. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Технические особенности
- Форм-фактор: Mini 1U/ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 14.5" (368 mm)
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Блок питания: Частота входного питания AC: 50-60Hz
- Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
- Блок питания: Тип выходного подключения: 24pin ATX
- Вентиляторы: 2x 4cm счётчик-rotating PWM вентиляторы
- Цвет: Чёрный
- Блок питания: Линия +12V: Максимум: 29A / Минимум: 0.5A (100Vac - 240Vac)
- Расширение слоты: 1x Полная высота, Half-length расширение слот (Райзер Плата Required)
- Индикаторы: Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Вентилятор Отказ/Система Over Тепло LED
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-512F-350B1 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro FAN-0087L4, Supermicro MCP-220-00044-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-515-350. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Поддержка STD и WIO MB размер до 12???x13???, глубина: 16.9" (429 mm). Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro CSE-513BTQC-350B. В спецификации альтернативного проекта ориентиром служат параметры: Mini 1U/E-ATX, глубина: 15" (381 mm). Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Комплектация
В заявке на CSE-512F-350B1 укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-220-00051-0N, MCP-220-00044-0N, MCP-220-51202-0N, SC512. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-512F-350B1
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 1x Полная высота, Half-length расширение слот (Райзер Плата Required)
Конструкция и монтаж
- Артикул
- CSE-512F-350B1
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 22" (559 mm) x 6.3" (160 mm) x 20" (508 mm)
- Глубина
- 14.5" (368 mm)
- Индикаторы
- Питание состояние LED; HDD активность LED; 2 Сеть Активность Индикаторы; Вентилятор Отказ/Система Over Тепло LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 14 lbs (6.35 kg)
- Масса нетто
- 11 lbs (4.99 kg)
- Модель
- CSE-512F-350B1
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Форм-фактор
- 14.5" Mini 1U корпус - поддерживается максимум материнская плата sizes: ATX 12" x 10"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class B; TUV/CB
- Блок питания: Выходная мощность и входное питание
- 350W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 180 x 100 x 40 mm
- Блок питания: Линия +12V
- Максимум: 29A / Минимум: 0.5A (100Vac - 240Vac)
- Блок питания: Линия +3.3V
- Максимум: 12A / Минимум: 0.2A
- Блок питания: Линия +5V
- Максимум: 15A / Минимум: 0.2A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.2A / Минимум: 0A
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 93%
- Вентиляторы
- 2x 4cm счётчик-rotating PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1x Slim DVD-ROM накопитель; 1x slim DVD-ROM отсек для накопителя
- дисковых отсеков
- 2x 3.5" стационарный отсек для накопителя; SAS или enterprise SATA HDD только рекомендуется
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-512F-350B1)
- Материнская плата Name; X12STH-LN4FX11SPM-TPFX11SPM-TFX11SPM-FX11SPL-FX11SPI-TFX11SCZ-QX11SCZ-FX11SCM-LN8FX11SCM-FX11SCL-LN4FX13SAZ-FX13SAZ-QX13SCH-FX13SCH-LN4F? X12STL-FX12STH-F
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
