Артикул: CSE-506TQC-R301
В наличии

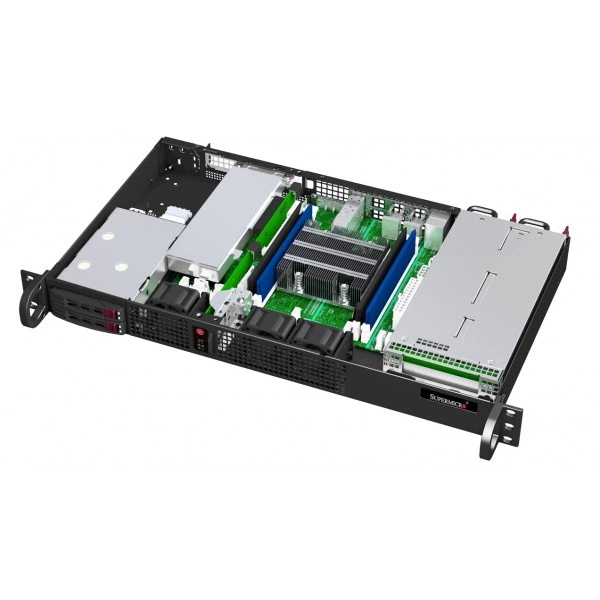

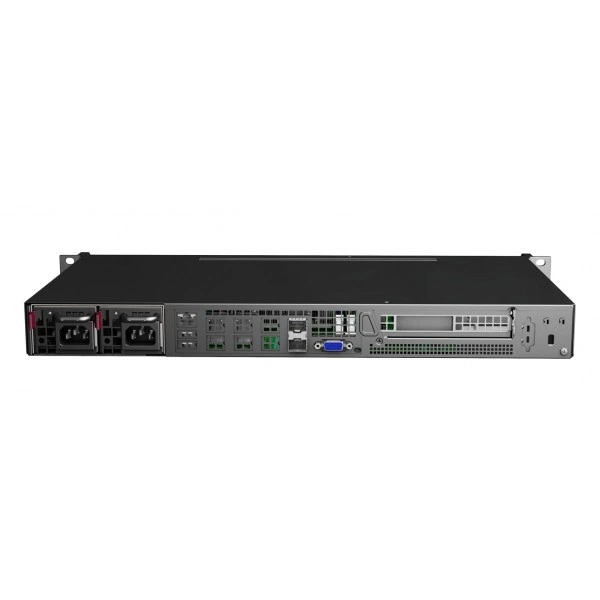

Серверный корпус Supermicro CSE-506TQC-R301 Mini 1U/Flex-ATX/Mini-ITX, Intel® Xeon® процессоры, до 65W, до 300W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-506TQC-R301
Supermicro CSE-506TQC-R301 - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - Mini 1U/Flex-ATX/Mini-ITX.
процессор Поддержка - Один Intel® Xeon® процессоры, до 65W.
Высота - 1.7" (43 mm).
Ширина - 17.2" (437 mm).
Глубина - 9.8" (249 mm).
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе фиксируют точное исполнение CSE-506TQC-R301. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Технические особенности
- Форм-фактор: Mini 1U/Flex-ATX/Mini-ITX
- процессор Поддержка: Один Intel® Xeon® процессоры, до 65W
- Высота: 1.7" (43 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 9.8" (249 mm)
- Индикаторы: HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы; Питание LED
- Цвет: Чёрный
- Блок питания: Линия -12V: Максимум: 0.5A / Минимум: 0A
- Масса нетто: 4.73 lbs (2.15 kg)
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Блок питания: Габариты (L x W x H): 220 x 106 x 40.5 mm
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Блок питания: Частота входного питания AC: 50-60Hz
- Дисковая объединительная плата: 2-Порт 2U SAS3 12Gbps объединительная плата, поддержка до 2x 2.5-inch SAS3/SATA3 HDD/SSD
- Бренд: Supermicro
- Модель: CSE-506TQC-R301
- Артикул: CSE-506TQC-R301
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-506TQC-R301 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro FAN-0065L4, Supermicro MCP-220-82616-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-510T-203B. При подборе для другой конфигурации полезно проверить такое исполнение: Mini 1U/Micro-ATX, до 200W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-513BTQC-350B. В спецификации альтернативного проекта ориентиром служат параметры: Mini 1U/E-ATX, до 350W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
При заказе согласуйте состав позиции CSE-506TQC-R301 вместе с монтажными принадлежностями для выбранной установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики CSE-506TQC-R301
Идентификация
- Артикул
- CSE-506TQC-R301
- Бренд
- Supermicro
- Модель
- CSE-506TQC-R301
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- до 1x Полная высота, Half-length расширение слот (Райзер Плата Required, See 'Отсеки для накопителей' для возможные конфигурации)
Конструкция и монтаж
- Высота
- 1.7" (43 mm)
- Габариты упаковки (W x H x L)
- 18.7" (475 mm) x 6.69" (170 mm) x 25.98" (660 mm)
- Глубина
- 9.8" (249 mm)
- Дисковая объединительная плата
- 2-Порт 2U SAS3 12Gbps объединительная плата, поддержка до 2x 2.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы; Питание LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 14.5 lbs (6.58 kg)
- Масса нетто
- 4.73 lbs (2.15 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Опционально Корпус вскрытие коммутатор
- Форм-фактор
- 9.8" Чёрный Mini 1U Форм-фактор которые поддерживается Flex-ATX (9"x7.5") & Mini-ITX (6.7"x6.7") MB
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 300W с Вход 100 - 240Vac
- Блок питания: Габариты (L x W x H)
- 220 x 106 x 40.5 mm
- Блок питания: Линия +12V
- Максимум: 25A / Минимум: 1A (100Vac - 240Vac)
- Блок питания: Линия +3.3V
- Максимум: 20A / Минимум: 0A
- Блок питания: Линия +5V
- Максимум: 20A / Минимум: 0A
- Блок питания: Линия +5Vsb
- Максимум: 3A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: 0.5A / Минимум: 0A
- Блок питания: Сертификация
- 80 Plus Gold (Сертификация Pending)
- Блок питания: Тип выходного подключения
- 24pin ATX
- Блок питания: Частота входного питания AC
- 50-60Hz
- Вентиляторы
- 1x Высокий-efficiency блок питания с тепловой управление вентиляторы; 3x 40x28mm PWM вентиляторы (Вентилятор PN: FAN-0065L4 / 13K RPM вентилятор. 2 для система охлаждение, 1 для PCIe плата охлаждение)
Подсистема хранения
- дисковых отсеков
- Or опционально 4x 2.5" Внутренний отсек для накопителя; до 2x 2.5" горячая замена SAS3/SATA отсек для накопителя; Or опционально 1x 3.5" Внутренний отсек для накопителя; Or опционально 1x 2.5" Внутренний отсек для накопителя с 1 Полная высота, Half-length PCI; Только SAS или enterprise SATA HDD рекомендуется
Процессорная подсистема
- процессор Поддержка
- Один Intel® Xeon® процессоры, до 65W
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
