Артикул: CSE-417BE1C-R1K28LPB
В наличии

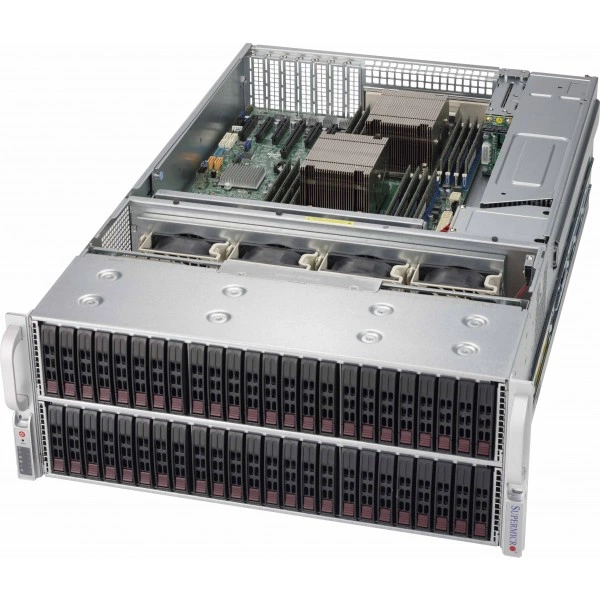

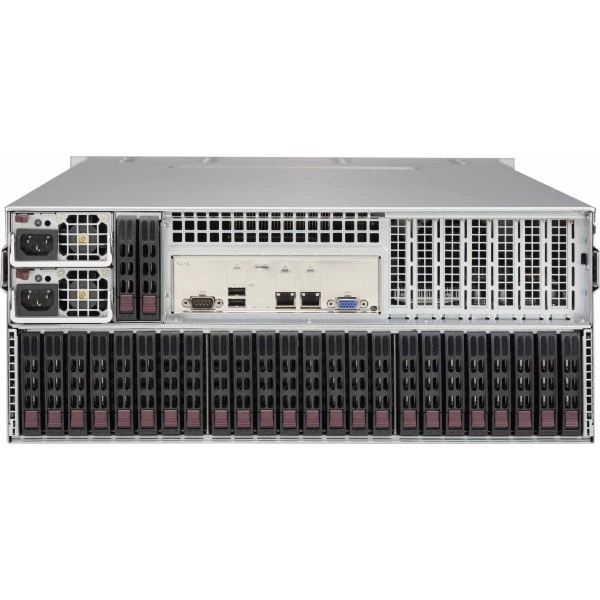

Серверный корпус Supermicro CSE-417BE1C-R1K28LPB 4U/E-ATX, до 1280W, до 1000W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-417BE1C-R1K28LPB
Supermicro CSE-417BE1C-R1K28LPB - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 4U/E-ATX.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 7" (178 mm).
Ширина - 17.2" (437 mm).
Глубина - 27.5" (699 mm).
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
При подборе фиксируют точное исполнение CSE-417BE1C-R1K28LPB. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Технические особенности
- Форм-фактор: 4U/E-ATX
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 7" (178 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 27.5" (699 mm)
- Кнопки: Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто: 80 lbs (36.29 kg)
- Блок питания: Линия +12Vsb: Максимум: NAA
- Система Мониторинг: Корпус вскрытие коммутатор
- Блок питания: Выходная мощность и входное питание: 1000W с Вход 100 - 140Vac1280W с Вход 180 - 240Vac
- Блок питания: Линия -12V: Максимум: NAA
- Блок питания: Распределитель питания: PDB-PT416-8824 O/P: 12V/135 +5V Максимум: 100 +3.3V Максимум: 30 -12V Максимум: 0.6
- Peripheral накопители: Опционально 2 x 2.5" горячая замена отсек для накопителя
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Бренд: Supermicro
- Модель: CSE-417BE1C-R1K28LPB
- Артикул: CSE-417BE1C-R1K28LPB
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-417BE1C-R1K28LPB подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При организации вычислительной инфраструктуры заранее определяют порядок обслуживания. Монтаж и подключение планируют вместе с эксплуатационными задачами.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS3-216EL1, Supermicro FAN-0126L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-417BE1C-R1K28WB. В спецификации альтернативного проекта ориентиром служат параметры: 4U корпус для материнская плата поддержка размер из специальный форм-ф, 4U корпус для материнская плата поддержка размер из специальный форм-ф. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-417BE2C-R1K28WB. При подборе для другой конфигурации полезно проверить такое исполнение: 4U корпус для материнская плата поддержка размер из специальный форм-ф, 4U корпус для материнская плата поддержка размер из специальный форм-ф. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Комплектация
В спецификации поставки для CSE-417BE1C-R1K28LPB зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-220-82609-0N, MCP-220-84701-0N, MCP-210-84601-0B, MCP-290-00061-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-417BE1C-R1K28LPB
Идентификация
- Артикул
- CSE-417BE1C-R1K28LPB
- Бренд
- Supermicro
- Модель
- CSE-417BE1C-R1K28LPB
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 7 низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Высота
- 7" (178 mm)
- Габариты упаковки (W x H x L)
- 27.2" (691 mm) x 17.4" (442 mm) x 39.6" (1006 mm)
- Глубина
- 27.5" (699 mm)
- Дисковая объединительная плата
- 24-порт 2U SAS3 12Gbps один-expander объединительная плата, поддержка до 24x 2.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- 2 Сеть Активность Индикаторы Вентилятор Отказ/Система Over Тепло LED HDD активность LED Питание Состояние LED
- Кнопки
- Питание On/Off кнопка Система Кнопка сброса Единица Идентификация (UID) кнопка
- Масса брутто
- 80 lbs (36.29 kg)
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 4U корпус - поддерживается для максимум материнская плата sizes: 13.68" x 13", E-ATX
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI CCC CE/EMC FCC class B TUV/CB UL/CUL
- Блок питания: Блоки питания
- 1U 1280W Резервируемое Platinum 95%+ Super Quiet Блок питания с PMbus
- Блок питания: Выходная мощность и входное питание
- 1000W с Вход 100 - 140Vac1280W с Вход 180 - 240Vac
- Блок питания: Габариты (L x W x H)
- 336 x 76 x 40 mm
- Блок питания: Линия +12V
- Максимум: 83A / Минимум: 0.5A (100Vac - 140Vac) Максимум: 106.7A / Минимум: 0.5A (180Vac - 240Vac)
- Блок питания: Линия +12Vsb
- Максимум: NAA
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Линия -12V
- Максимум: NAA
- Блок питания: Распределитель питания
- PDB-PT416-8824 O/P: 12V/135 +5V Максимум: 100 +3.3V Максимум: 30 -12V Максимум: 0.6
- Блок питания: Сертификация
- Platinum Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 95%
- Вентиляторы
- 7 x 8cm горячая замена резервируемое PWM охлаждение вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 2 x 2.5" горячая замена отсек для накопителя
- дисковых отсеков
- 72 x 2.5" горячая замена SAS/SATA отсек для накопителя; Опционально 2 x 2.5" горячая замена отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
