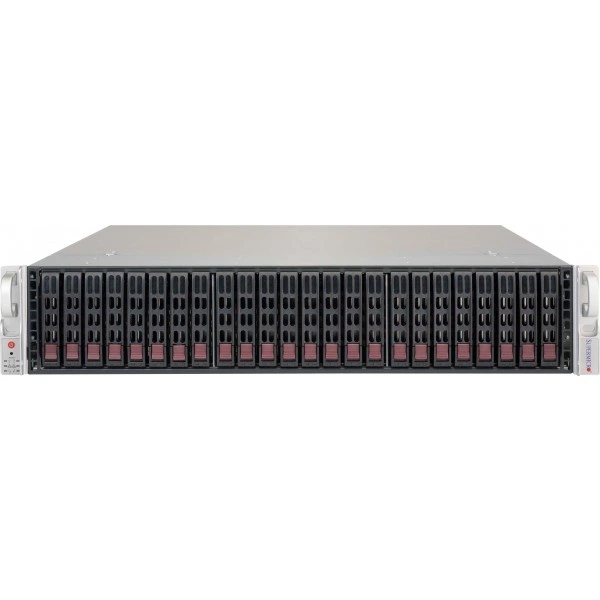

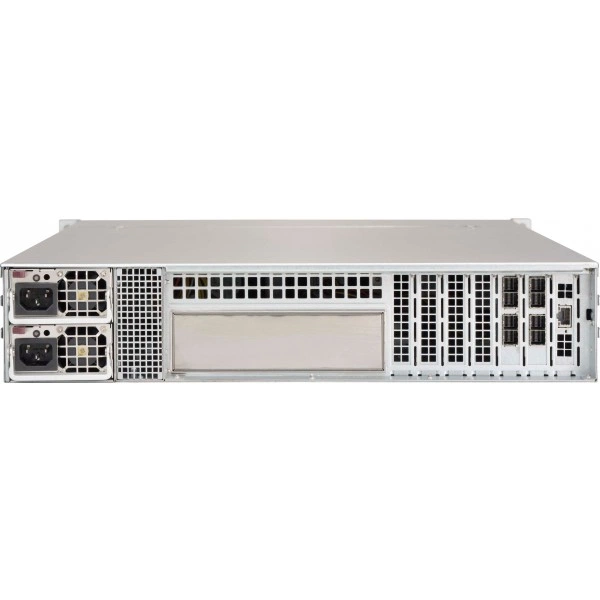

Серверный корпус Supermicro CSE-216BE2C-R609JBOD 2U, до 650W, высота: 3.5" (89 mm)

Основное описание серверного корпуса Supermicro CSE-216BE2C-R609JBOD

Supermicro CSE-216BE2C-R609JBOD - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.

Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.

Форм-фактор - 2U.

Высота - 3.5" (89 mm).

Ширина - 17.2" (437 mm).

Глубина - 24.8" (630 mm).

Масса брутто - 61 lbs (27.67 kg).

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

При подборе фиксируют точное исполнение CSE-216BE2C-R609JBOD. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Технические особенности

• Форм-фактор: 2U
• Высота: 3.5" (89 mm)
• Ширина: 17.2" (437 mm)
• Глубина: 24.8" (630 mm)
• Масса брутто: 61 lbs (27.67 kg)
• Блок питания: Линия +12V: Максимум: 54.16A / Минимум: 0A (200Vdc - 240Vdc)(для CCC только); Максимум: 54.16A / Минимум: 0A (200Vac - 240Vac); Максимум: 50A / Минимум: 0A (100Vac - 127Vac)
• Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
• Кнопки: Питание On/Off кнопка; Система Сброс кнопка; Единица Идентификация (UID) кнопка
• Масса нетто: 31 lbs (14.06 kg)
• Система Мониторинг: IPMI
• Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
• Относительная влажность хранения: 5% - 95% (без конденсации)
• дисковых отсеков: 24x 2.5" горячая замена HDD отсек для JBOD solution
• Блок питания: Распределитель питания: PDB-PT216-2824; O/P: 12V/100; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
• Бренд: Supermicro
• Модель: CSE-216BE2C-R609JBOD
• Артикул: CSE-216BE2C-R609JBOD
• Тип оборудования: Корпуса
• Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации

Применение

Супермикро CSE-216BE2C-R609JBOD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При организации вычислительной инфраструктуры заранее определяют порядок обслуживания. Монтаж и подключение планируют вместе с эксплуатационными задачами.

Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro c393891. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Конструкция

Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.

Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Монтаж и эксплуатация

Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro CSE-826BE2C-R609JBOD. Этот вариант рассматривают для проекта со следующими требованиями: глубина: 25.5" (647 mm), 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro CSE-826BE1C-R609JBOD. В спецификации альтернативного проекта ориентиром служат параметры: глубина: 25.5" (647 mm), 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Комплектация

Комплектование позиции CSE-216BE2C-R609JBOD удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-SAST-0677, CBL-SAST-0573, CBL-SAST-0690-1. Необходимый состав поставки согласуют с выбранной конфигурацией.
