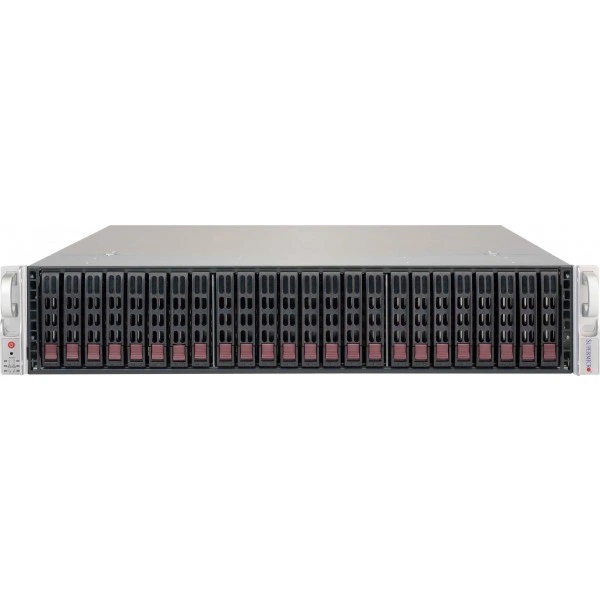

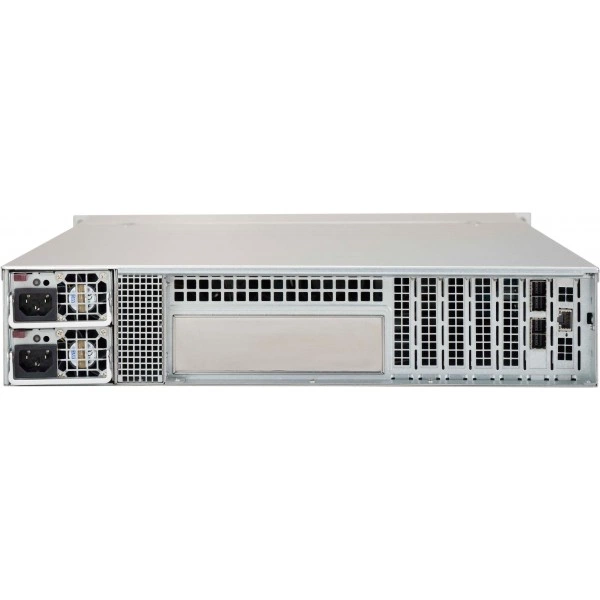

Серверный корпус Supermicro CSE-216BE1C-R609JBOD 2U, до 650W, высота: 3.5" (89 mm)

Основное описание серверного корпуса Supermicro CSE-216BE1C-R609JBOD

Supermicro CSE-216BE1C-R609JBOD - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.

Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.

Форм-фактор - 2U.

Высота - 3.5" (89 mm).

Ширина - 17.2" (437 mm).

Глубина - 24.8" (630 mm).

Масса брутто - 61 lbs (27.67 kg).

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

При подборе фиксируют точное исполнение CSE-216BE1C-R609JBOD. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.

Технические особенности

• Форм-фактор: 2U
• Высота: 3.5" (89 mm)
• Ширина: 17.2" (437 mm)
• Глубина: 24.8" (630 mm)
• Масса брутто: 61 lbs (27.67 kg)
• Дисковая объединительная плата: 24-Порт 2U SAS3 12Gbps один-expander объединительная плата, поддержка до 24x 2.5-inch SAS3/SATA3 HDD/SSD
• Рабочая температура: 5?°C - 35?°C (41?°F - 95?°F)
• Блок питания: Частота входного питания AC: 50-60Hz
• Относительная влажность хранения: 5% - 95% (без конденсации)
• Блок питания: Габариты (L x W x H): 336 x 76 x 40 mm
• Блок питания: Распределитель питания: PDB-PT216-2824; O/P: 12V/100; +5V Максимум: 30A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
• Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
• Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
• Совместимые контроллеры SAS: AOC-SAS3-9380-8E: SAS 12Gb/s PCIe 3.0 8-Порт MegaRAID Контроллер; AOC-SAS3-9300-8E: SAS 12Gb/s PCIe 3.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-8E: SAS 12Gb/s PCIe 4.0 8-Порт Узел Bus Адаптер; AOC-SAS3-9500-16E: SAS 12Gb/s PCIe 4.0 16-Порт Узел Bus Адаптер; AOC-SAS3-9580-8I8E: SAS 12Gb/s PCIe 4.0 8-Порт MegaRAID Контроллер
• Бренд: Supermicro
• Модель: CSE-216BE1C-R609JBOD
• Артикул: CSE-216BE1C-R609JBOD
• Тип оборудования: Корпуса
• Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации

Применение

Супермикро CSE-216BE1C-R609JBOD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.

В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro BPN-SAS-825TQ, Supermicro c393891. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.

Монтаж и эксплуатация

Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro CSE-826BE1C-R609JBOD. В спецификации альтернативного проекта ориентиром служат параметры: глубина: 25.5" (647 mm), 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro CSE-826BE2C-R609JBOD. В спецификации альтернативного проекта ориентиром служат параметры: глубина: 25.5" (647 mm), 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Комплектация

При заказе согласуйте состав позиции CSE-216BE1C-R609JBOD вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-SAST-0677, CBL-SAST-0573, CBL-SAST-0690-1. Необходимый состав поставки согласуют с выбранной конфигурацией.
