Артикул: CSE-213XAC-R1K05LP
В наличии

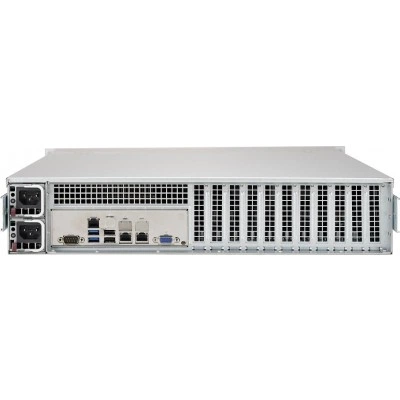

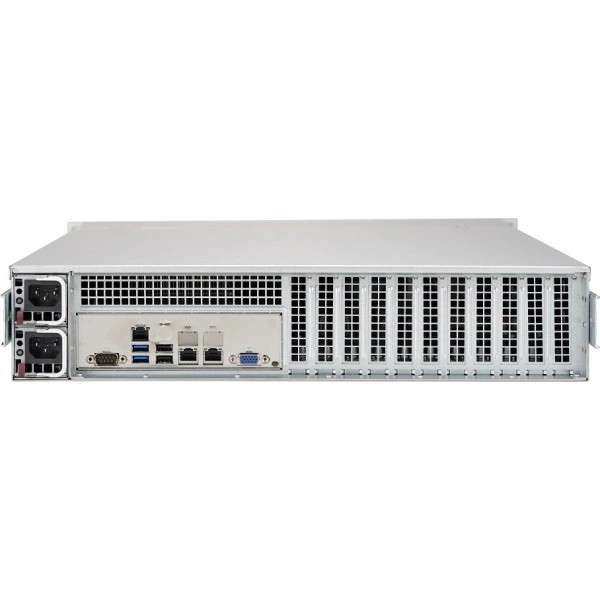

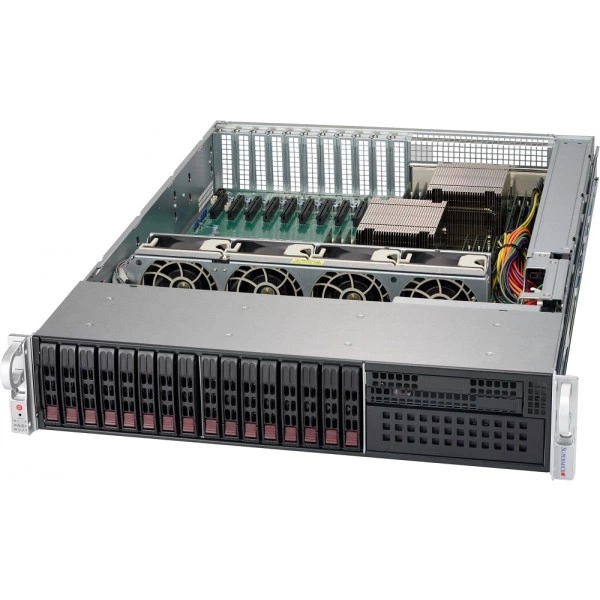

Серверный корпус Supermicro CSE-213XAC-R1K05LP 2U, до 1000W, высота: 3.5" (89 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание серверного корпуса Supermicro CSE-213XAC-R1K05LP
Supermicro CSE-213XAC-R1K05LP - серверный корпус. Изделие обеспечивает механическое размещение компонентов серверной конфигурации.
Корпус подбирают с учётом размеров платы, состава накопителей и охлаждения. Планируемое наполнение определяет требования к внутреннему пространству и питанию.
Форм-фактор - 2U.
процессор Поддержка - Два и Один Intel® и AMD процессоры.
Высота - 3.5" (89 mm).
Ширина - 17.2" (437 mm).
Глубина - 25.6" (650 mm).
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При подборе фиксируют точное исполнение CSE-213XAC-R1K05LP. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Компоновка корпуса помогает организовать монтаж оборудования и обслуживание системы. Для практического результата проверяют совместимость всех устанавливаемых узлов.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Форм-фактор: 2U
- процессор Поддержка: Два и Один Intel® и AMD процессоры
- Высота: 3.5" (89 mm)
- Ширина: 17.2" (437 mm)
- Глубина: 25.6" (650 mm)
- Блок питания: Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Температура хранения: -40?°C - 70?°C (-40?°F - 158?°F)
- Peripheral накопители: Опционально 1x slim DVD-ROM отсек для накопителя; Опционально 1x COM порт tray; Опционально 2x USB 2.0 порты; 1x стандартный 5.25" отсек для накопителя
- Блок питания: Габариты (L x W x H): 360 x 38 x 40 mm
- Индикаторы: Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
- Дисковая объединительная плата: 16-Порт 2U SAS3 12Gbps direct-attached объединительная плата, поддержка до 16x 2.5-inch SAS3/SATA3 HDD/SSD
- Артикул: CSE-213XAC-R1K05LP
- Масса брутто: 58 lbs (26.31 kg)
- Тип оборудования: Корпуса
- Назначение изделия: Обеспечивает механическое размещение компонентов серверной конфигурации
Применение
Супермикро CSE-213XAC-R1K05LP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При обновлении дисковой подсистемы проверяют совместимость существующих узлов. Состав новых подключений фиксируют до начала сборки.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 1000W PWS-1K05A-1R, Supermicro BPN-SAS-825TQ. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Шасси формирует монтажное пространство и места крепления оборудования. При проектировании сборки учитывают движение воздуха и доступ к внутренним соединениям.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтаж и эксплуатация
Монтаж начинают с проверки корпуса и креплений. Электронные компоненты устанавливают после подготовки монтажных мест и кабельных трасс.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro CSE-216E26-R1200UB. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 1200W, 2U/E-ATX/ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro CSE-213AC8-R1K23WB. При подборе для другой конфигурации полезно проверить такое исполнение: 2U корпус поддерживается для максимум материнская плата sizes - SMC сп, до 1200W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Комплектация
Для исполнения CSE-213XAC-R1K05LP заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-SAST-0591, CBL-SAST-0568, CBL-SAST-0508-01, MCP-220-81502-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики CSE-213XAC-R1K05LP
Идентификация
- Тип оборудования
- Корпуса
Интерфейсы и расширение
- Расширение слоты
- 11x Низкопрофильное исполнение расширение слот
Конструкция и монтаж
- Артикул
- CSE-213XAC-R1K05LP
- Бренд
- Supermicro
- Высота
- 3.5" (89 mm)
- Габариты упаковки (W x H x L)
- 26.4" (671 mm) x 11.3" (287 mm) x 39.8" (1011 mm)
- Глубина
- 25.6" (650 mm)
- Дисковая объединительная плата
- 16-Порт 2U SAS3 12Gbps direct-attached объединительная плата, поддержка до 16x 2.5-inch SAS3/SATA3 HDD/SSD
- Индикаторы
- Питание состояние LED; HDD активность LED; Система Информация LED; Отказ питания LED; 2 Сеть Активность Индикаторы
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 58 lbs (26.31 kg)
- Модель
- CSE-213XAC-R1K05LP
- Назначение изделия
- Обеспечивает механическое размещение компонентов серверной конфигурации
- Система Мониторинг
- Корпус вскрытие коммутатор
- Форм-фактор
- 2U стоечный корпус - поддерживается для максимум материнская плата sizes: 15.2" x 13.2"
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Питание и охлаждение
- Безопасность и электромагнитная совместимость БП
- BSMI; CCC; CE/EMC; FCC class A; UL/CB; UL/CUL
- Блок питания: Выходная мощность и входное питание
- 800W с Вход 100 - 127Vac; 1000W с Вход 200 - 240Vac
- Блок питания: Габариты (L x W x H)
- 360 x 38 x 40 mm
- Блок питания: Линия +12V
- Максимум: 66.7A / Минимум: 0A (100Vac - 127Vac); Максимум: 83A / Минимум: 0A (200Vac - 240Vac)
- Блок питания: Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Блок питания: Распределитель питания
- PDB-PT213X-3824; O/P: 12V/100A; +5V Максимум: 45A; +3.3V Максимум: 24A; -12V Максимум: 0.6A
- Блок питания: Сертификация
- Titanium Сертифицированный
- Блок питания: Тип выходного подключения
- Объединительные платы (контактная гребёнка)
- Блок питания: Частота входного питания AC
- 50-60Hz
- Блок питания: Эффективность питания
- 96%
- Вентиляторы
- 4x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- Peripheral накопители
- Опционально 1x slim DVD-ROM отсек для накопителя; Опционально 1x COM порт tray; Опционально 2x USB 2.0 порты; 1x стандартный 5.25" отсек для накопителя
- дисковых отсеков
- 16x 2.5" горячая замена SAS3/SATA отсек для накопителя
Процессорная подсистема
- процессор Поддержка
- Два и Один Intel® и AMD процессоры
Управление и совместимость
- Материнская плата (для CSE-213XAC-R1K05LP)
- Материнская плата Name; X9DRX+-FX11DPX-TX10DRX
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 5?°C - 35?°C (41?°F - 95?°F)
- Температура хранения
- -40?°C - 70?°C (-40?°F - 158?°F)
