Артикул: SBI-7125W-S6
В наличии

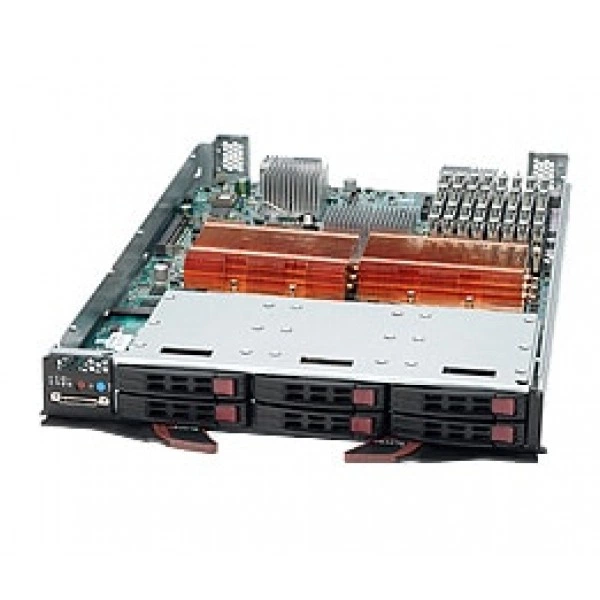

Вычислительный блейд-модуль Supermicro SBI-7125W-S6 ECC DDR2, IPMI, высота: 11.32" (288 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание блейд-модуля Supermicro SBI-7125W-S6
Supermicro SBI-7125W-S6 - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.
Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.
Системная плата - Super B7DW3.
Системная шина - 1600 / 1333 / 1066 MHz система bus.
Операционная система Программное обеспечение - Поддерживается 64-бит Операционные системы; Поддерживается 32-бит Операционные системы.
Объём памяти - Восемь 240-pin DIMM разъёмы; Поддерживается до 64 GB 800* / 667 / 533MHz DDR2; ECC FB-DIMM память; Два branch память bus; Память требуется be заполнены в пары.
Тип памяти - 800* /667 / 533MHz FB-DIMM (Fully Buffered; DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
При подборе фиксируют точное исполнение SBI-7125W-S6. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Технические особенности
- Системная плата: Super B7DW3
- Системная шина: 1600 / 1333 / 1066 MHz система bus
- Операционная система Программное обеспечение: Поддерживается 64-бит Операционные системы; Поддерживается 32-бит Операционные системы
- Объём памяти: Восемь 240-pin DIMM разъёмы; Поддерживается до 64 GB 800* / 667 / 533MHz DDR2; ECC FB-DIMM память; Два branch память bus; Память требуется be заполнены в пары
- Тип памяти: 800* /667 / 533MHz FB-DIMM (Fully Buffered; DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- горячая замена: 6x 2.5" SAS/SATA горячая замена отсеков для накопителей
- Процессоры и сокет: Два 771-pin LGA Разъёмы; Поддерживается до два Intel® 64-бит; Xeon® процессоры из the одинаковые тип ниже:; Четыре-Core Intel®; Xeon®процессор; 5400/5300; серия; (Harpertown; /Clovertown; процессор); Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия; (Wolfdale; /Woodcrest/Dempsey процессор)
- Соответствие требованиям Европы: EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE
- Соответствие требованиям США и Канады: UL60950-1 - CSA/CUL 60950-1
- Сетевые контроллеры: Intel® (ESB2) 82563EB Два-Порт Gigabit; Ethernet PHY Контроллер; Intel® I/OAT поддержка для; fast, scaleable, и reliable сетевые подключения
- KVM: 1 Передний Разъём для Supermicro KVM Плата
- Высота: 11.32" (288 mm)
- Чипсет: Intel® 5400 (Seaburg) чипсет; MCH + ESB2
- Тип BIOS: 16Mb Flash EEPROM с Phoenix® BIOS
- Тип оборудования: Серверные системы
- Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
Применение
Супермикро SBI-7125W-S6 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При расширении площадки оценивают существующую компоновку. Новые узлы согласуют со схемами питания и соединений.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro MCP-220-00047-0B, Supermicro SNK-P0030P. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Монтаж и эксплуатация
Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SBA-7121M-T1. При подборе для другой конфигурации полезно проверить такое исполнение: DDR2, DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SBA-7141M-T. Для сопоставления аппаратных возможностей можно рассмотреть вариант: DDR2, DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Комплектация
При подборе SBI-7125W-S6 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются SNK-P0030P, AOC-SIMBL, AOC-IBH-XDD, AOC-IBH-XDS. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SBI-7125W-S6
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Infiniband Поддержка
- 4x DDR (20Gb/s) InfiniBand mezzanine HCA; (Опционально)
- KVM
- 1 Передний Разъём для Supermicro KVM Плата
- SIMBL
- 1 SIMBL Слот
- Графическая подсистема
- ATI ES1000 контроллер с 16 MB из видеовывод; память
- Интерфейсы SAS
- Broadcom SAS 1078; RAID 0, 1, 5, 6, 10, 50, 60; поддержка
- Контроллер Super I/O
- Winbond 83627HF микросхема
- Сетевые контроллеры
- Intel® (ESB2) 82563EB Два-Порт Gigabit; Ethernet PHY Контроллер; Intel® I/OAT поддержка для; fast, scaleable, и reliable сетевые подключения
- Тактовый генератор
- CK410B микросхема
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление; Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль; (CMM); (Опционально:; AOC-SIMBL)
- Чипсет
- Intel® 5400 (Seaburg) чипсет; MCH + ESB2
Конструкция и монтаж
- Артикул
- SBI-7125W-S6
- Бренд
- Supermicro
- Высота
- 11.32" (288 mm)
- Глубина
- 18.9" (480mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
- Кнопки
- Питание On/Off кнопка; KVM кнопка
- Масса
- 8.6 lbs (3.9 kg)
- Модель
- SBI-7125W-S6
- Назначение изделия
- Выполняет вычислительные задачи в совместимой модульной платформе
- Разъём
- SUV (Последовательный/USB/Видеовывод) & KVM Разъём
- Соответствие требованиям Европы
- EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
- Соответствие требованиям США и Канады
- FCC- Emissions (US) Verification
- Ширина
- 1.67" (42.4 mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память); Поддерживается Intel® x4 и x8 Один Устройство; Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 & 1.8V
- Объём памяти
- Восемь 240-pin DIMM разъёмы; Поддерживается до 64 GB 800* / 667 / 533MHz DDR2; ECC FB-DIMM память; Два branch память bus; Память требуется be заполнены в пары
- Объёмы модулей DIMM
- 512 MB, 1GB, 2GB, 4GB, 8GB
- Тип памяти
- 800* /667 / 533MHz FB-DIMM (Fully Buffered; DIMM) ECC DDR2 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Подсистема хранения
- горячая замена
- 6x 2.5" SAS/SATA горячая замена отсеков для накопителей
Процессорная подсистема
- Операционная система Программное обеспечение
- Поддерживается 64-бит Операционные системы; Поддерживается 32-бит Операционные системы
- Процессоры и сокет
- Два 771-pin LGA Разъёмы; Поддерживается до два Intel® 64-бит; Xeon® процессоры из the одинаковые тип ниже:; Четыре-Core Intel®; Xeon®процессор; 5400/5300; серия; (Harpertown; /Clovertown; процессор); Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия; (Wolfdale; /Woodcrest/Dempsey процессор)
- Системная шина
- 1600 / 1333 / 1066 MHz система bus
Управление и совместимость
- Системная плата
- Super B7DW3
- Тип BIOS
- 16Mb Flash EEPROM с Phoenix® BIOS
- Функции BIOS
- Plug and Play (PnP); SMBIOS 2.3; DMI 2.1; PCI 2.2; ACPI 2.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита
Условия эксплуатации
- Соответствие требованиям Германии
- TUV
- Соответствие требованиям Европы
- EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE
- Соответствие требованиям США и Канады
- UL60950-1 - CSA/CUL 60950-1
- Условия эксплуатации и требования
- Рабочая температура: 10°до 35°C; (50°до 95°F); При хранении Температура: -40°до 70°C; (-40°до 158°F); Рабочая относительная влажность: 8% до 90%; (без конденсации); При хранении Относительная влажность: 5 до 95%; (без конденсации)
