Артикул: SBA-7121M-T1
В наличии

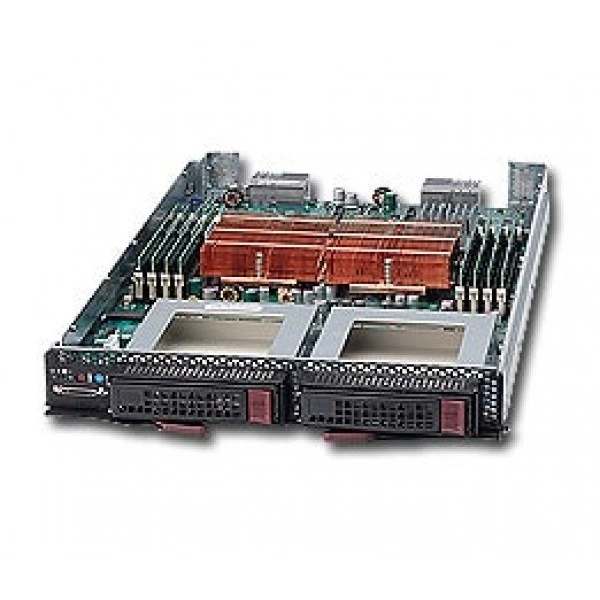

Вычислительный блейд-модуль Supermicro SBA-7121M-T1 DDR2, ECC DDR2, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание блейд-модуля Supermicro SBA-7121M-T1
Supermicro SBA-7121M-T1 - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.
Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.
Системная плата - Super BHDME.
Процессоры и сокет - Два 1207-pin сокет F; Поддерживается до два Шесть-Core / Четыре-Core; AMD Opteron? 2000 серия процессоры; HT3.0 Соединение поддержка.
Чипсет - nVidia MCP55 Pro.
Объём памяти - Восемь 240-pin DIMM разъёмы; Поддерживается до 64 GB DDR2 800/667/533 MHz; память; Один или Два (рекомендуется) канал память; поддержка; For Четыре Процессоры: Рекомендуется that память be; заполнены равномерно в соседние память banks.
Тип памяти - DDR2 800/667/533MHz buffered (регистровая) ECC; SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
При подборе фиксируют точное исполнение SBA-7121M-T1. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Технические особенности
- Системная плата: Super BHDME
- Процессоры и сокет: Два 1207-pin сокет F; Поддерживается до два Шесть-Core / Четыре-Core; AMD Opteron? 2000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет: nVidia MCP55 Pro
- Объём памяти: Восемь 240-pin DIMM разъёмы; Поддерживается до 64 GB DDR2 800/667/533 MHz; память; Один или Два (рекомендуется) канал память; поддержка; For Четыре Процессоры: Рекомендуется that память be; заполнены равномерно в соседние память banks
- Тип памяти: DDR2 800/667/533MHz buffered (регистровая) ECC; SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
- Разъём: SUV (Последовательный/USB/Видеовывод) & KVM Разъём
- Infiniband Поддержка: 4x DDR (20Gb/s) Infiniband mezzanine HCA; (Опционально)
- SIMBL: 1 SIMBL Слот
- KVM: 1 Передний Разъём для Supermicro KVM Плата
- Соответствие требованиям США и Канады: FCC- Emissions (US) Verification
- Масса: 8.6 lbs (3.9 kg)
- Глубина: 18.5" (470mm)
- Высота: 11.32" (288 mm)
- Тип оборудования: Серверные системы
- Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
Применение
Супермикро SBA-7121M-T1 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SBA-7142G-T4, Supermicro SBI-7126T-T1E. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Монтаж и эксплуатация
Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SBA-7142G-T4. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR3, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SBI-7126T-T1E. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR3, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Комплектация
В спецификации поставки для SBA-7121M-T1 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются SNK-P0031P, AOC-SIMBL, AOC-IBH-XDD, AOC-IBH-XDS. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SBA-7121M-T1
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Infiniband Поддержка
- 4x DDR (20Gb/s) Infiniband mezzanine HCA; (Опционально)
- KVM
- 1 Передний Разъём для Supermicro KVM Плата
- SIMBL
- 1 SIMBL Слот
- Видеовыход VGA
- ATI ES1000 Graphics Контроллер
- Интерфейсы SATA
- nVidia MCP55 Pro SATA2 3.0Gbps Контроллер; 2 SATAII Порты
- Контроллер Super I/O
- Winbond 83627HF
- Сетевые контроллеры
- Intel® 82571EB Два-порт Gigabit Ethernet; Контроллер
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление; Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль; (CMM); (Опционально:; AOC-SIMBL)
Конструкция и монтаж
- Артикул
- SBA-7121M-T1
- Бренд
- Supermicro
- Высота
- 11.32" (288 mm)
- Глубина
- 18.5" (470mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
- Кнопки
- Питание On/Off кнопка; KVM кнопка
- Масса
- 8.6 lbs (3.9 kg)
- Модель
- SBA-7121M-T1
- Назначение изделия
- Выполняет вычислительные задачи в совместимой модульной платформе
- Разъём
- SUV (Последовательный/USB/Видеовывод) & KVM Разъём
- Соответствие требованиям Германии
- TUV
- Соответствие требованиям Европы
- EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
- Соответствие требованиям США и Канады
- FCC- Emissions (US) Verification
- Ширина
- 1.67" (42.4 mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.8V только
- Объём памяти
- Восемь 240-pin DIMM разъёмы; Поддерживается до 64 GB DDR2 800/667/533 MHz; память; Один или Два (рекомендуется) канал память; поддержка; For Четыре Процессоры: Рекомендуется that память be; заполнены равномерно в соседние память banks
- Объёмы модулей DIMM
- 512MB, 1GB, 2GB, 4GB, 8GB
- Тип памяти
- DDR2 800/667/533MHz buffered (регистровая) ECC; SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Подсистема хранения
- горячая замена
- 2x 3.5" горячая замена накопитель лотки
Процессорная подсистема
- Процессоры и сокет
- Два 1207-pin сокет F; Поддерживается до два Шесть-Core / Четыре-Core; AMD Opteron? 2000 серия процессоры; HT3.0 Соединение поддержка
- Чипсет
- nVidia MCP55 Pro
Управление и совместимость
- Системная плата
- Super BHDME
- Тип BIOS
- 8Mb Flash EEPROM с AMI® BIOS; SST 49LF080A BIOS Микросхема
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; USB Клавиатура Поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие требованиям Европы
- EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE
- Соответствие требованиям США и Канады
- UL60950-1 - CSA/CUL 60950-1
- Условия эксплуатации и требования
- Рабочая температура: 10°до 35°C; (50°до 95°F); При хранении Температура: -40°до 70°C; (-40°до 158°F); Рабочая относительная влажность: 8% до 90%; (без конденсации); При хранении Относительная влажность: 5 до 95%; (без конденсации)
