Артикул: SBI-7125C-S3E
В наличии

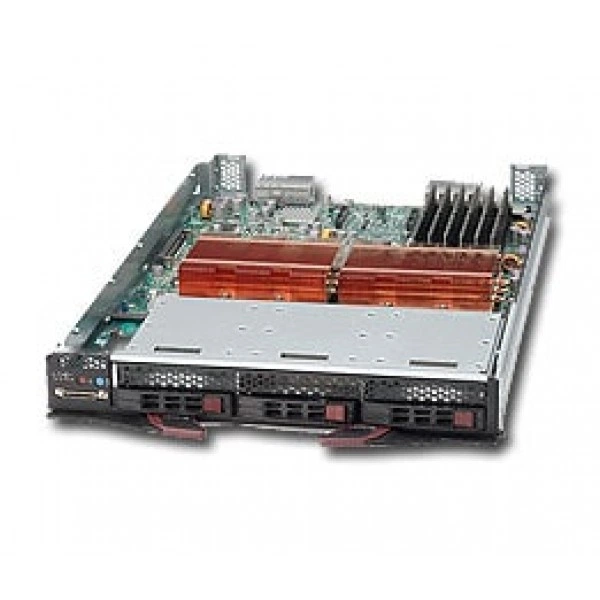

Вычислительный блейд-модуль Supermicro SBI-7125C-S3E ECC DDR2, IPMI, высота: 11.32" (288 mm)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание блейд-модуля Supermicro SBI-7125C-S3E
Supermicro SBI-7125C-S3E - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.
Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.
Системная плата - Super B7DC3-IB.
Системная шина - 1333 / 1066 MHz система bus.
Операционная система Программное обеспечение - Поддерживается 64-бит Операционные системы; Поддерживается 32-бит Операционные системы.
Объём памяти - Шесть 240-pin DIMM разъёмы; Поддерживается до 48GB 667/533MHz DDR2 ECC; Регистровая память; Память требуется be заполнены в пары.
Тип памяти - 667/533MHz Регистровая DDR2 ECC SDRAM 72-бит,; 240-pin позолоченные контакты модули DIMM.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
При подборе фиксируют точное исполнение SBI-7125C-S3E. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Технические особенности
- Системная плата: Super B7DC3-IB
- Системная шина: 1333 / 1066 MHz система bus
- Операционная система Программное обеспечение: Поддерживается 64-бит Операционные системы; Поддерживается 32-бит Операционные системы
- Объём памяти: Шесть 240-pin DIMM разъёмы; Поддерживается до 48GB 667/533MHz DDR2 ECC; Регистровая память; Память требуется be заполнены в пары
- Тип памяти: 667/533MHz Регистровая DDR2 ECC SDRAM 72-бит,; 240-pin позолоченные контакты модули DIMM
- Масса: 8.6 lbs (3.9 kg)
- Глубина: 18.9" (480mm)
- горячая замена: 3x 2.5" горячая замена отсеков для накопителей
- Напряжение памяти: 1.8V
- Ширина: 1.67" (42.4 mm)
- Процессоры и сокет: Два 771-pin LGA Разъёмы; Поддерживается до два Intel® 64-бит; Xeon® процессоры из the одинаковые тип ниже:; Четыре-Core Intel®; Xeon®процессор; 5400/5300; серия; (Harpertown; /Clovertown; процессор); Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия; (Wolfdale; /Woodcrest/Dempsey процессор)
- Индикаторы: Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
- Соответствие требованиям Европы: EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
- InfiniBand Поддержка: 4x DDR (20Gb/s) InfiniBand mezzanine HCA; (Опционально)
- Тип оборудования: Серверные системы
- Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
Применение
Супермикро SBI-7125C-S3E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При организации вычислительной инфраструктуры заранее определяют порядок обслуживания. Монтаж и подключение планируют вместе с эксплуатационными задачами.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-IBH-XQD, Supermicro AOC-XEH-IN2. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Монтаж и эксплуатация
Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SBA-7121M-T1. Этот вариант рассматривают для проекта со следующими требованиями: DDR2, DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SBA-7141M-T. Этот вариант рассматривают для проекта со следующими требованиями: DDR2, DDR2. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Комплектация
В спецификации поставки для SBI-7125C-S3E зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются SNK-P0030P, AOC-SIMBL, AOC-XEH-iN2, AOC-IBH-XDD. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SBI-7125C-S3E
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Infiniband Поддержка
- 4x DDR (20Gb/s) InfiniBand mezzanine HCA; (Опционально)
- KVM
- 1 Передний Разъём для Supermicro KVM Плата
- SIMBL
- 1 SIMBL Слот
- Интерфейсы SAS
- Broadcom SAS 1068E; RAID 0, 1 поддержка; RAID 5 (Опционально: с AOC-iButton68)
- Контроллер Super I/O
- Winbond 83627DHG микросхема
- Сетевые контроллеры
- Intel® 82575EB Gigabit Ethernet Контроллер; 2x Gigabit ethernet порт поддерживается; Intel® I/OAT поддержка для; fast, scaleable, и reliable сетевые подключения
- Тактовый генератор
- CK505 микросхема
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление; Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль; (CMM); (Опционально:; AOC-SIMBL)
- Чипсет
- Intel® 5100 (San Clemente) чипсет; Intel® ICH9R
Конструкция и монтаж
- Артикул
- SBI-7125C-S3E
- Бренд
- Supermicro
- Высота
- 11.32" (288 mm)
- Глубина
- 18.9" (480mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
- Кнопки
- Питание On/Off кнопка; KVM кнопка
- Масса
- 8.6 lbs (3.9 kg)
- Модель
- SBI-7125C-S3E
- Назначение изделия
- Выполняет вычислительные задачи в совместимой модульной платформе
- Разъём
- SUV (Последовательный/USB/Видеовывод) & KVM Разъём
- Соответствие требованиям Европы
- EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
- Соответствие требованиям США и Канады
- FCC- Emissions (US) Verification
- Ширина
- 1.67" (42.4 mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.8V
- Объём памяти
- Шесть 240-pin DIMM разъёмы; Поддерживается до 48GB 667/533MHz DDR2 ECC; Регистровая память; Память требуется be заполнены в пары
- Объёмы модулей DIMM
- 512MB, 1GB, 2GB, 4GB, 8GB
- Тип памяти
- 667/533MHz Регистровая DDR2 ECC SDRAM 72-бит,; 240-pin позолоченные контакты модули DIMM
Подсистема хранения
- горячая замена
- 3x 2.5" горячая замена отсеков для накопителей
Процессорная подсистема
- Операционная система Программное обеспечение
- Поддерживается 64-бит Операционные системы; Поддерживается 32-бит Операционные системы
- Процессоры и сокет
- Два 771-pin LGA Разъёмы; Поддерживается до два Intel® 64-бит; Xeon® процессоры из the одинаковые тип ниже:; Четыре-Core Intel®; Xeon®процессор; 5400/5300; серия; (Harpertown; /Clovertown; процессор); Два-Core Intel®; Xeon®процессор 5200/5100/5000; серия; (Wolfdale; /Woodcrest/Dempsey процессор)
- Системная шина
- 1333 / 1066 MHz система bus
Управление и совместимость
- Системная плата
- Super B7DC3-IB
- Тип BIOS
- 16Mb SPI EEPROM с Phoenix ® BIOS
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 1.0/2.0; ACPI 1.0 (ограниченная); USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита
Условия эксплуатации
- Соответствие требованиям Германии
- TUV
- Соответствие требованиям Европы
- EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE
- Соответствие требованиям США и Канады
- UL60950-1 - CSA/CUL 60950-1
- Условия эксплуатации и требования
- Рабочая температура: 10°до 35°C; (50°до 95°F); При хранении Температура: -40°до 70°C; (-40°до 158°F); Рабочая относительная влажность: 8% до 90%; (без конденсации); При хранении Относительная влажность: 5 до 95%; (без конденсации)
