Вычислительный блейд-модуль Supermicro SBI-622B-5NE38 LGA-4710, ECC DDR5, IPMI

Основное описание блейд-модуля Supermicro SBI-622B-5NE38

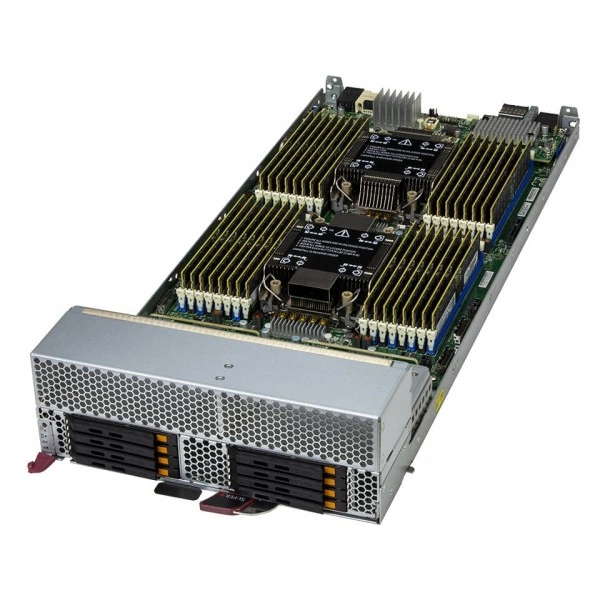

Supermicro SBI-622B-5NE38 - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с E-ядра или P-ядра.

Ограничения процессорной подсистемы - до 350W TDP CPU (Воздушное охлаждение)*; Direct жидкостное охлаждение solution is доступно*; *.

Количество слотов DIMM - 32 слотов DIMM (2DPC); до 8TB DDR5 ECC RDIMM и 3DS-RDIMM; до 1TB DDR5 ECC MRDIMM для P-core CPU.

Тип памяти - до 256GB из RDIMM (3DS-RDIMM) память с скорость до 6400 MT/s(1DPC) или 5200 MT/s (2DPC); до 64GB из MRDIMM память с скорость до 8000MT/s (1DPC).

Чипсет - Система on Микросхема.

Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

При подборе фиксируют точное исполнение SBI-622B-5NE38. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Технические особенности

• Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с E-ядра или P-ядра
• Ограничения процессорной подсистемы: до 350W TDP CPU (Воздушное охлаждение)*; Direct жидкостное охлаждение solution is доступно*; *
• Количество слотов DIMM: 32 слотов DIMM (2DPC); до 8TB DDR5 ECC RDIMM и 3DS-RDIMM; до 1TB DDR5 ECC MRDIMM для P-core CPU
• Тип памяти: до 256GB из RDIMM (3DS-RDIMM) память с скорость до 6400 MT/s(1DPC) или 5200 MT/s (2DPC); до 64GB из MRDIMM память с скорость до 8000MT/s (1DPC)
• Чипсет: Система on Микросхема
• Глубина: 24.8"
• Высота: 3.4"
• Управление и защита: IPMI 2.0 / KVM свыше IP / Redfish API/TPM 2.0/Подписанный Встроенное ПО/HW Root of Trust
• Условия эксплуатации и требования: Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность:; 8% до 80% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
• Модель: SBI-622B-5NE38
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
• Кнопки: Питание On/Off кнопка
• Графическая подсистема: Aspeed AST2600
• Поддержка TPM: 1 TPM 2.0 Разъём
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро SBI-622B-5NE38 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SBI-612BA-5NE34. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-7529, LGA-7529. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro SBI-422B-5NE14. Этот вариант рассматривают для проекта со следующими требованиями: ширина: 6.55", LGA-4710. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Комплектация

Комплектование позиции SBI-622B-5NE38 удобно проверить по перечню компонентов вашей системы до оформления заказа. Монтажные принадлежности подбирают по месту установки.
