Вычислительный блейд-модуль Supermicro SBI-622B-5NE34 LGA-4710, ECC DDR5, IPMI

Основное описание блейд-модуля Supermicro SBI-622B-5NE34

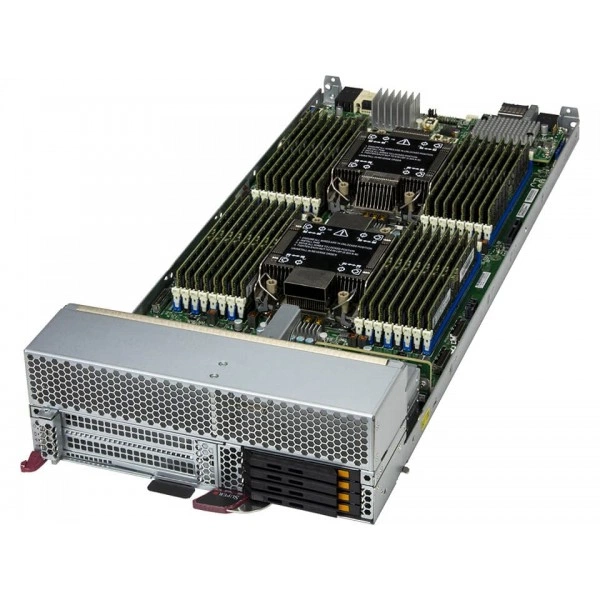

Supermicro SBI-622B-5NE34 - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с E-ядра или P-ядра.

Ограничения процессорной подсистемы - до 350W TDP CPU (Воздушное охлаждение)*; Direct жидкостное охлаждение solution is доступно*; *.

Количество слотов DIMM - 32 слотов DIMM (2DPC); до 8TB DDR5 ECC RDIMM и 3DS-RDIMM; до 1TB DDR5 ECC MRDIMM для P-core CPU.

Тип памяти - до 256GB из RDIMM (3DS-RDIMM) память с скорость до 6400 MT/s(1DPC) или 5200 MT/s (2DPC); до 64GB из MRDIMM память с скорость до 8000MT/s (1DPC).

Чипсет - Система on Микросхема.

При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

При подборе фиксируют точное исполнение SBI-622B-5NE34. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Технические особенности

• Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с E-ядра или P-ядра
• Ограничения процессорной подсистемы: до 350W TDP CPU (Воздушное охлаждение)*; Direct жидкостное охлаждение solution is доступно*; *
• Количество слотов DIMM: 32 слотов DIMM (2DPC); до 8TB DDR5 ECC RDIMM и 3DS-RDIMM; до 1TB DDR5 ECC MRDIMM для P-core CPU
• Тип памяти: до 256GB из RDIMM (3DS-RDIMM) память с скорость до 6400 MT/s(1DPC) или 5200 MT/s (2DPC); до 64GB из MRDIMM память с скорость до 8000MT/s (1DPC)
• Чипсет: Система on Микросхема
• Глубина: 24.8"
• Слоты PCIe: 2 PCIe 5.0 x16 слоты, поддержка 2 FHHL однослотовое исполнение PCIe платы
• Разъёмы M.2: Опционально: 2 M.2 2280 NVMe SSDs через adaptor
• Условия эксплуатации и требования: Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность:; 8% до 80% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
• Масса: 16.4 lbs
• горячая замена: 4 горячая замена E3.S отсеков для накопителей
• Высота: 3.4"
• Сетевые контроллеры: На плате Два 25G Ethernet1 расширение слот с опционально mezzanine платы с Два порт 25G Ethernet
• Доступный Colors: Metalic Серебристый с Чёрный Отсеки для накопителей
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро SBI-622B-5NE34 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.

Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SBI-612BA-5NE34. В спецификации альтернативного проекта ориентиром служат параметры: LGA-7529, LGA-7529. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro SBI-422B-5NE14. В спецификации альтернативного проекта ориентиром служат параметры: ширина: 6.55", LGA-4710. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

Комплектация

В спецификации поставки для SBI-622B-5NE34 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Сопрягаемые компоненты проверяют по проектной спецификации.
