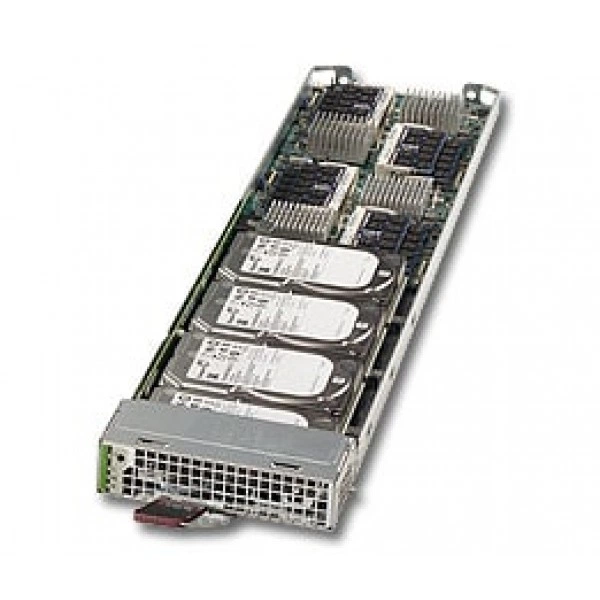

Вычислительный блейд-модуль Supermicro MBI-6418A-T5H FCBGA 1283, ECC DDR3, высота: 1.2" (30.48mm)

Основное описание блейд-модуля Supermicro MBI-6418A-T5H

Supermicro MBI-6418A-T5H - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Intel® Atom® процессор C2550; (4-Core, 2.4GHz) с 2x 2.5Gb/s сеть подключение; FCBGA 1283; Система-on-Микросхема.

Объём памяти - 2x 204-pin DDR3 SO-DIMM разъёмы на узел; Поддерживается до 32GB SO-DIMM ECC память.

Тип памяти - 1600/1333MHz ECC DDR3 SDRAM 72-бит, 204-pin позолоченные контакты модули DIMM.

Объёмы модулей DIMM - 16GB, 8GB, 4GB, 2GB, 1GB.

Напряжение памяти - 1.5 V и 1.35 V.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При подборе фиксируют точное исполнение MBI-6418A-T5H. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.

Технические особенности

• Процессоры и сокет: Intel® Atom® процессор C2550; (4-Core, 2.4GHz) с 2x 2.5Gb/s сеть подключение; FCBGA 1283; Система-on-Микросхема
• Объём памяти: 2x 204-pin DDR3 SO-DIMM разъёмы на узел; Поддерживается до 32GB SO-DIMM ECC память
• Тип памяти: 1600/1333MHz ECC DDR3 SDRAM 72-бит, 204-pin позолоченные контакты модули DIMM
• Объёмы модулей DIMM: 16GB, 8GB, 4GB, 2GB, 1GB
• Напряжение памяти: 1.5 V и 1.35 V
• Условия эксплуатации и требования: Рабочая температура: 10°до 35°C (50°до 95°F); При хранении Температура: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5 до 95% (без конденсации)
• Артикул: MBI-6418A-T5H
• Поддержка DOM: 1x SuperDOM (Disk on Module) порт
• Внутренний: 1x 2.5" 6Gb/s SATA3 HDD/SSD и 1x SATA3 DOM на узел (Всего из 4x 2.5" HDD/SSD в один MicroBlade Sled)
• Чипсет: Система-On-Микросхема (SoC)
• Функции BIOS: Plug and Play (PnP); DMI 2.3; ACPI 5.0; USB Клавиатура поддержка; SMBIOS 2.7.1; UEFI
• Соответствие требованиям Европы: EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE
• Соответствие требованиям Европы: EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
• Глубина: 23.2" (489.28mm)
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро MBI-6418A-T5H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE, Supermicro SFT-OOB-LIC. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro MBI-6118D-T2H. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 1150, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro MBI-6118D-T4H. В спецификации альтернативного проекта ориентиром служат параметры: LGA 1150, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Комплектация

Комплектование позиции MBI-6418A-T5H удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
