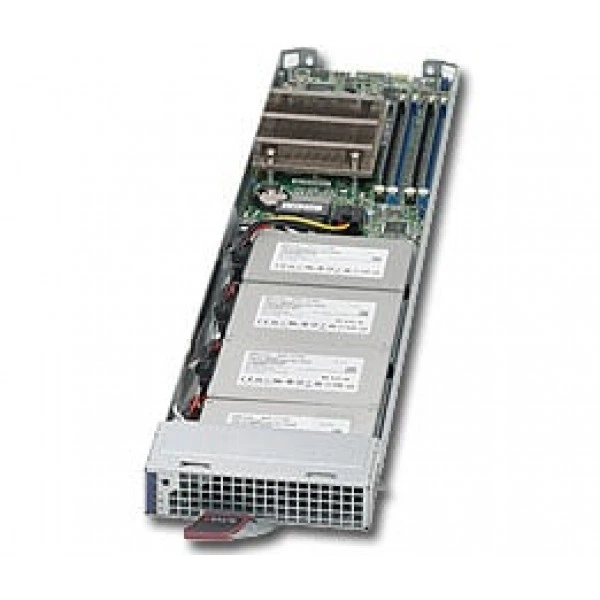

Вычислительный блейд-модуль Supermicro MBI-6118D-T4 LGA 1150, ECC DDR3, IPMI

Основное описание блейд-модуля Supermicro MBI-6118D-T4

Supermicro MBI-6118D-T4 - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Intel® Xeon® процессор E3-1200 v3 семейство, 4-го поколения Core i3 процессоры; до 84W TDP; сокет H3 (LGA 1150).

Объём памяти - 4x 240-pin DDR3 DIMM разъёмы; Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM).

Тип памяти - 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.

Объёмы модулей DIMM - 8GB, 4GB, 2GB, 1GB.

Напряжение памяти - 1.5 V, 1.35V.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

При подборе фиксируют точное исполнение MBI-6118D-T4. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Технические особенности

• Процессоры и сокет: Intel® Xeon® процессор E3-1200 v3 семейство, 4-го поколения Core i3 процессоры; до 84W TDP; сокет H3 (LGA 1150)
• Объём памяти: 4x 240-pin DDR3 DIMM разъёмы; Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
• Тип памяти: 1600MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
• Объёмы модулей DIMM: 8GB, 4GB, 2GB, 1GB
• Напряжение памяти: 1.5 V, 1.35V
• Тип BIOS: 128Mb SPI Flash EEPROM с AMI® BIOS
• Модель: MBI-6118D-T4
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Ширина: 4.94" (125.48mm)
• Соответствие требованиям Европы: EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
• Соответствие требованиям США и Канады: UL60950-1 - CSA/CUL 60950-1
• Соответствие требованиям Германии: TUV
• Доступный Colors: Серебристый Grey
• Масса: Масса брутто: 5.01 lbs (2.27 kg); Масса нетто: 2.35 lbs (1.07 kg)
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро MBI-6118D-T4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.

При организации вычислительной инфраструктуры заранее определяют порядок обслуживания. Монтаж и подключение планируют вместе с эксплуатационными задачами.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE, Supermicro SFT-OOB-LIC. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro MBI-6418A-T5H. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA 1283, ширина: 4.94" (125.48mm). Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro MBI-6418A-T7H. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA 1283, ширина: 4.94" (125.48mm). Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Комплектация

Комплектование позиции MBI-6118D-T4 удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются SNK-P0047PSR, SNK-P0047PSRK, SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
