Артикул: SYS-E403-9P-FN2T
В наличии

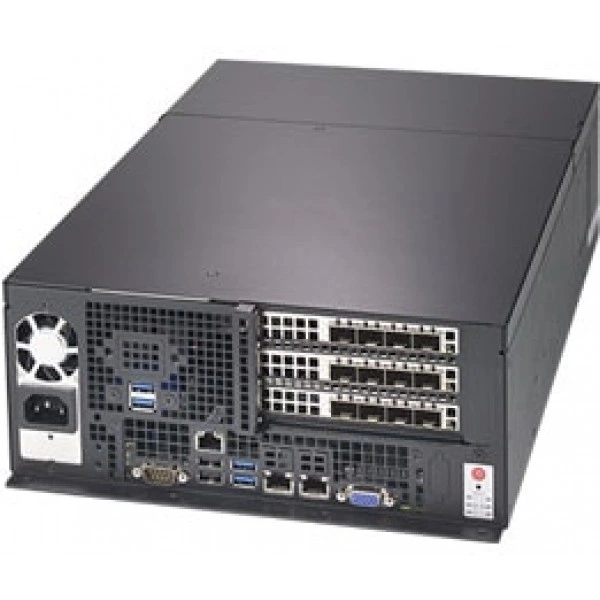

Встраиваемая система Supermicro SYS-E403-9P-FN2T LGA 3647, Intel® Xeon® Scalable процессоры (codenamed Cascade, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-9P-FN2T
Supermicro SYS-E403-9P-FN2T - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SPW-TF.
Процессоры и сокет - Один сокет P (LGA 3647); 2-го поколения. Intel® Xeon® Scalable процессоры (Cascade Lake-SP)‡; Поддержка CPU TDP 70-205W.
Количество ядер - до 28 ядра.
Ограничения процессорной подсистемы - ‡; версия BIOS 3.2 или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).; Рабочая температура: 0°C ~ 35°C (32°F ~ 95°F) для Cascade Lake-R Процессоры above 165W TDP.
Количество слотов DIMM - 6 слотов DIMM; до 1.5TB 3DS ECC DDR4-2933MHz RDIMM/LRDIMM.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При подборе фиксируют точное исполнение SYS-E403-9P-FN2T. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Технические особенности
- Системная плата: Super X11SPW-TF
- Процессоры и сокет: Один сокет P (LGA 3647); 2-го поколения. Intel® Xeon® Scalable процессоры (Cascade Lake-SP)‡; Поддержка CPU TDP 70-205W
- Количество ядер: до 28 ядра
- Ограничения процессорной подсистемы: ‡; версия BIOS 3.2 или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).; Рабочая температура: 0°C ~ 35°C (32°F ~ 95°F) для Cascade Lake-R Процессоры above 165W TDP
- Количество слотов DIMM: 6 слотов DIMM; до 1.5TB 3DS ECC DDR4-2933MHz RDIMM/LRDIMM
- Внутренний: 4 Внутренний 2.5" отсеков для накопителей
- Чипсет: Система on Intel® C622 чипсет
- Сетевые порты LAN: 2 RJ45 10GBase-T LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Блок питания: Линия +12V: 49 Amp
- SuperDOM: 2 SuperDOM (Disk on Module) порты с встроенным питанием
- Сетевые контроллеры: Два 10GBase-T LAN с Intel® X722 + X557
- Модель: SYS-E403-9P-FN2T
- Ширина: 10.5" (267mm)
- Тип BIOS: AMI 32Mb SPI Flash ROM
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-9P-FN2T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-S25G-B2S, Supermicro AOC-S25G-M2S. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-9D-4C-FRDN13+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Intel® Xeon® процессор D-2123IT, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro SYS-E403-9D-16C-FRDN13+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Intel® Xeon® процессор D-2183IT, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Комплектация
Для исполнения SYS-E403-9P-FN2T заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются AOC-SGP-i2, AOC-SGP-i4, AOC-STGN-i2S, AOC-STGF-i2S. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E403-9P-FN2T
Интерфейсы и расширение
- SuperDOM
- 2 SuperDOM (Disk on Module) порты с встроенным питанием
- Видеовыходы
- ASPEED AST2500 BMC; 1 VGA порт
- Интерфейсы SATA
- Intel® C622 контроллер; RAID 0, 1, 5, 10; 4 SATA3 (6Gbps) порты
- Порты USB
- 4 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Последовательный порт
- 1 COM порт (передний)
- Сетевые контроллеры
- Два 10GBase-T LAN с Intel® X722 + X557
- Сетевые порты LAN
- 2 RJ45 10GBase-T LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 (FHFL) слоты или; 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слоты†
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Условия совместимости
- †; See Manuals для settings on Расширение Плата и BIOS
- Чипсет
- Система on Intel® C622 чипсет
Конструкция и монтаж
- Артикул
- SYS-E403-9P-FN2T
- Бренд
- Supermicro
- Высота
- 4.3" (109mm)
- Глубина
- 16" (406mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED; Индикатор перегрева
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Компоненты List - (Items В комплекте)
- Компоненты с * come с the Корпус
- Масса
- Масса брутто: 24 lbs (10.89 kg); Масса нетто: 18 lbs (8.16 kg)
- Масса упаковки
- 26" (W) x 10.4" (H) x 16.4" (D)
- Модель
- SYS-E403-9P-FN2T
- Модель шасси
- CSE-E403iF
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Box PC
- Ширина
- 10.5" (267mm)
Оперативная память
- Количество слотов DIMM
- 6 слотов DIMM; до 1.5TB 3DS ECC DDR4-2933MHz RDIMM/LRDIMM
- Тип памяти
- 2933/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 600W AC multi выход блок питания w/ PFC
- Блок питания: Входное напряжение AC
- 100-240 V, 50-60 Hz, 7.5-3.1 Amp
- Блок питания: Дежурная линия +5V
- 3 Amp
- Блок питания: Линия +12V
- 49 Amp
- Блок питания: Линия +3.3V
- 16 Amp
- Блок питания: Линия +5V
- 20 Amp
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 3x 80x38mm PWM с горячей заменой вентиляторы
Подсистема хранения
- Внутренний
- 4 Внутренний 2.5" отсеков для накопителей
- Разъёмы M.2
- M.2 Интерфейс: PCI-E 3.0 x4 и SATA; Форм-фактор: 2280, 22110; Ключ: M-key; Double Высота Разъём
Процессорная подсистема
- Количество ядер
- до 28 ядра
- Ограничения процессорной подсистемы
- ‡; версия BIOS 3.2 или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).; Рабочая температура: 0°C ~ 35°C (32°F ~ 95°F) для Cascade Lake-R Процессоры above 165W TDP
- Процессоры и сокет
- Один сокет P (LGA 3647); 2-го поколения. Intel® Xeon® Scalable процессоры (Cascade Lake-SP)‡; Поддержка CPU TDP 70-205W
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SPM, SUM; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SPW-TF
- Тип BIOS
- AMI 32Mb SPI Flash ROM
- Управление электропитанием
- Управление питанием ACPI; Включение питания режим для AC питание восстановление
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 45°C (32°F ~ 113°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
