Артикул: SYS-E403-9D-4C-FRN13+
В наличии

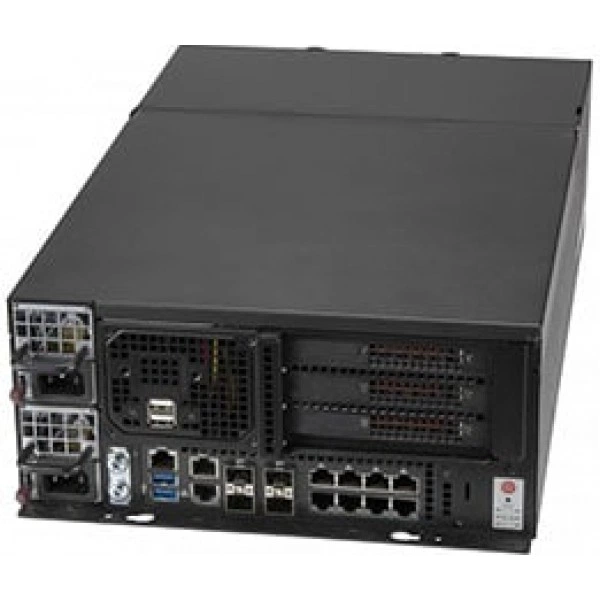

Встраиваемая система Supermicro SYS-E403-9D-4C-FRN13+ Intel® Xeon® процессор D-2123IT, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-9D-4C-FRN13+
Supermicro SYS-E403-9D-4C-FRN13+ - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDW-4C-TP13F+.
Процессоры и сокет - Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W.
Ядра и кэш - 4 ядра, 8 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При подборе фиксируют точное исполнение SYS-E403-9D-4C-FRN13+. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Технические особенности
- Системная плата: Super X11SDW-4C-TP13F+
- Процессоры и сокет: Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W
- Ядра и кэш: 4 ядра, 8 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
- Блок питания: Вход: 750W: 100-127Vac / 10A; 800W: 200-240Vac / 5.5A; 800W: 230-240Vdc / 5.5A
- Блок питания: Линия +5Vsb: Максимум: 4A /Минимум: 0A
- Условия эксплуатации и требования: Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Блок питания: Сертификация: Platinum Level
- Внутренний: 4 Внутренний 2.5" отсеков для накопителей
- Последовательные порты и разъёмы: 1 COM через RJ45
- Вентиляторы: 3x 80x80mm PWM резервируемое вентиляторы
- Бренд: Supermicro
- Высота: 4.62" (117mm)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-9D-4C-FRN13+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SDW-4C-TP13F+. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-9D-4C-FRDN13+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 600W, Box PC. При выборе ориентируются на электрическую нагрузку и схему питания системы.
В качестве аналога рассмотрите Supermicro SYS-E403-9D-14CN-FRN13+. При подборе для другой конфигурации полезно проверить такое исполнение: Intel® Xeon® процессор D-2177NT, Box PC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Комплектация
При заказе согласуйте состав позиции SYS-E403-9D-4C-FRN13+ вместе с монтажными принадлежностями для выбранной установки. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-E403-9D-4C-FRN13+
Интерфейсы и расширение
- Видеовыходы
- VGA через Aspeed AST2500 BMC; 1 VGA порт
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; 4 SATA3 (6Gbps) порты; RAID 0, 1, 5, 10
- Порты USB
- 2 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Последовательные порты и разъёмы
- 1 COM через RJ45
- Разъёмы M.2
- 1 M.2 M-key, 2280/22110; 1 M.2 E-key, 2230; 1 M.2 B-key, 3042
- Сетевые контроллеры
- 4x 10G SFP+ через SoC; 8x 1GbE с Intel I350-AM4; Один 1GbE с Intel I210
- Сетевые порты LAN
- 9 RJ45 Gigabit Ethernet LAN порты; 4 10G SFP+ LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 (FHFL) слоты или; 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема (SoC)
Конструкция и монтаж
- Артикул
- SYS-E403-9D-4C-FRN13+
- Бренд
- Supermicro
- Высота
- 4.62" (117mm)
- Глубина
- 16" (406mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса брутто: 23 lbs (10.43 kg); Масса нетто: 17 lbs (7.7 kg)
- Модель
- SYS-E403-9D-4C-FRN13+
- Модель шасси
- CSE-E403iF-000NDBP2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Box PC
- Ширина
- 10.5" (267mm)
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 128GB, 64GB, 32GB, 16GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- Блок питания: DC option для: (AC счётчик-part)
- PWS-601D-1R
- Блок питания: Блоки питания
- 800W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 750W: 100 - 127Vac; 800W: 200 - 240Vac; 800W: 230 - 240Vdc
- Блок питания: Вход
- 750W: 100-127Vac / 10A; 800W: 200-240Vac / 5.5A; 800W: 230-240Vdc / 5.5A
- Блок питания: Габариты (W x H x L)
- 54.5 x 40.25 x 220 mm
- Блок питания: Линия +12V
- Максимум: 62.5A /Минимум: 0.5A (100-127Vac); Максимум: 66.6A /Минимум: 0.5A (200-240Vac, 230-240Vdc)
- Блок питания: Линия +5Vsb
- Максимум: 4A /Минимум: 0A
- Блок питания: Сертификация
- Platinum Level
- Блок питания: Тип выходного подключения
- Gold Контактная площадка
- Вентиляторы
- 3x 80x80mm PWM резервируемое вентиляторы
Подсистема хранения
- Внутренний
- 4 Внутренний 2.5" отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W
- Ядра и кэш
- 4 ядра, 8 Потоки
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Системная плата
- Super X11SDW-4C-TP13F+
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
