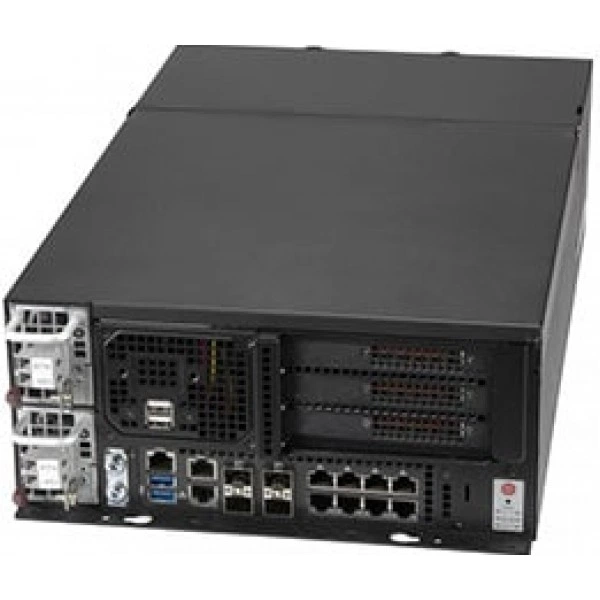

Встраиваемая система Supermicro SYS-E403-9D-14CN-FRDN13+ Intel® Xeon® процессор D-2177NT, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-9D-14CN-FRDN13+
Supermicro SYS-E403-9D-14CN-FRDN13+ - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDW-14CN-TP13F+.
Процессоры и сокет - Intel® Xeon® процессор D-2177NT,; CPU TDP поддержка 105W.
Ядра и кэш - 14 ядра, 28 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При подборе фиксируют точное исполнение SYS-E403-9D-14CN-FRDN13+. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Системная плата: Super X11SDW-14CN-TP13F+
- Процессоры и сокет: Intel® Xeon® процессор D-2177NT,; CPU TDP поддержка 105W
- Ядра и кэш: 14 ядра, 28 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
- Напряжение памяти: 1.2 V
- Тип оборудования: Серверные системы
- Программные средства управления: Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- DC Вход: -44Vdc до -65Vdc / 18 - 10A
- Глубина: 16" (406mm)
- Сетевые контроллеры: 4x 10G SFP+ через SoC; 8x 1GbE с Intel I350-AM4; Один 1GbE с Intel I210
- Ширина: 10.5" (267mm)
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- Тип выходного подключения: Gold Контактная площадка Разъём Mating с Molex 45984-4343
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-9D-14CN-FRDN13+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте периферийных вычислений учитывают параметры прикладной нагрузки. Конфигурацию проверяют в составе целевого оборудования.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SDW-14CN-TP13F+. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-9D-14CN-FRN13+. В спецификации альтернативного проекта ориентиром служат параметры: до 800W, Box PC. При выборе ориентируются на электрическую нагрузку и схему питания системы.
В качестве аналога рассмотрите Supermicro SYS-E403-9D-4C-FRDN13+. При подборе для другой конфигурации полезно проверить такое исполнение: Intel® Xeon® процессор D-2123IT, Box PC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Комплектация
При заказе согласуйте состав позиции SYS-E403-9D-14CN-FRDN13+ вместе с монтажными принадлежностями для выбранной установки. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-E403-9D-14CN-FRDN13+
Интерфейсы и расширение
- Видеовыходы
- VGA через Aspeed AST2500 BMC; 1 VGA порт
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; 4 SATA3 (6Gbps) порты; RAID 0, 1, 5, 10
- Порты USB
- 2 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Последовательные порты и разъёмы
- 1 COM через RJ45
- Разъёмы M.2
- 1 M.2 M-key, 2280/22110; 1 M.2 E-key, 2230; 1 M.2 B-key, 3042
- Сетевые контроллеры
- 4x 10G SFP+ через SoC; 8x 1GbE с Intel I350-AM4; Один 1GbE с Intel I210
- Сетевые порты LAN
- 9 RJ45 Gigabit Ethernet LAN порты; 4 10G SFP+ LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 (FHFL) слоты или; 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема (SoC)
Конструкция и монтаж
- Артикул
- SYS-E403-9D-14CN-FRDN13+
- Бренд
- Supermicro
- Высота
- 4.62" (117mm)
- Глубина
- 16" (406mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса брутто: 23 lbs (10.43 kg); Масса нетто: 17 lbs (7.7 kg)
- Модель
- SYS-E403-9D-14CN-FRDN13+
- Модель шасси
- CSE-E403iF-000NDBP2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Box PC
- Ширина
- 10.5" (267mm)
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 128GB, 64GB, 32GB, 16GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- +5V sb
- Максимум: 3A / Минимум: 0A
- DC option для: (AC Счётчик- part)
- PWS-406P-1R, PWS-407P-1R, PWS-606P-1R, PWS-608P-1R, PWS-804P-1R
- DC Вход
- -44Vdc до -65Vdc / 18 - 10A
- Вентиляторы
- 3x 80x80mm PWM резервируемое вентиляторы
- Всего Выход Питание
- 600W: -44Vdc до -65Vdc
- Габариты (W x H x L)
- 54.5 x 40 x 220 mm
- Линия +12V
- Максимум: 50A / Минимум: 0A
- Тип выходного подключения
- Gold Контактная площадка Разъём Mating с Molex 45984-4343
Подсистема хранения
- Внутренний
- 4 Внутренний 2.5" отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2177NT,; CPU TDP поддержка 105W
- Ядра и кэш
- 14 ядра, 28 Потоки
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Системная плата
- Super X11SDW-14CN-TP13F+
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
