Артикул: SYS-E103-14P-H
В наличии

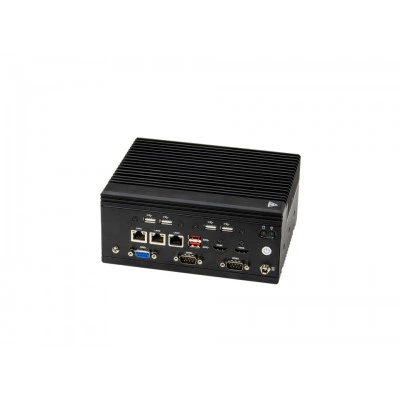

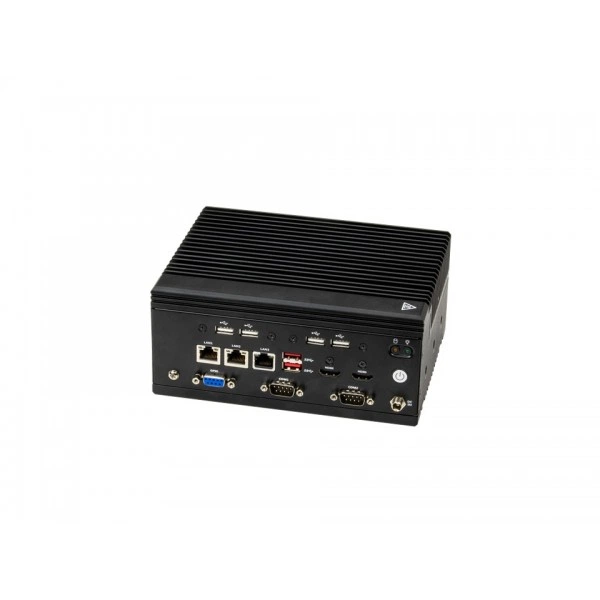

Встраиваемая система Supermicro SYS-E103-14P-H FCBGA-2540, DDR5, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E103-14P-H
Supermicro SYS-E103-14P-H - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X14SPN-H.
Процессоры и сокет - Один FCBGA-2540; Intel® Core™ Ultra X7 процессор 368H.
Количество ядер - до 16C/16T; до 18MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 25W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - 1 на плате GPU.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
При подборе фиксируют точное исполнение SYS-E103-14P-H. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Технические особенности
- Системная плата: Super X14SPN-H
- Процессоры и сокет: Один FCBGA-2540; Intel® Core™ Ultra X7 процессор 368H
- Количество ядер: до 16C/16T; до 18MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 25W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: 1 на плате GPU
- Ширина: 7.28" (185 mm)
- Глубина: 5.5" (140 mm)
- Сетевые порты LAN: 1 RJ45 1 GbE LAN порт (Intel® I219-LM); 2 RJ45 2.5 GbE LAN порты (Intel® I226-IT)
- Форм-фактор: Безвентиляторное встраиваемое исполнение
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Поддерживаемые ускорители: Intel: Arc™ B390 GPU
- Сетевые интерфейсы: 2 RJ45 2.5GbE с Intel® I226-IT; 1 RJ45 1GbE с Intel® I219-LM
- Поддержка памяти: Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (1DPC): до 128GB 5600MT/s non-ECC DDR5 SO-DIMM
- Видеовыходы: 2 HDMI® 2.1 порты (Передний)
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E103-14P-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-E50-14AM-N5, Supermicro SYS-E100-14AM-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E50-14AM-N5. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 4C/4T; до 6MB кэш, Безвентиляторное встраиваемое исполнение. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E100-14AM-H. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 8C/8T; до 6MB кэш, высота: 1.73" (44 mm). Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Комплектация
В спецификации поставки для SYS-E103-14P-H зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-E103-14P-H
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 2 HDMI® 2.1 порты (Передний)
- Дополнительные интерфейсы
- 1 SMBus 8-бит GPIO порт
- Максимальное число ускорителей
- 1 на плате GPU
- Поддерживаемые ускорители
- Intel: Arc™ B390 GPU
- Порты USB
- 2 USB 3.2 Gen2 Тип-A порты (Передний); 4 USB 2.0 Тип-A порты (Передний)
- Последовательные интерфейсы
- 2 COM RS232/RS422/RS485 порты (Передний)
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280(по умолчанию)); 1 M.2 PCIe 4.0 x1 слот (E-key 2230(по умолчанию); USB 2.0); 1 M.2 PCIe 5.0 x4 NVMe слот (M-key 2280(по умолчанию)/2242); 1 M.2 PCIe 4.0 x1 NVMe слот (B-key 3052(по умолчанию)/2242/2280; USB 3.0)
- Сетевые интерфейсы
- 2 RJ45 2.5GbE с Intel® I226-IT; 1 RJ45 1GbE с Intel® I219-LM
- Сетевые порты LAN
- 1 RJ45 1 GbE LAN порт (Intel® I219-LM); 2 RJ45 2.5 GbE LAN порты (Intel® I226-IT)
Конструкция и монтаж
- Артикул
- SYS-E103-14P-H
- Бренд
- Supermicro
- Высота
- 3.27" (83 mm)
- Глубина
- 5.5" (140 mm)
- Индикаторы
- Питание состояние
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 4.75 lbs (2.15 kg); Масса нетто: 3.25 lbs (1.47 kg)
- Масса упаковки
- 7.87" (H) x 11.42" (W) x 9.06" (D)
- Модель
- SYS-E103-14P-H
- Модель шасси
- CSE-E102L3
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- Безвентиляторное встраиваемое исполнение
- Цвет
- Чёрный
- Ширина
- 7.28" (185 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 2 слотов DIMM/2 Каналы; Максимальная память (1DPC): до 128GB 5600MT/s non-ECC DDR5 SO-DIMM
Подсистема хранения
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280(по умолчанию)); 1 M.2 PCIe 5.0 x4 NVMe слот (M-key 2280(по умолчанию)/2242)
Процессорная подсистема
- Количество ядер
- до 16C/16T; до 18MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 25W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2540; Intel® Core™ Ultra X7 процессор 368H
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X14SPN-H
- Тип BIOS
- AMIUEFI
- Управление электропитанием
- Управление питанием ACPI; CPU тепловой защита поддержка для процессор защита; Управление из питание-on для восстановление от AC питание потеря; Force питание-on by перемычка
- Функции BIOS
- ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8; PCI F/W 3.0
Условия эксплуатации
- Операционные системы
- RHEL 10.2
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 45°C (32°F до 113°F); При хранении Температура: 0°C до 60°C (0°F до 140°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
