Артикул: SYS-E102-13R-H
В наличии

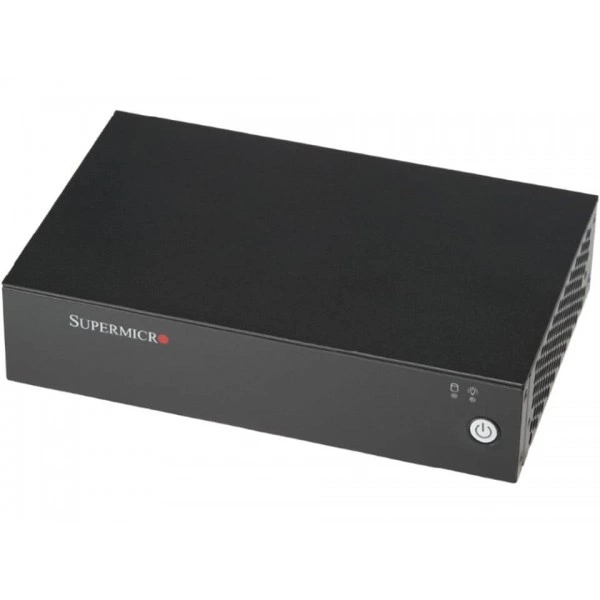

Встраиваемая система Supermicro SYS-E102-13R-H Intel® Core™ i7-1370PE процессор, DDR5, количество ядер: 14C/20T; 24MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E102-13R-H
Supermicro SYS-E102-13R-H - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SRN-H-WOHS.
Процессоры и сокет - Один процессоры; 13th поколение Intel® Core™ i7-1370PE процессор.
Количество ядер - 14C/20T; 24MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 28W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): 64GB 4800MT/s non-ECC DDR5 SO-DIMM.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение SYS-E102-13R-H. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Технические особенности
- Системная плата: Super X13SRN-H-WOHS
- Процессоры и сокет: Один процессоры; 13th поколение Intel® Core™ i7-1370PE процессор
- Количество ядер: 14C/20T; 24MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 28W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): 64GB 4800MT/s non-ECC DDR5 SO-DIMM
- Интерфейсы SATA: SATA (6Gbps)
- Тип BIOS: AMIUEFI
- Бренд: Supermicro
- Вентиляторы: до 1x 4-PIN PWM 40x40x15mm Вентилятор
- Порты USB: 2 USB 3.2 Gen2 Тип-A порты (Задний); 2 USB 3.2 Gen2 Тип-C порты (Задний)
- Модель шасси: CSE-E102TF2
- Ширина: 7.48" (190 mm)
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Сетевые порты LAN: 2 RJ45 2.5 GbE LAN порты
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E102-13R-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Во встраиваемом проекте оборудование размещают в заранее заданном пространстве. Подключения и условия теплоотвода проверяют вместе с корпусом установки.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-E102-13R-E, Supermicro SYS-E102-14AM-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E102-13R-E. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Core™ i5-1350PE процессор, количество ядер: 12C/16T; 12MB кэш. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E102-14AM-H. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 8C/8T; до 6MB кэш, ширина: 7.48" (190 mm). Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Комплектация
При подборе SYS-E102-13R-H согласуйте комплект оборудования с проектной схемой монтажа и подключений. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-E102-13R-H
Интерфейсы и расширение
- Видеовыходы
- 1 HDMI® 2.0b порты (Задний); 1 HDMI® 1.4b порты (Задний); 2 DisplayPort свыше USB Тип-C 1.4 порты (Задний)
- Интерфейсы SATA
- SATA (6Gbps)
- Порты USB
- 2 USB 3.2 Gen2 Тип-A порты (Задний); 2 USB 3.2 Gen2 Тип-C порты (Задний)
- Разъёмы M.2
- 1 M.2 NVMe слот (E-key 2230); 1 M.2 NVMe слот (B-key 2242/2280/3042)
- Сетевые интерфейсы
- 2 RJ45 2.5GbE с Intel® I226-IT
- Сетевые порты LAN
- 2 RJ45 2.5 GbE LAN порты
Конструкция и монтаж
- Артикул
- SYS-E102-13R-H
- Бренд
- Supermicro
- Высота
- 1.72" (44 mm)
- Габариты палетированной упаковки (W x H x L)
- 46.5" (1180 mm) x 39.4" (1000 mm) x 37.4" (950 mm)
- Глубина
- 4.72" (120 mm)
- Индикаторы
- HDD Состояние; Питание состояние
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 4.5 lbs (2 kg); Масса нетто: 2.65 lbs (1.2 kg)
- Масса упаковки
- 5.12" (H) x 11.81" (W) x 11.02" (D)
- Модель
- SYS-E102-13R-H
- Модель шасси
- CSE-E102TF2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Встраиваемое исполнение с вентиляторным охлаждением
- Цвет
- Чёрный
- Ширина
- 7.48" (190 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): 64GB 4800MT/s non-ECC DDR5 SO-DIMM
Питание и охлаждение
- Вентиляторы
- до 1x 4-PIN PWM 40x40x15mm Вентилятор
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 1 отсеки: 1 внутренние стационарные 2.5" SATA отсек для накопителя
- Разъёмы M.2
- 1 M.2 NVMe слот (M-key 2280)
Процессорная подсистема
- Количество ядер
- 14C/20T; 24MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 28W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один процессоры; 13th поколение Intel® Core™ i7-1370PE процессор
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SRN-H-WOHS
- Тип BIOS
- AMIUEFI
- Управление электропитанием
- Управление питанием ACPI; +12-24V Питание DC Вход; Управление из питание-on для восстановление от AC питание потеря; Wake-on-LAN; Force питание-on by перемычка
- Функции BIOS
- ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8B; PCI F/W 3.3
Условия эксплуатации
- Операционные системы
- RHEL 9.2, Windows 10
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
