Артикул: SYS-E100-12T-C
В наличии

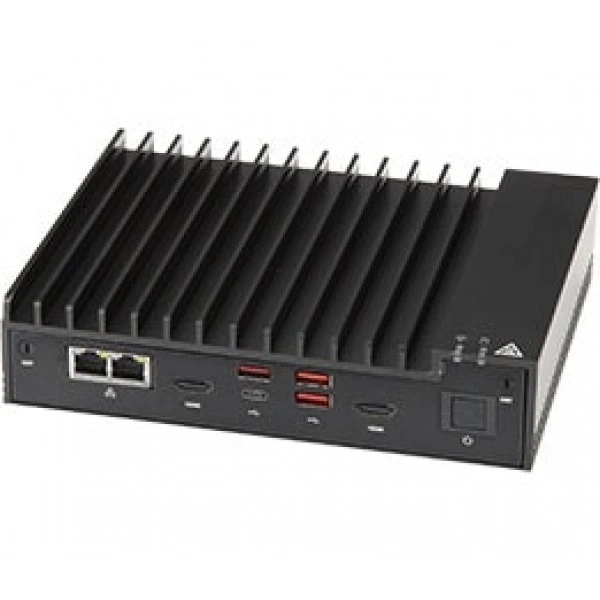

Встраиваемая система Supermicro SYS-E100-12T-C FCBGA-1449, DDR4, до 84W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-12T-C
Supermicro SYS-E100-12T-C - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12STN-C-WOHS.
Процессоры и сокет - Intel® Celeron® 6305E процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 15W.
Ограничения процессорной подсистемы - версия BIOS 1.1 или новее требуется.
Количество слотов DIMM - до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 3200MHz.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
При подборе фиксируют точное исполнение SYS-E100-12T-C. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Технические особенности
- Системная плата: Super X12STN-C-WOHS
- Процессоры и сокет: Intel® Celeron® 6305E процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 15W
- Ограничения процессорной подсистемы: версия BIOS 1.1 или новее требуется
- Количество слотов DIMM: до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 3200MHz
- Чипсет: Система on Микросхема
- Ширина: 7.68" (195mm) / 11.81" (300mm) - pkg.
- Тип BIOS: AMI UEFI
- Условия эксплуатации и требования: Рабочая относительная влажность:
- Условия эксплуатации и требования: 8% до 90% (без конденсации)
- Высота: 1.73" (44mm) / 5.12" (130mm) - pkg.
- Напряжение памяти: 1.2V
- Управление электропитанием: +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
- Кнопки: Питание On/Off кнопка
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-12T-C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X12STN-C-WOHS. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9W-C. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA-1528, до 60W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9S-E. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA 1356, до 60W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Комплектация
Комплектование позиции SYS-E100-12T-C удобно проверить по перечню компонентов вашей системы до оформления заказа. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-E100-12T-C
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- COM Порт
- 4 COM порты: 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Аудиоподсистема
- ALC 888S HD Аудио; 1 HD Аудио разъём; (Mic-в/Line-Out) [опционально]
- Видеовыходы
- Intel® UHD Graphics; 1 HDMI 2.0b (4K60Hz), 1 HDMI 1.4b
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9
- Порты USB
- 3 USB 3.2 порты, 1 USB-C 3.2 порт, 4 USB 2.0 порты
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280; B-key (1 USB 3.0/2.0, 1 SATA Gen3) с nano SIM holder; E-key (CNVi/PCI-E 3.0 x1/USB2) M.2 2242/2280; M-key (PCI-E 4.0 x4), NVMe поддержка
- Сетевые контроллеры
- Два 2.5GbE LAN с Intel® I225-IT
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E100-12T-C
- Бренд
- Supermicro
- Высота
- 1.73" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 5.94" (150mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 4.5 lbs (2.04 kg)Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E100-12T-C
- Модель шасси
- CSE-E101-03
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.68" (195mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная non-ECC SO-DIMM, DDR4-3200MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 3200MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 84W питание адаптер
- Вентиляторы
- Fan-less design
Процессорная подсистема
- Ограничения процессорной подсистемы
- версия BIOS 1.1 или новее требуется
- Процессоры и сокет
- Intel® Celeron® 6305E процессор; Один сокет FCBGA-1449; Система-on-Микросхема; CPU TDP поддержка до 15W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; vPro; AMT
- Системная плата
- Super X12STN-C-WOHS
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F) с 0.7 m/s воздух поток. The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis; Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms
