Артикул: SYS-322GA-NR
В наличии

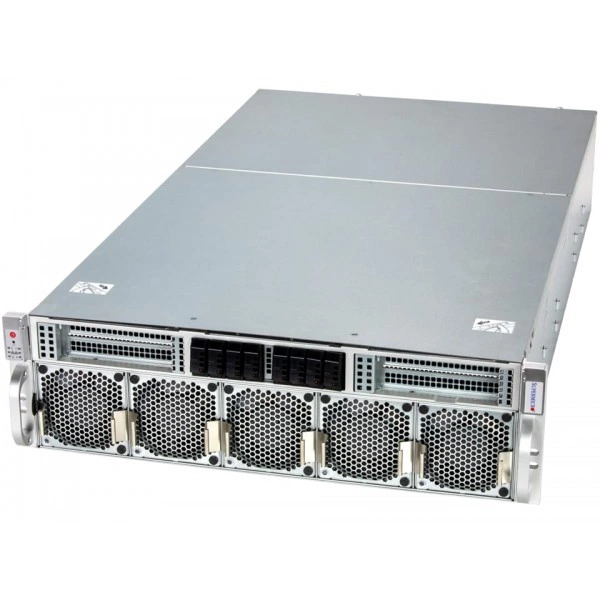

Встраиваемая система Supermicro SYS-322GA-NR 3U, LGA-7529, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-322GA-NR
Supermicro SYS-322GA-NR - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X14DBG-XAP.
Процессоры и сокет - Два сокет BR (LGA-7529); Intel® Xeon® 6900 серия процессоры с P-ядра.
Количество ядер - 128C/256T; 504MB кэш на CPU.
Ограничения процессорной подсистемы - Поддерживается до 500W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - до 8 двухслотовое исполнение или 19 однослотовое исполнение Ускорители GPU.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе фиксируют точное исполнение SYS-322GA-NR. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Технические особенности
- Системная плата: Super X14DBG-XAP
- Процессоры и сокет: Два сокет BR (LGA-7529); Intel® Xeon® 6900 серия процессоры с P-ядра
- Количество ядер: 128C/256T; 504MB кэш на CPU
- Ограничения процессорной подсистемы: Поддерживается до 500W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: до 8 двухслотовое исполнение или 19 однослотовое исполнение Ускорители GPU
- Модель: SYS-322GA-NR
- Конфигурация дисковых отсеков: Опция A: Всего 6 отсеки: 6 передние с горячей заменой E1.S PCIe 5.0 x4 NVMe* отсеков для накопителей
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Цвет: Серебристый
- Конфигурация дисковых отсеков: Опция D: Всего 4 отсеки: 4 передние с горячей заменой 2.5" PCIe 5.0 x4 NVMe* отсеков для накопителей
- Модель шасси: CSE-MX301TS-R0NDFP
- Соединение CPU и GPU: PCIe 5.0 x16 CPU-до-GPU Interconnect
- Тип оборудования: Серверные системы
- Конфигурация дисковых отсеков: Опция B: Всего 14 отсеки: 14 передние с горячей заменой E1.S PCIe 5.0 x4 NVMe* отсеков для накопителей
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-322GA-NR подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro RSC-H-68G5. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-212GB-NR. В спецификации альтернативного проекта ориентиром служат параметры: 2U, LGA-4710. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-212GB-FNR. В спецификации альтернативного проекта ориентиром служат параметры: 2U, LGA-4710. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Комплектация
При заказе согласуйте состав позиции SYS-322GA-NR вместе с монтажными принадлежностями для выбранной установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-322GA-NR
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Конфигурация PCIe
- По умолчанию; 8 PCIe 5.0 x16 (в x16) FHFL двухслотовое исполнение слоты; Опция A*; 8 PCIe 5.0 x16 (в x16) FHFL двухслотовое исполнение слоты 2 PCIe 5.0 x16 (в x16) FHFL слоты; Опция B*; 20 PCIe 5.0 x8 (в x16) FHFL слоты; (*Требуется дополнительные компоненты)
- Максимальное число ускорителей
- до 8 двухслотовое исполнение или 19 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: H100, A10, H200 NVL (141GB), L40S, NVIDIA RTX PRO™ 4000 Blackwell, NVIDIA RTX PRO™ 5000 Blackwell, NVIDIA RTX PRO™ 6000 Blackwell Максимум-Q Рабочая станция Edition, NVIDIA RTX PRO™ 6000 Blackwell Сервер Edition, RTX 5000 Ada; Intel: Arc™ Pro B60 Graphics (DW), Arc™ Pro B70 Graphics
- Поддержка CXL
- до 17 CXL 2.0 x16/x8 устройства
- Поддержка TPM
- 1 TPM разъём
- Порты USB
- 2 USB 3.2 Gen1 Тип-A порты
- Разъёмы M.2
- 2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 22110(по умолчанию)/2280)
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт
- Соединение CPU и GPU
- PCIe 5.0 x16 CPU-до-GPU Interconnect
- Соединение GPU
- PCIe, NVIDIA® NVLink™
Конструкция и монтаж
- Артикул
- SYS-322GA-NR
- Бренд
- Supermicro
- Высота
- 5.2" (132.1 mm)
- Глубина
- 31.5" (800 mm)
- Индикаторы
- Universal Информация (UID) LED
- Масса
- Масса брутто: 135 lbs (61.24 kg); Масса нетто: 70 lbs (32 kg)
- Масса упаковки
- 13" (H) x 29" (W) x 47" (D)
- Модель
- SYS-322GA-NR
- Модель шасси
- CSE-MX301TS-R0NDFP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.26" (438.4 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 24 слотов DIMM/1 Каналы; Максимальная память (1DPC): 6TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (1DPC): 6TB 8800MT/s ECC DDR5 MRDIMM
Питание и охлаждение
- Вентиляторы
- до 5 Передний 8cm Вентилятор; до 6 Внутренний 6cm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- Опция A: Всего 6 отсеки: 6 передние с горячей заменой E1.S PCIe 5.0 x4 NVMe* отсеков для накопителей; Опция B: Всего 14 отсеки: 14 передние с горячей заменой E1.S PCIe 5.0 x4 NVMe* отсеков для накопителей; Опция C: Всего 2 отсеки: 2 передние с горячей заменой 2.5" PCIe 5.0 x4 NVMe* отсеков для накопителей; Опция D: Всего 4 отсеки: 4 передние с горячей заменой 2.5" PCIe 5.0 x4 NVMe* отсеков для накопителей; Опция E: Всего 6 отсеки: 6 передние с горячей заменой 2.5" PCIe 5.0 x4 NVMe* отсеков для накопителей; (*NVMe поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 2 M.2 PCIe 5.0 x2 NVMe слоты (M-key)
Процессорная подсистема
- Количество ядер
- 128C/256T; 504MB кэш на CPU
- Ограничения процессорной подсистемы
- Поддерживается до 500W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Два сокет BR (LGA-7529); Intel® Xeon® 6900 серия процессоры с P-ядра
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X14DBG-XAP
- Тип BIOS
- AMI 64MB SPI Flash EEPROM
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.4, RHEL 9.4, RHEL 10.0, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
