Артикул: SYS-210P-FRDN6T
В наличии

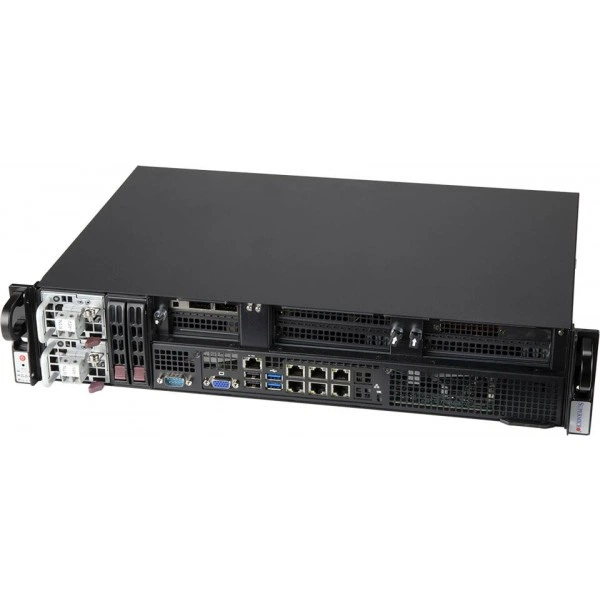

Встраиваемая система Supermicro SYS-210P-FRDN6T 2U, LGA-4189, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-210P-FRDN6T
Supermicro SYS-210P-FRDN6T - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SPM-LN6TF.
Процессоры и сокет - Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 36C/72T; до 60MB кэш.
Ограничения процессорной подсистемы - Поддерживается 85W - 270W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - до 2 двухслотовое исполнение Ускорители GPU.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
При подборе фиксируют точное исполнение SYS-210P-FRDN6T. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Технические особенности
- Системная плата: Super X12SPM-LN6TF
- Процессоры и сокет: Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 36C/72T; до 60MB кэш
- Ограничения процессорной подсистемы: Поддерживается 85W - 270W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: до 2 двухслотовое исполнение Ускорители GPU
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Глубина: 11.8" (298.8 mm)
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты (Intel® X550); 4 RJ45 1 GbE LAN порты (Intel® I350-AM4)
- Тип оборудования: Серверные системы
- Цвет: Серебристый/Чёрный
- Вентиляторы: до 4x 4-PIN PWM 8cm Вентилятор
- Операционные системы: RHEL 8.3, RHEL 9.0, Windows Server 2019, Windows Server 2022
- Модель шасси: CSE-211M
- Ширина: 17.2" (436.88 mm)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-210P-FRDN6T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro MBD-X12SPM-LN6TF-B, Supermicro SNK-P0077V. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110P-FWTR. При подборе для другой конфигурации полезно проверить такое исполнение: 1U, количество ядер: до 32C/64T; до 48MB кэш. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-110P-FDWTR. При подборе для другой конфигурации полезно проверить такое исполнение: 1U, количество ядер: до 32C/64T; до 48MB кэш. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
В заявке на SYS-210P-FRDN6T укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются SNK-P0077V, RSC-S2R-68G4, AOM-TPM-9670V, AOM-TPM-9671V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-210P-FRDN6T
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps); RAID 0/1 поддержка
- Контроллер BMC
- ASPEED AST2600 BMC
- Конфигурация PCIe
- По умолчанию; 1 PCIe 3.0 x16 HHHL слот 2 PCIe 3.0 x16 FHHL слоты
- Максимальное число ускорителей
- до 2 двухслотовое исполнение Ускорители GPU
- Порты USB
- 2 USB 2.0 порты (передний); 2 USB 3.2 Gen1 порты (передний)
- Сетевые интерфейсы
- 4 RJ45 1GbE; 2 RJ45 10GbE
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты (Intel® X550); 4 RJ45 1 GbE LAN порты (Intel® I350-AM4)
Конструкция и монтаж
- Артикул
- SYS-210P-FRDN6T
- Бренд
- Supermicro
- Высота
- 3.5" (88.9 mm)
- Глубина
- 11.8" (298.8 mm)
- Индикаторы
- HDD активность; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; UID кнопка
- Масса
- Масса брутто: 22 lbs (10 kg); Масса нетто: 17 lbs (7.7 kg)
- Масса упаковки
- 7.4" (H) x 19.3" (W) x 23.3" (D)
- Модель
- SYS-210P-FRDN6T
- Модель шасси
- CSE-211M
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Цвет
- Серебристый/Чёрный
- Ширина
- 17.2" (436.88 mm)
- Штатные компоненты (Компоненты В комплекте)
- Компоненты с * are внутри the корпус
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM
Питание и охлаждение
- Вентиляторы
- до 4x 4-PIN PWM 8cm Вентилятор
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 передние с горячей заменой 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 NVMe/SATA слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 36C/72T; до 60MB кэш
- Ограничения процессорной подсистемы
- Поддерживается 85W - 270W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SPM-LN6TF
- Управление электропитанием
- Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- RHEL 8.3, RHEL 9.0, Windows Server 2019, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
