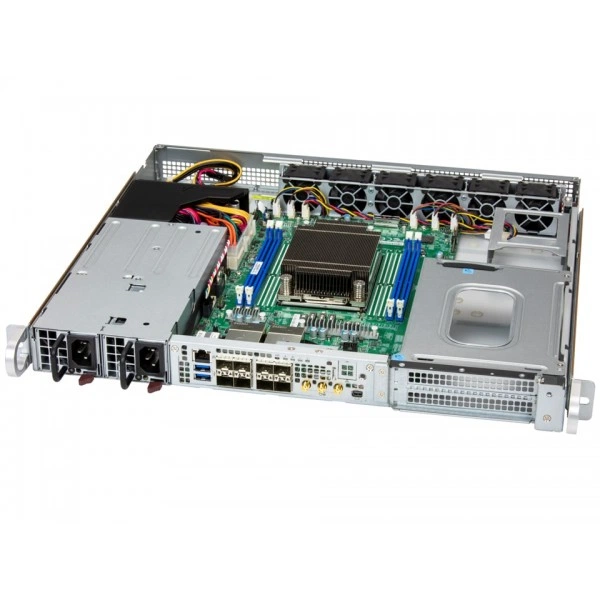

Встраиваемая система Supermicro SYS-112D-40C-FN8P 1U, Intel® Xeon® 6 SoC, ECC DDR5

Интерфейсы и расширение

Видеовыходы

1 mini-DP порт

Дополнительные интерфейсы

1 Сухой контакт (4 sets) порт; 3 SMA (GNSS / 1PPS в / 1PPS out) порты

Конфигурация PCIe

По умолчанию; 2 PCIe 5.0 x16 (в x16) FHHL слоты

Максимальное число ускорителей

до 1 однослотовое исполнение GPU

Поддержка NVMe

NVMe; RAID 0/1/5/10 поддержка(Intel® VROC RAID ключ требуется)

Поддержка TPM

1 TPM разъём; 1 TPM На плате/порт 80

Порты USB

2 USB 3.2 Gen1 Тип-A порты (передний)

Сетевые интерфейсы

8 SFP28 25GbE с Intel® SoC

Сетевые порты LAN

1 RJ45 1 GbE LAN порт (Intel® I210-IT) (IPMI общий on LAN порт 1); 8 SFP28 25 GbE LAN порты (Intel® SOC) (IPMI общий on LAN порт 1)

Конструкция и монтаж

Артикул

SYS-112D-40C-FN8P

Бренд

Supermicro

Высота

1.7" (43 mm)

Глубина

15.7" (399 mm)

Индикаторы

HDD активность; LAN1 активность; LAN2 активность; Питание состояние; Система информация

Кнопки

Питание On/Off; UID кнопка

Масса

Масса брутто: 29 lbs (13.15 kg); Масса нетто: 18 lbs (8.16 kg)

Масса упаковки

8" (H) x 27" (W) x 24" (D)

Модель

SYS-112D-40C-FN8P

Модель шасси

CSE-515M2-R000NP

Назначение изделия

Используется как вычислительный узел в составе прикладного оборудования

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Нет Paint

Ширина

17.2" (437 mm)

Оперативная память

Напряжение памяти

1.1V

Поддержка памяти

Количество слотов: 4 слотов DIMM/4 Каналы; Максимальная память (1DPC): 512GB 6400MT/s ECC DDR5 RDIMM

Питание и охлаждение

Вентиляторы

до 6x 4cm для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление

Воздушный кожух

2 Воздушные кожухи

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль напряжений

Напряжение, VBAT, Память температура, CPU температура, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, VRM температура, CPU тепловой защита поддержка, 1.8V дежурный режим

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" NVMe отсеков для накопителей

Разъёмы M.2

1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280(по умолчанию))

Процессорная подсистема

Количество ядер

40C/80T; 160MB кэш

Ограничения процессорной подсистемы

Поддерживается до 235W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет

Intel® Xeon® 6 SoC

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)

Системная плата

Super X14SDW-40C-SP9F

Тип BIOS

AMI 64MB SPI Flash EEPROM

Управление электропитанием

Включение питания режим для AC питание восстановление; Управление питанием ACPI

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации

Условия эксплуатации

Операционные системы

Oracle Linux 10.0, RHEL 10.0, Windows Server 2022, Windows Server 2025

Условия эксплуатации и требования

Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
