Артикул: SYS-110P-FDWTR-NEBS-DC
В наличии

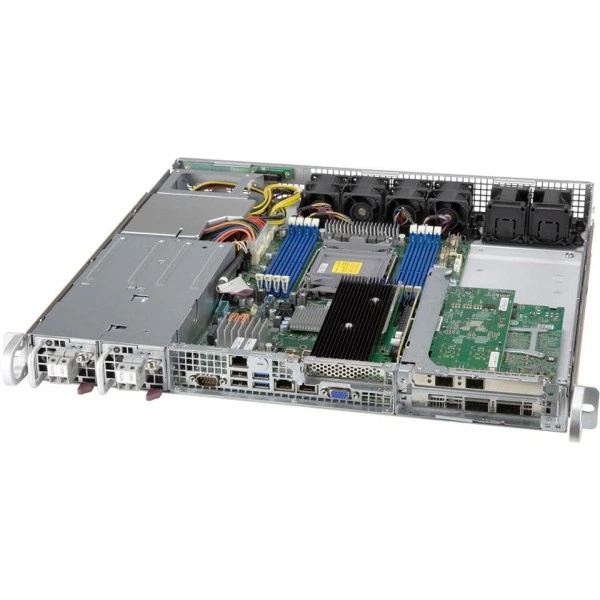

Встраиваемая система Supermicro SYS-110P-FDWTR-NEBS-DC 1U, LGA-4189, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-110P-FDWTR-NEBS-DC
Supermicro SYS-110P-FDWTR-NEBS-DC - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SPW-TF.
Процессоры и сокет - Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 32C/64T; до 48MB кэш.
Ограничения процессорной подсистемы - Поддерживается 85W - 205W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2048GB 3200MT/s ECC DDR4 RDIMM/LRDIMM.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
При подборе фиксируют точное исполнение SYS-110P-FDWTR-NEBS-DC. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Технические особенности
- Системная плата: Super X12SPW-TF
- Процессоры и сокет: Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 32C/64T; до 48MB кэш
- Ограничения процессорной подсистемы: Поддерживается 85W - 205W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2048GB 3200MT/s ECC DDR4 RDIMM/LRDIMM
- Контроль температуры: CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Условия эксплуатации и требования: Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
- Ширина: 17.2" (437 mm)
- Интерфейсы SATA: SATA (6Gbps); RAID 0/1 поддержка
- Масса упаковки: 8" (H) x 27" (W) x 24" (D)
- Контроль вентиляторов: Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Сетевые интерфейсы: 2 RJ45 10GBASE-T с Intel® X550
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-110P-FDWTR-NEBS-DC подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Для промышленной интеграции требования к месту установки фиксируют заранее. Затем оценивают подключение и работу системы в согласованной среде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-623106AC-CDAT, Supermicro CSE-515B-R601W. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110P-FDWTR. При подборе для другой конфигурации полезно проверить такое исполнение: 1GbE, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-110P-FRDN2T. Этот вариант рассматривают для проекта со следующими требованиями: 10GbE, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Комплектация
При подборе SYS-110P-FDWTR-NEBS-DC согласуйте комплект оборудования с проектной схемой монтажа и подключений. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-110P-FDWTR-NEBS-DC
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps); RAID 0/1 поддержка
- Конфигурация PCIe
- По умолчанию; 1 PCIe 4.0 x16 LP слот 2 PCIe 4.0 x16 FHFL слоты
- Порты USB
- 2 USB 2.0 Тип-A порты; 2 Тип-A порты
- Сетевые интерфейсы
- 2 RJ45 10GBASE-T с Intel® X550
Конструкция и монтаж
- Артикул
- SYS-110P-FDWTR-NEBS-DC
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 16.9" (429 mm)
- Индикаторы
- Вентилятор Отказ/Система Over Тепло LED; Питание LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 14.99 lbs (6.8 kg); Масса нетто: 10.01 lbs (4.54 kg)
- Масса упаковки
- 8" (H) x 27" (W) x 24" (D)
- Модель
- SYS-110P-FDWTR-NEBS-DC
- Модель шасси
- CSE-515B-R601W
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U
- Цвет
- Нет Paint
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2048GB 3200MT/s ECC DDR4 RDIMM/LRDIMM
Питание и охлаждение
- Вентиляторы
- до 6 для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 NVMe/SATA слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 32C/64T; до 48MB кэш
- Ограничения процессорной подсистемы
- Поддерживается 85W - 205W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SPW-TF
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
