Артикул: SYS-110A-16C-RN10SP
В наличии

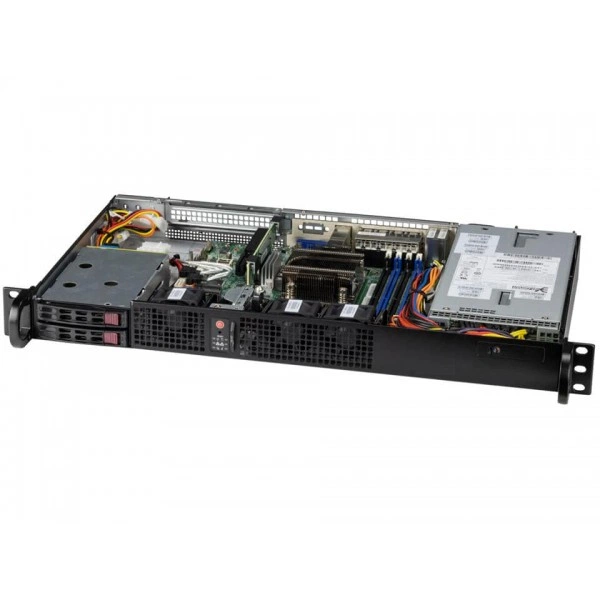

Встраиваемая система Supermicro SYS-110A-16C-RN10SP 1U, FCBGA-2106, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-110A-16C-RN10SP
Supermicro SYS-110A-16C-RN10SP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A3SSV-16C-SPLN10F.
Процессоры и сокет - Один FCBGA-2106; Intel® Atom® Snow Ridge P5342.
Ограничения процессорной подсистемы - Поддерживается до 71W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2667MT/s ECC DDR4 RDIMM.
Напряжение памяти - 1.2V.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
При подборе фиксируют точное исполнение SYS-110A-16C-RN10SP. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Технические особенности
- Системная плата: Super A3SSV-16C-SPLN10F
- Процессоры и сокет: Один FCBGA-2106; Intel® Atom® Snow Ridge P5342
- Ограничения процессорной подсистемы: Поддерживается до 71W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2667MT/s ECC DDR4 RDIMM
- Напряжение памяти: 1.2V
- Операционные системы: RHEL 9.0
- Вентиляторы: до 3x 4-PIN PWM 40x28mm Вентилятор
- Конфигурация дисковых отсеков: По умолчанию: Всего 2 отсеки: 2 передние с горячей заменой 2.5" SAS/SATA отсеков для накопителей
- Видеовыходы: 1 VGA порт
- Глубина: 9.8" (249 mm)
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Контроль вентиляторов: 3 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Поддержка 3-pin вентиляторы (w/o скорость управление)
- Интерфейсы SATA: SATA (6Gbps)
- Ширина: 17.2" (437 mm)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-110A-16C-RN10SP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Во встраиваемом проекте оборудование размещают в заранее заданном пространстве. Подключения и условия теплоотвода проверяют вместе с корпусом установки.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SYS-110D-16C-FRDN8TP, Supermicro SYS-110D-14C-FRDN8TP. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110D-16C-FRDN8TP. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-2579, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-110D-14C-FRDN8TP. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-2579, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Комплектация
В заявке на SYS-110A-16C-RN10SP укажите нужный состав поставки и принадлежности, связанные с местом установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-110A-16C-RN10SP
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps)
- Конфигурация PCIe
- По умолчанию; 1 PCIe 3.0 x8 HHHL слот
- Порты USB
- 2 Тип-A порты
- Сетевые интерфейсы
- 4 RJ45 1GBASE-T с Intel® I350-AM4; 4 RJ45 1GBASE-T с Marvell® 88E1543; 2 SFP28 25GbE с Intel® P5000 SoC
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP28 25 GbE LAN порты; 8 RJ45 1 GbE LAN порты
Конструкция и монтаж
- Артикул
- SYS-110A-16C-RN10SP
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 9.8" (249 mm)
- Индикаторы
- HDD Состояние; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; Сброс On/Off
- Масса
- Масса брутто: 12 lbs (5.44 kg); Масса нетто: 8 lbs (3.63 kg)
- Масса упаковки
- 6.1" (H) x 25.8" (W) x 18.3" (D)
- Модель
- SYS-110A-16C-RN10SP
- Модель шасси
- CSE-506TS-R000NP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (2DPC): до 256GB 2667MT/s ECC DDR4 RDIMM
Питание и охлаждение
- Вентиляторы
- до 3x 4-PIN PWM 40x28mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- 3 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль температуры
- CPU тепловой защита поддержка; Тепловой Управление для 3 Вентилятор Разъёмы
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 передние с горячей заменой 2.5" SAS/SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 SATA слот (M-key 2242/2280/22110; USB 2.0); 1 M.2 SATA слот (B-key 2242/2280/3042; USB 2.0); 1 M.2 SATA слот (E-key 2230; USB 2.0)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 71W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2106; Intel® Atom® Snow Ridge P5342
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super A3SSV-16C-SPLN10F
- Тип BIOS
- AMI 32MB UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление; ATX Питание разъём; +12V Питание DC Вход; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Операционные системы
- RHEL 9.0
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
