Артикул: AS-1116R-FN4
В наличии

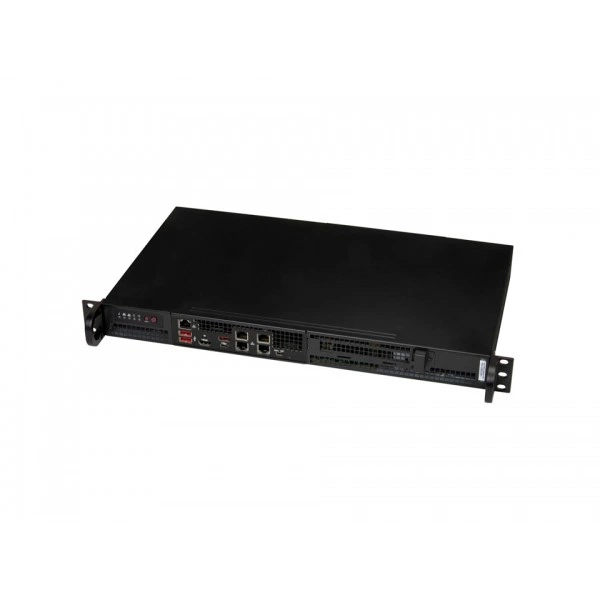

Встраиваемая система Supermicro AS-1116R-FN4 Mini-1U, LGA-1718, DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro AS-1116R-FN4
Supermicro AS-1116R-FN4 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super H14SRV-HLN4F.
Процессоры и сокет - Один сокет AM5 (LGA-1718); AMD EPYC™ 4005/4004 серия процессор.
Количество ядер - 16C/32T; 64MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 65W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 2 слотов DIMM; Максимальная память (1DPC): 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При подборе фиксируют точное исполнение AS-1116R-FN4. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Технические особенности
- Системная плата: Super H14SRV-HLN4F
- Процессоры и сокет: Один сокет AM5 (LGA-1718); AMD EPYC™ 4005/4004 серия процессор
- Количество ядер: 16C/32T; 64MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 2 слотов DIMM; Максимальная память (1DPC): 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM
- Функции BIOS: ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9
- Артикул: AS-1116R-FN4
- Масса: Масса брутто: 10 lbs (4.54 kg)
- Поддержка TPM: 1 TPM разъём; 1 TPM На плате/порт 80
- Разъёмы M.2: 1 M.2 PCIe 5.0 x4 слот (M-key 22110)
- Конфигурация PCIe: По умолчанию; 1 PCIe 5.0 x16 (в x16) LP слот
- Порты USB: 1 USB 3.2 Gen2 Тип-C порт (Задний); 2 USB 3.2 Gen2 Тип-A порты (Задний); 1 USB 3.0 Gen1 Тип-A порт (Задний)
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Видеовыходы: 1 HDMI® 2.1 порты (Задний); 1 Mini-DP порт (Задний)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро AS-1116R-FN4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c352595, Supermicro CSE-505-203B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro AS-3015TR-i4. При подборе для другой конфигурации полезно проверить такое исполнение: Tower, Tower. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro AS-E300-14GR. Этот вариант рассматривают для проекта со следующими требованиями: Встраиваемое исполнение с вентиляторным охлаждением, Встраиваемое исполнение с вентиляторным охлаждением. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Комплектация
В спецификации поставки для AS-1116R-FN4 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики AS-1116R-FN4
Интерфейсы и расширение
- Видеовыходы
- 1 HDMI® 2.1 порты (Задний); 1 Mini-DP порт (Задний)
- Конфигурация PCIe
- По умолчанию; 1 PCIe 5.0 x16 (в x16) LP слот
- Поддержка TPM
- 1 TPM разъём; 1 TPM На плате/порт 80
- Порты USB
- 1 USB 3.2 Gen2 Тип-C порт (Задний); 2 USB 3.2 Gen2 Тип-A порты (Задний); 1 USB 3.0 Gen1 Тип-A порт (Задний)
- Разъёмы M.2
- 1 M.2 PCIe 5.0 x4 слот (M-key 22110)
- Сетевые порты LAN
- 4 RJ45 1 GbE LAN порты (Intel® I350-AM4); 1 RJ45 1 GbE Выделенный BMC LAN порт (ASPEED AST2600)
- Чипсет
- AMD B650
Конструкция и монтаж
- Артикул
- AS-1116R-FN4
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 9.8" (249 mm)
- Индикаторы
- Вентилятор Отказ/Система Over Тепло LED; HDD активность LED; Сеть Активность Индикаторы; Питание состояние LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса брутто: 10 lbs (4.54 kg)
- Масса упаковки
- 6.1" (H) x 25.8" (W) x 18.3" (D)
- Модель
- AS-1116R-FN4
- Модель шасси
- CSE-505-203B
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 2 слотов DIMM; Максимальная память (1DPC): 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM
Питание и охлаждение
- Вентиляторы
- 3 счётчик-rotating 40x40x28mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Состояние контроль для скорость управление
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" NVMe* отсеков для накопителей; Опция A: Всего 1 отсеки: 1 внутренние стационарные 3.5" SATA* отсек для накопителя; (*NVMe/SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 1 M.2 PCIe 5.0 x4 слот (M-key 2280); 1 M.2 PCIe 5.0 x4 NVMe слот (M-key 22110)
Процессорная подсистема
- Количество ядер
- 16C/32T; 64MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет AM5 (LGA-1718); AMD EPYC™ 4005/4004 серия процессор
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
- Системная плата
- Super H14SRV-HLN4F
- Тип BIOS
- AMI 32MB UEFI
- Функции BIOS
- ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9
Условия эксплуатации
- Операционные системы
- Grado: RHEL 9.6, RHEL 10.0, Windows Server 2022, Windows Server 2025; Raphael: RHEL 9.6, RHEL 10.0, Windows Server 2022, Windows Server 2025
- Переработка и экологические требования
- Return Сервер-End из Life Product
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
