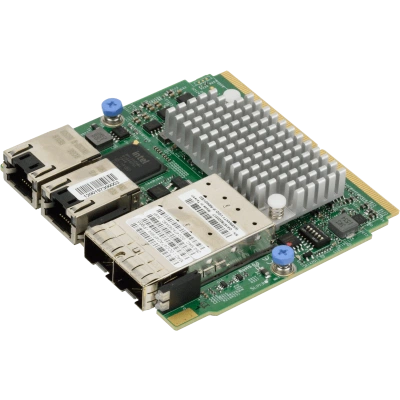

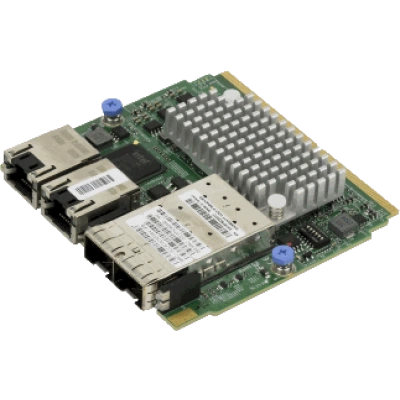

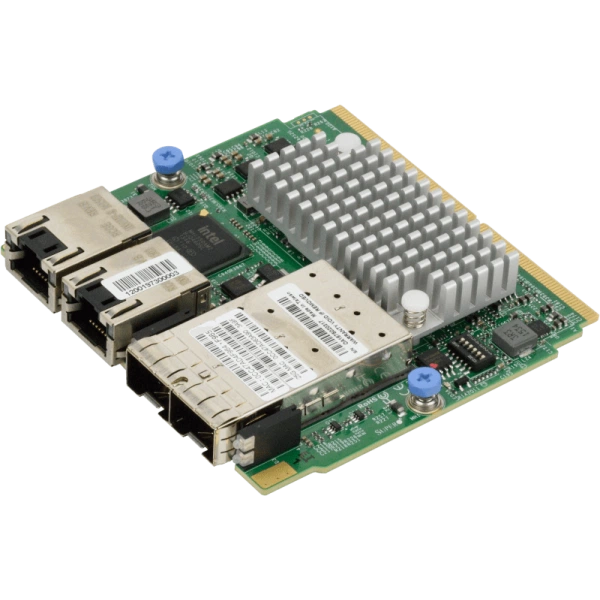

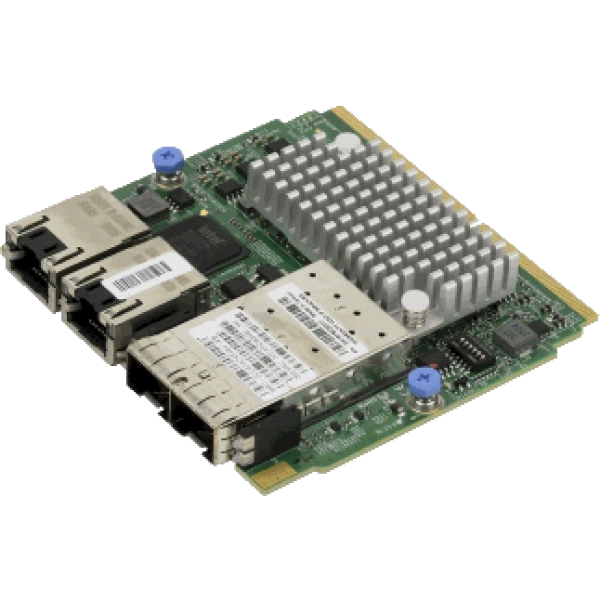

Сетевой адаптер Supermicro AOC-MH25G-b2S2GM

Идентификация

Артикул

AOC-MH25G-b2S2GM

Бренд

Supermicro

Модель

AOC-MH25G-b2S2GM

Тип оборудования

Сетевые адаптеры

Конструкция и монтаж

25GbE Specifications

• Сетевые подключения Функции; - Кадры Jumbo; - 802.3x управление потоком; - агрегация каналов (802.3ad); - Виртуальные LAN- 802.1q маркировка VLAN; - Настраиваемое ускорение потоков; - IEEE 1588 и Time Sync; - vSAN/RDMA; • Без сохранения состояния Аппаратная разгрузка Функции:; - TCP, UDP, IPv4, IPv6 контрольная сумма разгрузка; - Large Send Offload; - Receive Segment Coalescing; - TCP Segmentation Offload; - Large Receive Offload; - Receive Side Scaling (RSS); - Transmit Side Scaling (TSS); • NIC Partitioning (NPAR):; - 16 Физический Functions; - QoS на partition; - Partitioning управление через sideband communication; - до 64 MAC/VLAN filter на partition; - Per partition statistics поддержка; - Без сохранения состояния аппаратная разгрузка конфигурация на partition; - VEB/VEPA поддержка; • Виртуализация Функции:; - NetQueue, VMQueue, и Multiqueue; - Поддержка 128 виртуальные функции; - VXLAN, NVGRE и Geneve; - Edge Виртуальный Bridging (EVB); • Flow Processing:; - Exact/Wildcard Match Flow Lookup; - VLAN insertion/deletion; - NAT/NAPT; - Mirroring; • Data Center Bridging:; - Priority-based flow control (PFC; IEEE 802.1Qbb); - Enhanced transmission selection (ETS; IEEE 802.1Qau); - Quantized перегрузка Уведомление (QCN; IEEE 802.1Qau); - Data Center Bridging Capability eXchange; (DCBX; IEEE 802.1Qaz); - 8 трафик классы на порт; полностью DCB соответствует на 802.1Qbb; • Питание Savings:; - ACPI соответствует питание управление; - PCI Express Активный State Управление питанием (ASPM); - Ultra низкий-питание режим; - Pass-through Energy Efficient Ethernet (IEEE 802.3az-2010)

GbE Specifications

• Ethernet Функции:; - IEEE 802.3 auto-negotiation для скорость, duplex, и управление потоком; - IEEE 802.3x и 802.3z соответствует управление потоком поддержка; - Автоматический cross-свыше контроль function (MDI/MDI-X); - 1Gb/s Ethernet IEEE 802.3, 802.3u,802.3ab PHY; specifications Соответствует; - IEEE 1588 protocol и 802.1AS implementation; • Управление питанием и Efficiency:; - Energy Efficient Ethernet (EEE); - DMA Coalescing reduces платформа потребляемая мощность; - Активный State Управление питанием (ASPM) поддержка; - LAN disable function; - MAC Управление питанием controls; - Низкое энергопотребление Соединение Up - Соединение Скорость Управление; • Виртуализация Функции:; - PC-SIG SR-IOV поддержка; - VM до VM Packet forwarding (Packet Loopback); - Flexible Порт Partitioning; - IEEE 802.1q VLAN поддержка; - IEEE 802.1q расширенные packet filtering; - Jumbo Frames поддержка; • Производительность Функции:; - TCP/UDP, IPv4 и IPv6 контрольная сумма аппаратная разгрузка до improve; CPU usage; - Низкая задержка Interrupts; - Tx TCP segmentation offload (IPv4, IPv6) increases throughput; и lowers процессор usage; - Receive Side Scaling (RSS) для Windows окружающая среда,; Scalable I/O для Интеллектуальный interrupt поколение; • Управление Функции:; - Preboot eXecution Environment (PXE) поддержка; - iSCSI Удалённый Загрузка Поддержка; - NC-SI для удалённое управление

Кабели и трансиверы

Сетевые подключения Кабели & Трансиверы

Контроллер Specifications

• Общие параметры; - Super I/O Модуль (SIOM) Форм-фактор; - Broadcom® BCM57414 25GbE контроллер; • Два SFP28 разъёмы с скорость до 25Gbps на порт; - Intel® i350-AM2 GbE контроллер; • Два RJ45 разъёмы с скорость до 1Gbps на порт; • Кабели Поддержка:; - 25GbE SFP28: Direct attach медный кабели и Fiber-optic; кабели (с требуется опционально transceivers); - GbE RJ45: RJ-45 Category-5/5e до 100m; • Потребляемая мощность:; - Максимум 9W; • Рабочий Условия; - Рабочий температура: 0°C до 55°C; (32°F до 131°F); - Storage температура: -40°C до 70°C; (-40°F до 158°F); - Storage влажность: 90% без конденсации относительная; влажность при 35°C; • Физические габариты; - Плата PCB габариты: 92mm (3.62in) x 87.1mm; (3.43in) (W x D); • Supported Platforms:; - Supermicro® материнские платы с; SIOM; слот; - Supermicro® сервер systems с; SIOM; слот; Please note that this product is sold только as part из an встроенный solution с Supermicro сервер systems

Назначение изделия

Обеспечивает подключение вычислительной системы к сетевой инфраструктуре

Основные функции

• Super I/O Модуль (SIOM) Форм-фактор; • Broadcom® BCM57414 25GbE контроллер,; Два SFP28 разъёмы; • Intel® i350-AM2 GbE контроллер, Два RJ45 Разъёмы; • Сеть Виртуализация: VXLAN и NVGRE; (25GbE Контроллер только); • NIC Partitioning (NPAR) (25GbE Контроллер только); • Broadcom TruFlow (25GbE Контроллер только); • PCI-SIG SR-IOV; • IEEE 1588 Time Sync; • Jumbo Frames поддержка; • NC-SI для IPMI Удалённое управление (GbE Контроллер только); • Asset Управление Функции; • RoHS соответствует 6/6

Совместимые серверы

Supermicro Серверы с; SIOM; поддержка
