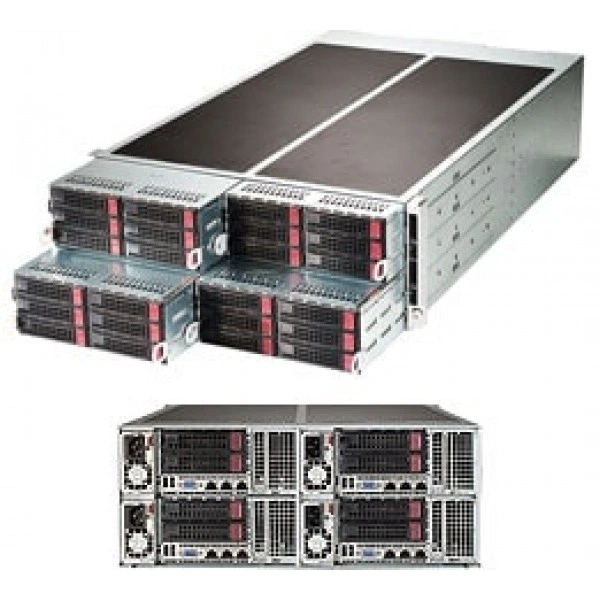

Сервер Supermicro SYS-F628R3-RC0B+ 4U, LGA 2011, ECC DDR4

Интерфейсы и расширение

Видеовыход VGA на узел

1 VGA порт

Графическая подсистема

ASPEED AST2400

Интерфейсы SAS

SAS 3.0 (12Gbps) через Broadcom 3008; HBA/SW RAID 0, 1, 10 поддержка

Интерфейсы SAS на узел

8 SAS3 (12Gbps) порты

Интерфейсы SATA

SATA 3.0 (6Gbps) w/ RAID 0, 1, 5, 10

Порты USB на узел

2 USB 3.0 порты

Сетевые контроллеры

Intel® i350-AM2 Два Порт Gigabit Ethernet; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN на узел

2 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

1 PCI-E 3.0 x16 (LP) + 1 Micro LP; MicroLP Адаптер Matrix (Сетевые подключения опции)

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC

Чипсет

Intel® C612 чипсет

Конструкция и монтаж

Артикул

SYS-F628R3-RC0B+

Бренд

Supermicro

Высота

6.96" (177mm)

Глубина

29" (737mm)

Дисковая объединительная плата

1 SAS/SATA объединительная плата; 1 SAS/SATA/NVMe hybrid (2 слоты)

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED; Жёсткий накопитель активность LED; 2 Сеть активность Индикаторы; Информация LED (UID, Вентилятор failure, Перегрев)

Кнопки

Питание On/Off кнопка; UID кнопка

Масса

Масса нетто: 105 lbs (47.63 kg); Масса брутто: 150 lbs (68.04 kg)

Масса упаковки

28.3" (W) x 15.0" (H) x 42.4" (D)

Модель

SYS-F628R3-RC0B+

Модель шасси

CSE-F424AS-R1K28BP

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Опционально Компоненты List

* Required для certain конфигурации.

Тип оборудования

Серверные системы

Форм-фактор

4U Стоечный

Ширина

17.63" (448mm)

Оперативная память

Количество слотов DIMM

16x 288-pin DDR4 слотов DIMM; до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM

Контроль ошибок памяти

Исправление однобитовые ошибки

Напряжение памяти

1.2 V

Объёмы модулей DIMM

RDIMM:; 64GB, 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Питание и охлаждение

Блок питания: AC Вход

1000W Выход @ 100-140V, 8-12A, 50-60Hz; 1280W Выход @ 180-240V, 6-8A, 50-60Hz

Блок питания: DC Выход

1000W: +12V/83A; +5Vsb/4A; 1280W: +12V/106.7A, +5Vsb/4A

Блок питания: Блоки питания

1280W Резервируемое Высокий-efficiency Digital Блоки питания w/ PMBus 1.2

Блок питания: Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Вентиляторы на узел

2x 8cm 11k RPM middle вентиляторы

Подсистема хранения

горячая замена на узел

(6+2) 3.5" горячая замена SAS3 HDD лотки; 8 SAS3 или 6 SAS3 + 2 NVMe (опционально); Примечание: NVMe поддержка требуется 2 Процессоры установлен

Процессорная подсистема

Ограничения процессорной подсистемы

† версия BIOS 2.0 или новее требуется; *

Процессоры и сокет

Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)

Системная шина

QPI до 9.6 GT/s

Ядра и кэш

до 22 ядра† / до 55MB† кэш

Управление и совместимость

Программные средства управления

SuperDoctor® 5; Сторожевой таймер; NMI; IPMI 2.0; SUM и SSM

Системная плата

Super X10DRFR-N

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Управление электропитанием

ACPI / APM Управление питанием; Включение питания режим для AC питание восстановление

Функции BIOS

Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
